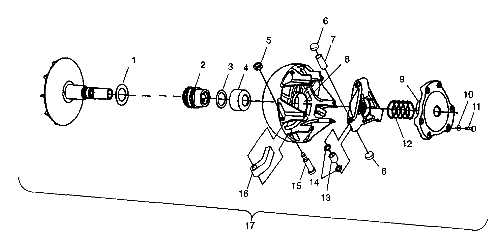

Drive clutch (N98AE50D) Diagram Polaris BIG BOSS 500 6X6
- Model code
- W98AE50A
- Year
- 1998
- Sales region
- General
Difficulties in parts search?
Difficulties in parts search?
Description | OEM Part # | Price | |||
---|---|---|---|---|---|
1
|
1
7556008
Washer
|
7556008 |
— | ||
replacement | |||||
1
|
1
7556204 Washer-1,39x2,24x,030,ptfe |
7556204 |
US $9.85 |
||
2
|
2
1520231 Asm,,clutch,drive,1-way,hlrd |
1520231 |
US $263.69 |
||
3
|
3
7556009
Washer
|
7556009 |
— | ||
replacement | |||||
3
|
3
7556202 Washer-1,39x1,99x,030,brass |
7556202 |
US $3.75 |
||
4
|
4
5131646 Spacer |
5131646 |
US $31.33 |
||
replacement | |||||
4
|
4
5631119
Spacer-1,25x2,25,pm
|
5631119 |
— | ||
5
|
5
7541906 Nut flexloc(10)10; |
7541906 |
US $5.25 |
||
6
|
6
5431936
Button,clutch (10)
|
5431936 |
— | ||
replacement | |||||
6
|
6
5439254 Button,clutch,rubber backed |
5439254 |
US $12.81 |
||
7
|
7
5020422 Pin-roller,(10)10; |
5020422 |
US $3.75 |
||
replacement | |||||
7
|
7
5133079 Pin-roller,1",sbn10; |
5133079 |
US $9.10 |
||
8
|
8
3585712 Bearing |
3585712 |
US $33.48 |
||
9
|
9
3576510 Bearing, cover,(10)10; |
3576510 |
US $9.85 |
||
10
|
10
7552801 Washer, spring lock(10)10; |
7552801 |
US $2.45 |
||
11
|
11
7512176
Bolt
10; |
7512176 |
— | ||
replacement | |||||
11
|
11
7512163 Bolt10; |
7512163 |
US $2.45 |
||
12
|
12
7041157 Spring,clutch |
7041157 |
US $35.67 |
||
13
|
13
1321457 Roller/bushing asm,(3) **6; |
1321457 |
US $26.60 |
||
14
|
14
5430945 Washer(10)10; |
5430945 |
US $5.25 |
||
replacement | |||||
14
|
14
5438247 Washer-clutch,spider roller10; |
5438247 |
US $5.25 |
||
15
|
15
7512266 Bolt,shoulder(10)10; |
7512266 |
US $3.94 |
||
16
|
16
5630513
Weight, shift, 10-mh
6; |
5630513 |
— | ||
17
|
17
1321706 Asm,,clutch,drive,braking |
1321706 |
US $820.30 |
