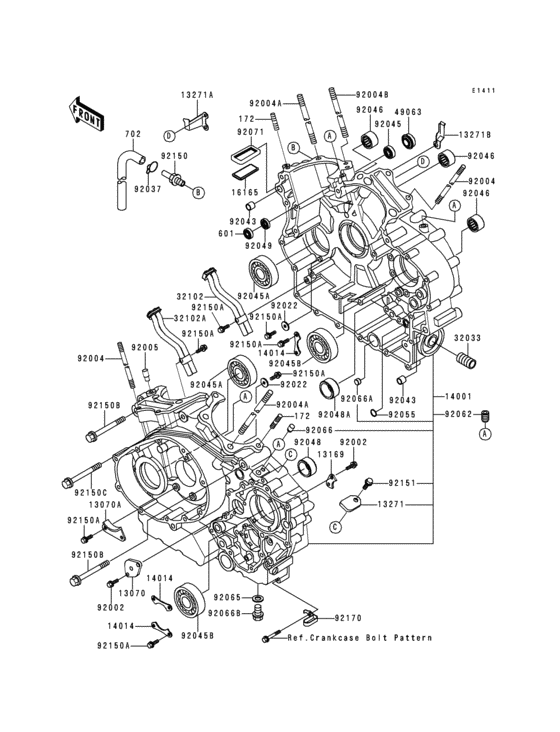

Crankcase(1/2) Diagram Kawasaki VN1500 VN1500 Classic
- Year
- 1999
- Colour
- Metallic Nocturne Blue / Galaxy Silver (H6)
- Model code
- VN1500-E2
- Sales region
- Spain
- Engine Capacity
- 1500
- Model
- Vulcan 1500 Classic/ VN1500 Classic
Difficulties in parts search?
Difficulties in parts search?
Description | OEM Part # | Price | |||
---|---|---|---|---|---|
172
|
172
172G0825 STUD |
172G0825 |
US $14.90 |
||
replacement | |||||
172
|
172
172BA0825 STUD |
172BA0825 |
from US $2.87 |
||
601
|
601
601A6001 BEARING-BALL |
601A6001 |
from US $7.56 |
||
702
|
702
702A04330 TUBE-RUBBER,4X330 |
702A04330 |
from US $5.45 |
||
13070
|
13070
13070-1167 GUIDE,PUSH ROD |
13070-1167 |
US $18.97 |
||
13070A
|
13070A
13070-1168 GUIDE,CAM CHAIN |
13070-1168 |
from US $3.33 |
||
13169
|
13169
13169014 PLATE,GEAR CHANGE |
13169014 |
from US $3.18 |
||
13271
|
13271
13271-1110 PLATE |
13271-1110 |
US $3.75 |
||
replacements | |||||
13271
|
13271
13271-0210 PLATE |
13271-0210 |
from US $3.18 |
||
13271
|
13271
13271-1448 PLATE |
13271-1448 |
US $3.75 |
||
13271A
|
13271A
13271-1290 PLATE |
13271-1290 |
US $3.61 |
||
13271B
|
13271B
13271-1291 PLATE |
13271-1291 |
US $4.64 |
||
14001
|
14001
14001-5368 SET-CRANKCASE |
14001-5368 |
US $1,744.16 |
||
replacements | |||||
14001
|
14001
13070-1372 GUIDE |
13070-1372 |
from US $14.36 |
||
14001
|
14001
14001-5394 SET-CRANKCASE |
14001-5394 |
from US $2,372.88 |
||
14001
|
14001
92046-1293 BEARING-NEEDLE,BN5022 |
92046-1293 |
from US $13.76 |
||
14001
|
14001
92048-1113 RACE |
92048-1113 |
from US $24.50 |
||
14001
|
14001
13271-1727 PLATE |
13271-1727 |
from US $3.33 |
||
14001
|
14001
92150-1868 BOLT,6X12 |
92150-1868 |
from US $1.67 |
||
14001
|
14001
14001-5374 SET-CRANKCASE |
14001-5374 |
US $1,744.16 |
||
14014
|
14014
14014-1084 PLATE-POSITION |
14014-1084 |
from US $4.09 |
||
16165
|
16165
16165-1058 SEPARATOR |
16165-1058 |
from US $17.08 |
||
32033
|
32033
32033-1535 PIPE |
32033-1535 |
from US $8.12 |
||
32102
|
32102
32102-1407 PIPE |
32102-1407 |
US $26.58 |
||
replacement | |||||
32102
|
32102
32153-1262 PIPE |
32153-1262 |
from US $25.10 |
||
32102A
|
32102A
32102-1708 PIPE |
32102-1708 |
US $36.58 |
||
replacement | |||||
32102A
|
32102A
32153-1263 PIPE |
32153-1263 |
from US $25.10 |
||
49063
|
49063
49063-1052
SEAL-MECHANICAL
|
49063-1052 |
— | ||
replacement | |||||
49063
|
49063
49063-1057 SEAL-MECHANICAL |
49063-1057 |
from US $30.38 |
||
92002
|
92002
92002-1439 BOLT,6X16 |
92002-1439 |
from US $2.58 |
||
92004
|
92004
92004-1174 STUD,8X231 |
92004-1174 |
from US $6.96 |
||
92004A
|
92004A
92004-1225 STUD,12X250.12X24 |
92004-1225 |
US $23.26 |
||
replacement | |||||
92004A
|
92004A
92004-0017 STUD,12X250.12X24 |
92004-0017 |
from US $15.12 |
||
92004B
|
92004B
92004-1240 STUD,12X250.12X24 |
92004-1240 |
US $23.26 |
||
replacement | |||||
92004B
|
92004B
92004-0017 STUD,12X250.12X24 |
92004-0017 |
from US $15.12 |
||
92005
|
92005
92005-1155 FITTING |
92005-1155 |
from US $4.69 |
||
92022
|
92022
92022-1517 WASHER,6X19.5X2 |
92022-1517 |
from US $1.59 |
||
92037
|
92037
92037-1835 CLAMP |
92037-1835 |
from US $2.87 |
||
92043
|
92043
92043-1266 PIN,11X14X12.3 |
92043-1266 |
from US $1.26 |
||
92045
|
92045
92045-1151 BEARING-BALL,6001LLU |
92045-1151 |
from US $17.39 |
||
92045A
|
92045A
92045-1189 BEARING-BALL,63/28 |
92045-1189 |
from US $36.29 |
||
replacement | |||||
92045A
|
92045A
92045-1183 Bearing-ball,tmb3/28j |
92045-1183 |
from US $36.29 |
||
92045B
|
92045B
92045-1190 BEARING-BALL,6306SH2 |
92045-1190 |
from US $29.64 |
||
92046
|
92046
92046-1163 BEARING-NEEDLE,HK1212 |
92046-1163 |
from US $11.65 |
||
92048
|
92048
92048-1069 RACE |
92048-1069 |
from US $24.50 |
||
92048A
|
92048A
92048-1103 RACE |
92048-1103 |
from US $16.18 |
||
92049
|
92049
92049-1228 SEAL-OIL,AC037AE0 |
92049-1228 |
from US $6.02 |
||
92055
|
92055
92055-1373 RING-O,13.2X2.4 |
92055-1373 |
from US $2.87 |
||
92062
|
92062
92062-1078 NOZZLE |
92062-1078 |
from US $2.58 |
||
92065
|
92065
92065-097 GASKET,12X22X2,DRAIN PLUG |
92065-097 |
from US $0.96 |
||
92066
|
92066
92066-1012 PLUG |
92066-1012 |
from US $3.47 |
||
92066A
|
92066A
92066-1110 PLUG |
92066-1110 |
from US $3.47 |
||
92066B
|
92066B
92066-1174 PLUG,OIL DRAIN,12X15 |
92066-1174 |
from US $3.22 |
||
92071
|
92071
92071-1153 GROMMET,SEPARATOR |
92071-1153 |
US $6.65 |
||
replacement | |||||
92071
|
92071
92071-1269 GROMMET,SEPARATOR |
92071-1269 |
US $6.65 |
||
92150
|
92150
92150-1161 BOLT |
92150-1161 |
from US $5.14 |
||
92150A
|
92150A
92150-1868 BOLT,6X12 |
92150-1868 |
from US $1.67 |
||
92150B
|
92150B
92150-1993 BOLT,10X105 |
92150-1993 |
from US $6.50 |
||
92150C
|
92150C
92150-1994 BOLT,10X115 |
92150-1994 |
from US $6.96 |
||
92151
|
92151
92151-1416 BOLT |
92151-1416 |
from US $1.17 |
||
92170
|
92170
92170-1691 CLAMP |
92170-1691 |
US $4.87 |
||
replacement | |||||
92170
|
92170
92171-1273 CLAMP |
92171-1273 |
from US $4.38 |
