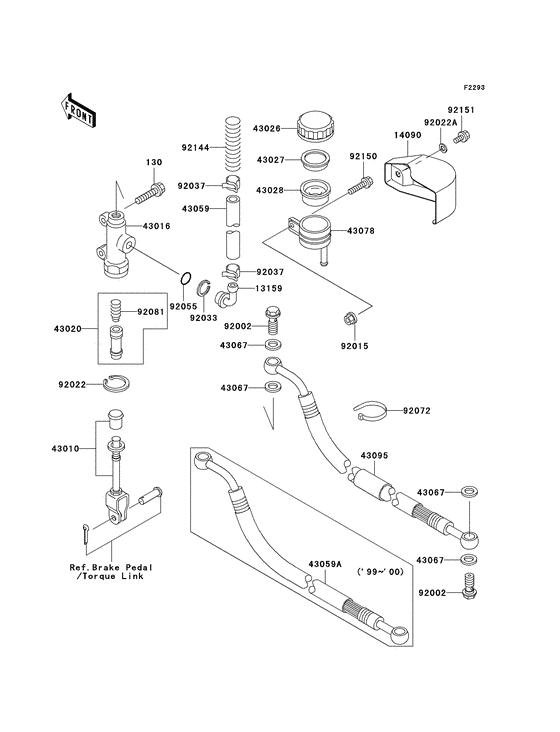

Rear master cylinder Diagram Kawasaki VN1500 Vulcan 1500 Classic
- Year
- 2003
- Model code
- VN1500-E6
- Sales region
- USA
- Engine Capacity
- 1500
- Model
- Vulcan 1500 Classic/ VN1500 Classic
Difficulties in parts search?
Difficulties in parts search?
Description | OEM Part # | Price | |||
---|---|---|---|---|---|
130
|
130
130J0830
BOLT-FLANGE,8X30
Bolt-flanged,8x30; |
130J0830 |
— | ||
replacement | |||||
130
|
130
130BB0830 BOLT-FLANGE,8X30Bolt-flanged,8x30; |
130BB0830 |
from US $1.13 |
||
13159
|
13159
13159-1052 CONNECTOR,RR MASTER CConnector,rr master cylinder; |
13159-1052 |
from US $8.62 |
||
14090
|
14090
14090-1939 COVER,RESERVOIRCover,reservoir; |
14090-1939 |
from US $45.81 |
||
43010
|
43010
43010-1055 ROD-ASSY-BRAKE |
43010-1055 |
from US $44.91 |
||
43016
|
43016
43016-1122 CYLINDER-MASTER,RRCylinder-master,rr; |
43016-1122 |
from US $138.50 |
||
43020
|
43020
43020-1057 PISTON-COMP-BRAKE |
43020-1057 |
from US $39.34 |
||
43026
|
43026
43026-1051 CAP-BRAKE |
43026-1051 |
from US $21.32 |
||
43027
|
43027
43027-1051 PLATE-DIAPHRAGM |
43027-1051 |
from US $3.93 |
||
43028
|
43028
43028-1057 DIAPHRAGMDiaphragm,master cylinder; |
43028-1057 |
from US $12.10 |
||
43059
|
43059
43059-1939 HOSE-BRAKE,RR MASTERHose-brake,rr master cylinder; |
43059-1939 |
from US $14.81 |
||
43067
|
43067
43067-001
WASHER-SEAL,10.1X14.5
Washer,10.5x15x1.5; |
43067-001 |
— | ||
replacement | |||||
43067
|
43067
49091-0001 WASHER-SEAL,10.1X14.5Washer,10.5x15x1.5; |
49091-0001 |
from US $1.12 |
||
43078
|
43078
43078-1082 RESERVOIR,RR MASTER CReservoir,rr master cylinder; |
43078-1082 |
from US $16.48 |
||
43095
|
43095
43095-1195 HOSE-BRAKE,RRHose-brake,rr; |
43095-1195 |
US $115.68 |
||
92002
|
92002
92002-1888
BOLT,OIL,L=23
Bolt,oil,l=23; |
92002-1888 |
— | ||
replacement | |||||
92002
|
92002
92153-0627 BOLT,OIL,L=23Bolt,oil,l=23; |
92153-0627 |
from US $2.52 |
||
92015
|
92015
92015-1700 NUT |
92015-1700 |
from US $4.76 |
||
92022
|
92022
92022-1601 RING-SNAP,20.9X24.6X1Washer,circrip; |
92022-1601 |
US $5.76 |
||
replacement | |||||
92022
|
92022
92033-0079 RING-SNAP,20.9X24.6X1Washer,circrip; |
92033-0079 |
from US $3.22 |
||
92022A
|
92022A
92022-183 WASHER-PLAINWasher,6.2x11x1.5; |
92022-183 |
from US $2.24 |
||
92033
|
92033
92033-1186 RING-SNAP,20.5MMRing-snap,20.5mm; |
92033-1186 |
from US $2.72 |
||
92037
|
92037
92037-1547 CLAMPClamp,brake hose; |
92037-1547 |
from US $6.96 |
||
92055
|
92055
92055-1251 RING-O,14.8X2.4Ring-o,master cylinder; |
92055-1251 |
US $3.85 |
||
replacement | |||||
92055
|
92055
92055-0741 RING-O,14.8X2.4Ring-o,master cylinder; |
92055-0741 |
from US $1.67 |
||
92072
|
92072
92072-1197 BANDBand,l=365; |
92072-1197 |
from US $4.54 |
||
92081
|
92081
92081-1737 SPRINGSpring,master cylinder; |
92081-1737 |
from US $6.96 |
||
92144
|
92144
92144-1513 SPRING,PROTECTORSpring,protector; |
92144-1513 |
from US $7.87 |
||
92150
|
92150
92150-1829 BOLT,6X25Bolt,6x25; |
92150-1829 |
from US $2.94 |
||
92151
|
92151
92151-1401 BOLT,FLANGED,6X12Bolt,flanged,6x12; |
92151-1401 |
from US $1.17 |
