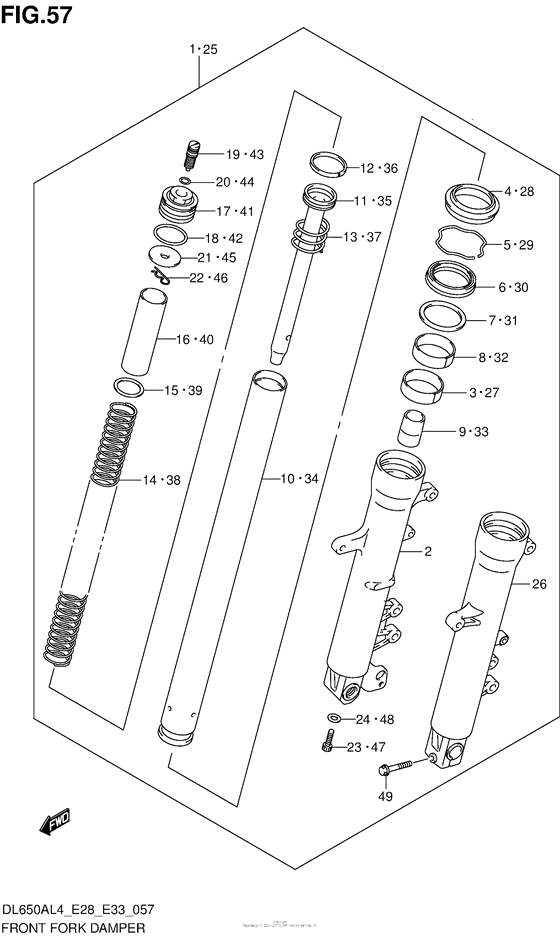

Front Fork Damper Diagram Suzuki DL650 V-Strom
- Year
- 2014
- Model code
- DL650AL4 (2014)
- Sales region
- USA/ Canada
- Engine Capacity
- 650
- Model
- DL650 (ABS)
Difficulties in parts search?
Difficulties in parts search?
Description | OEM Part # | Price | |||
---|---|---|---|---|---|
1
|
1
51103-11J00-000 DAMPER ASSY,FR FORK,R |
51103-11J00-000 |
from US $788.48 |
||
2
|
2
51131-11J00-000 TUBE,OUTER,R |
51131-11J00-000 |
from US $422.40 |
||
3
|
3
51121-11J00-000 Bush,slider |
51121-11J00-000 |
from US $10.34 |
||
4
|
4
51173-27G00-000 SEAL,DUST |
51173-27G00-000 |
from US $7.60 |
||
5
|
5
51556-38B00-000 CIRCLIP,FORK OIL SEALRing, oil seal stopper |
51556-38B00-000 |
from US $2.29 |
||
6
|
6
51553-47H00-000 SEAL,OIL |
51553-47H00-000 |
from US $17.48 |
||
7
|
7
51168-17C00-000 SPACER,SEAL |
51168-17C00-000 |
from US $4.75 |
||
8
|
8
51152-47H00-000 Bush,guide |
51152-47H00-000 |
from US $4.71 |
||
9
|
9
51195-27G00-000 PIECE,OIL LOCK |
51195-27G00-000 |
from US $11.04 |
||
10
|
10
51110-11J00-000 PIPE,FORK |
51110-11J00-000 |
from US $272.08 |
||
11
|
11
51146-11J00-000 PIPE,SEAT |
51146-11J00-000 |
from US $26.40 |
||
12
|
12
51196-27G00-000 RING,PISTON |
51196-27G00-000 |
from US $3.52 |
||
13
|
13
51177-14D00-000 SPRING,REBOUND |
51177-14D00-000 |
from US $2.88 |
||
14
|
14
51171-11J00-000 SPRING,FR |
51171-11J00-000 |
from US $54.46 |
||
15
|
15
51186-17C00-000 SEAT,SPRING LWR |
51186-17C00-000 |
from US $2.24 |
||
16
|
16
51176-19C00-000 COLLAR,SPRING |
51176-19C00-000 |
from US $4.80 |
||
17
|
17
51189-27G00-000 BOLT,FORK |
51189-27G00-000 |
from US $47.10 |
||
18
|
18
51117-17C00-000 O RING |
51117-17C00-000 |
from US $4.10 |
||
19
|
19
51185-27G00-000 ADJUSTER BOLT,SPRING |
51185-27G00-000 |
from US $34.40 |
||
20
|
20
09280-14011-000 O RING(D:2.5,ID:13.8)O ring (d:2.5 id:13.8) |
09280-14011-000 |
from US $2.13 |
||
21
|
21
51186-12C00-000 SEAT,SPRING |
51186-12C00-000 |
from US $2.56 |
||
22
|
22
51188-32B00-000 PIN,SEAT SPRING |
51188-32B00-000 |
US $2.88 |
||
23
|
23
51147-48130-000 BOLT(8X27)Bolt, center |
51147-48130-000 |
from US $2.08 |
||
24
|
24
51148-36011-000 GASKETGasket |
51148-36011-000 |
from US $1.98 |
||
25
|
25
51104-11J00-000 DAMPER ASSY,FR FORK,L |
51104-11J00-000 |
from US $788.48 |
||
26
|
26
51141-11J00-000 TUBE,OUTER,L |
51141-11J00-000 |
from US $422.40 |
||
27
|
27
51121-11J00-000 Bush,slider |
51121-11J00-000 |
from US $10.34 |
||
28
|
28
51173-27G00-000 SEAL,DUST |
51173-27G00-000 |
from US $7.60 |
||
29
|
29
51556-38B00-000 CIRCLIP,FORK OIL SEALRing, oil seal stopper |
51556-38B00-000 |
from US $2.29 |
||
30
|
30
51553-47H00-000 SEAL,OIL |
51553-47H00-000 |
from US $17.48 |
||
31
|
31
51168-17C00-000 SPACER,SEAL |
51168-17C00-000 |
from US $4.75 |
||
32
|
32
51152-47H00-000 Bush,guide |
51152-47H00-000 |
from US $4.71 |
||
33
|
33
51195-27G00-000 PIECE,OIL LOCK |
51195-27G00-000 |
from US $11.04 |
||
34
|
34
51110-11J00-000 PIPE,FORK |
51110-11J00-000 |
from US $272.08 |
||
35
|
35
51146-11J00-000 PIPE,SEAT |
51146-11J00-000 |
from US $26.40 |
||
36
|
36
51196-27G00-000 RING,PISTON |
51196-27G00-000 |
from US $3.52 |
||
37
|
37
51177-14D00-000 SPRING,REBOUND |
51177-14D00-000 |
from US $2.88 |
||
38
|
38
51171-11J00-000 SPRING,FR |
51171-11J00-000 |
from US $54.46 |
||
39
|
39
51186-17C00-000 SEAT,SPRING LWR |
51186-17C00-000 |
from US $2.24 |
||
40
|
40
51176-19C00-000 COLLAR,SPRING |
51176-19C00-000 |
from US $4.80 |
||
41
|
41
51189-27G00-000 BOLT,FORK |
51189-27G00-000 |
from US $47.10 |
||
42
|
42
51117-17C00-000 O RING |
51117-17C00-000 |
from US $4.10 |
||
43
|
43
51185-27G00-000 ADJUSTER BOLT,SPRING |
51185-27G00-000 |
from US $34.40 |
||
44
|
44
09280-14011-000 O RING(D:2.5,ID:13.8)O ring (d:2.5 id:13.8) |
09280-14011-000 |
from US $2.13 |
||
45
|
45
51186-12C00-000 SEAT,SPRING |
51186-12C00-000 |
from US $2.56 |
||
46
|
46
51188-32B00-000 PIN,SEAT SPRING |
51188-32B00-000 |
US $2.88 |
||
47
|
47
51147-48130-000 BOLT(8X27)Bolt, center |
51147-48130-000 |
from US $2.08 |
||
48
|
48
51148-36011-000 GASKETGasket |
51148-36011-000 |
from US $1.98 |
||
49
|
49
51328-27E30-000 BOLT,HOLDER AXLE(8X40)Bolt, lh |
51328-27E30-000 |
from US $2.50 |
