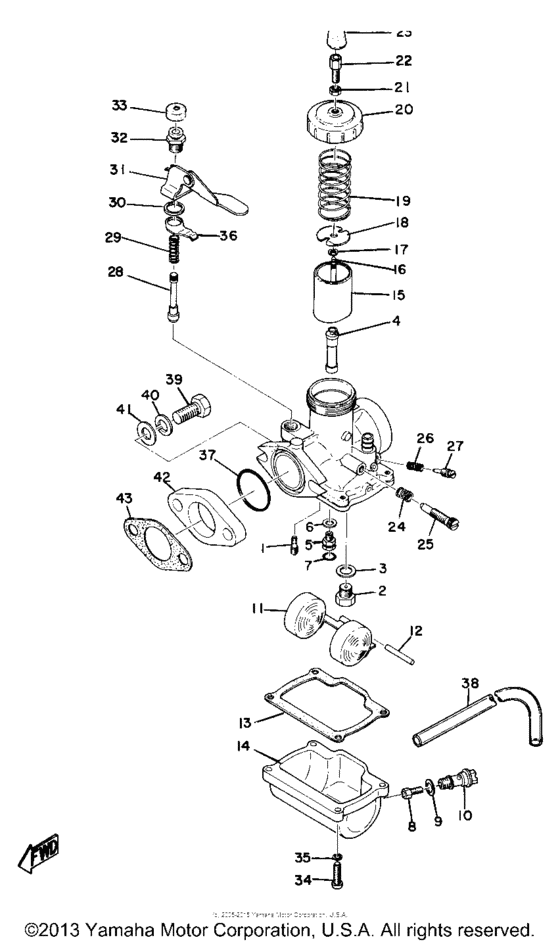

Carburetor Diagram Yamaha AT1/ AT2/ AT3
- Year
- 1970
- Sales region
- USA
- Engine Capacity
- 100
- Model
- AT1
Difficulties in parts search?
Difficulties in parts search?
Description | OEM Part # | Price | |||
---|---|---|---|---|---|
1
|
1
193-14142-30-A0 Jet, Pilot #30 (#30)#30 #30 |
193-14142-30-A0 |
from US $9.36 |
||
1
|
1
248-14101-01-00
Carburetor Assembly 1
|
248-14101-01-00 |
— | ||
1
|
1
248-14101-70-00
Carburetor Assembly 1
|
248-14101-70-00 |
— | ||
2
|
2
168-14190-20-00 Valve, Seat Assy |
168-14190-20-00 |
from US $35.53 |
||
2
|
2
23L-14107-25-00 Needle Valve Set |
23L-14107-25-00 |
from US $39.28 |
||
3
|
3
214-14195-00-00 Washer, Valve Seat |
214-14195-00-00 |
from US $3.29 |
||
4
|
4
248-14141-28-00
Nozzle, Main
|
248-14141-28-00 |
— | ||
4
|
4
261-14141-32-00
Nozzle, Main
|
261-14141-32-00 |
— | ||
5
|
5
248-14145-01-00
Setter, Needle Jet
|
248-14145-01-00 |
— | ||
6
|
6
137-14153-00-00 Washer,main Jet |
137-14153-00-00 |
from US $2.84 |
||
7
|
7
932-10041-21-00
O-Ring
|
932-10041-21-00 |
— | ||
replacement | |||||
7
|
7
93210-04230-00 O-Ring |
93210-04230-00 |
from US $2.39 |
||
8
|
8
137-14143-38-A0 Jet, Main (#190) |
137-14143-38-A0 |
from US $9.32 |
||
8
|
8
137-14143-40-A1 Jet, Main #200 |
137-14143-40-A1 |
from US $10.64 |
||
8
|
8
137-14143-28-A0 Jet, Main (#140) |
137-14143-28-A0 |
from US $10.08 |
||
8
|
8
137-14143-30-00 Jet, Main#150 U.RU.RSTD |
137-14143-30-00 |
from US $5.45 |
||
8
|
8
137-14143-36-A1 Jet, Main (#180) |
137-14143-36-A1 |
from US $10.75 |
||
8
|
8
137-14143-32-00 Jet, Main #160#160 U.RU.R |
137-14143-32-00 |
from US $6.95 |
||
9
|
9
248-14198-00-00
Gasket
|
248-14198-00-00 |
— | ||
10
|
10
248-14166-00-00
Bolt, Banjo
|
248-14166-00-00 |
— | ||
replacement | |||||
10
|
10
479-14166-00-00
Bolt, Banjo
|
479-14166-00-00 |
— | ||
11
|
11
156-14185-00-00
Float
|
156-14185-00-00 |
— | ||
12
|
12
127-14186-00-00 Pin, Float |
127-14186-00-00 |
from US $2.12 |
||
13
|
13
156-14184-00-00
Gasket, Float Chamber
|
156-14184-00-00 |
— | ||
14
|
14
248-14181-01-00
Body, Float Chmbr 1
|
248-14181-01-00 |
— | ||
15
|
15
204-14112-20-00
Valve, Throttle 1
|
204-14112-20-00 |
— | ||
15
|
15
204-14112-15-00
Valve, Throttle 1
|
204-14112-15-00 |
— | ||
16
|
16
156-14116-03-00
Needle
|
156-14116-03-00 |
— | ||
16
|
16
152-14116-15-00
Needle
|
152-14116-15-00 |
— | ||
17
|
17
164-14137-00-00
Clip
|
164-14137-00-00 |
— | ||
replacement | |||||
17
|
17
3FA-14137-00-00 Clip |
3FA-14137-00-00 |
from US $1.96 |
||
17
|
17
137-14137-00-00
Clip
|
137-14137-00-00 |
— | ||
18
|
18
246-14132-00-00
Stopper, Cable
|
246-14132-00-00 |
— | ||
19
|
19
248-14131-00-00 Spring, Throttle Valve |
248-14131-00-00 |
from US $4.14 |
||
20
|
20
802-14158-00-00
Top, Mixing Chamber
|
802-14158-00-00 |
— | ||
21
|
21
802-14161-00-00 Nut, Cable Adjusting |
802-14161-00-00 |
from US $2.99 |
||
22
|
22
12G-14106-00-00 Cble Adjust Screw Set |
12G-14106-00-00 |
from US $10.47 |
||
23
|
23
802-14169-00-00 Cap |
802-14169-00-00 |
from US $5.24 |
||
replacement | |||||
23
|
23
8A7-14169-00-00 Cap |
8A7-14169-00-00 |
from US $5.24 |
||
24
|
24
137-14133-00-00 Spring, Throttle Stop |
137-14133-00-00 |
from US $4.49 |
||
25
|
25
24X-14103-00-00
Throttle Screw Set
|
24X-14103-00-00 |
— | ||
replacement | |||||
25
|
25
40T-14103-00-00 Throttle Screw Set |
40T-14103-00-00 |
from US $7.88 |
||
26
|
26
127-14134-00-00 Spring, Air Adj |
127-14134-00-00 |
from US $3.51 |
||
27
|
27
23X-14104-00-00 Air Screw Set |
23X-14104-00-00 |
from US $9.29 |
||
28
|
28
132-14171-00-00 Plunger, Starter |
132-14171-00-00 |
from US $20.94 |
||
29
|
29
156-14135-00-00 Coil, Spring |
156-14135-00-00 |
from US $6.88 |
||
30
|
30
132-14179-00-00
Washer, Starter Lvr
|
132-14179-00-00 |
— | ||
31
|
31
248-14175-00-00
Lever, Starter 1
|
248-14175-00-00 |
— | ||
32
|
32
132-14174-00-00
Cap, Plunger
|
132-14174-00-00 |
— | ||
33
|
33
132-14173-00-00 Cover, Plunger Cap |
132-14173-00-00 |
from US $7.03 |
||
34
|
34
985-03040-14-00
Screw, Pan Head
|
985-03040-14-00 |
— | ||
replacement | |||||
34
|
34
98580-04014-00 Screw, Pan Head |
98580-04014-00 |
from US $1.13 |
||
35
|
35
929-01041-00-00
Washer, Spring
|
929-01041-00-00 |
— | ||
replacement | |||||
35
|
35
92990-04100-00 Washer, Spring |
92990-04100-00 |
from US $0.97 |
||
36
|
36
170-14178-00-00
Plate, Starter Lever
|
170-14178-00-00 |
— | ||
37
|
37
248-14147-00-00 O-Ring |
248-14147-00-00 |
from US $7.70 |
||
38
|
38
90445-05013-00 Hose (L200) |
90445-05013-00 |
from US $1.73 |
||
replacement | |||||
38
|
38
904-4505N-13-00 Hose (L200) |
904-4505N-13-00 |
from US $2.06 |
||
39
|
39
973-13080-30-00
Bolt
|
973-13080-30-00 |
— | ||
replacements | |||||
39
|
39
970-24080-30-00 Bolt |
970-24080-30-00 |
from US $0.97 |
||
39
|
39
970-17080-30-00 Bolt |
970-17080-30-00 |
from US $1.50 |
||
39
|
39
970-13080-30-00 Bolt |
970-13080-30-00 |
from US $3.78 |
||
40
|
40
92990-08100-00 Ybs67-8 Washer, Spring |
92990-08100-00 |
from US $1.50 |
||
41
|
41
92990-08200-00 Washer, Plain |
92990-08200-00 |
US $0.90 |
||
42
|
42
248-13555-01-00
Manifold, Intake
|
248-13555-01-00 |
— | ||
43
|
43
248-13556-70-00 Gasket,manifold |
248-13556-70-00 |
from US $4.56 |
||
replacement | |||||
43
|
43
248-13556-71-00 Gasket, Manifold |
248-13556-71-00 |
from US $4.56 |
