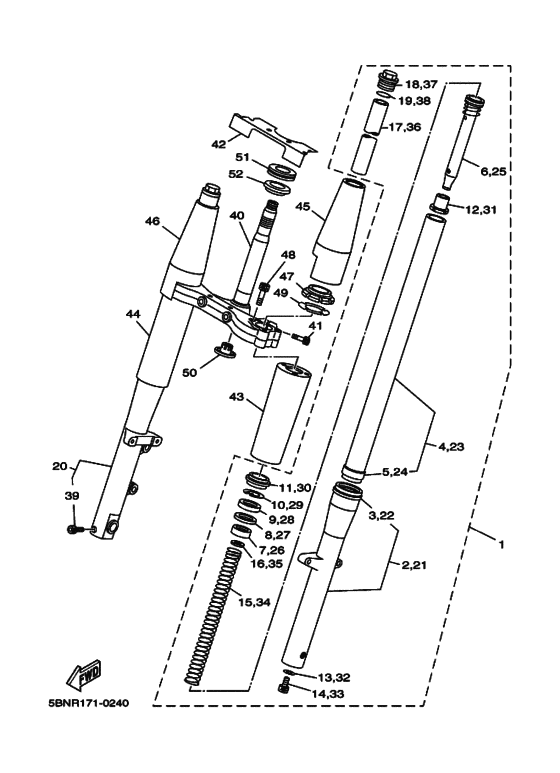

Front fork Diagram Yamaha XVS650 V-Star Classic
- Year
- 2000
- Colour
- Yamaha Black (YB; 0033)
- Model code
- 5BNR
- Sales region
- Canada (010)
- Базовая модель
- XVS650A XVS65AM
- Engine Capacity
- 650
- Color Variant
- A
- Model
- XVS650A (V-Star Classic)
Difficulties in parts search?
Difficulties in parts search?
Description | OEM Part # | Price | |||
---|---|---|---|---|---|
1
|
1
5BN-23102-00-00 Front Fork Assy (L.h |
5BN-23102-00-00 |
US $728.10 |
||
replacement | |||||
1
|
1
5BN-23102-02-00 Front Fork Assy (L.h) |
5BN-23102-02-00 |
US $728.10 |
||
2
|
2
5BN-23126-00-00
Tube, Outer (L.h)
|
5BN-23126-00-00 |
— | ||
replacement | |||||
2
|
2
999-99999-99-00
Not Available
|
999-99999-99-00 |
— | ||
3
|
3
5BN-23193-00-00 Guide, Boot |
5BN-23193-00-00 |
from US $2.72 |
||
4
|
4
5BN-23110-00-00 Inner Tube Comp.1 |
5BN-23110-00-00 |
from US $313.63 |
||
replacement | |||||
4
|
4
5BN-23110-01-00 Inner Tube Comp. 1 |
5BN-23110-01-00 |
from US $313.63 |
||
5
|
5
5BN-23171-00-00 Piston, Front Fork |
5BN-23171-00-00 |
from US $19.95 |
||
6
|
6
5BN-23170-00-00 Cylinder Comp., Front Fork |
5BN-23170-00-00 |
from US $119.34 |
||
7
|
7
4FM-23125-40-00 Metal, Slide 1 |
4FM-23125-40-00 |
from US $20.64 |
||
8
|
8
36Y-23146-10-00 Washer, Oil Seal |
36Y-23146-10-00 |
from US $6.73 |
||
9
|
9
4EB-23145-00-00 Oil Seal |
4EB-23145-00-00 |
from US $15.71 |
||
replacement | |||||
9
|
9
4EB-23145-01-00 Oil Seal |
4EB-23145-01-00 |
from US $14.74 |
||
10
|
10
26H-23156-00-00 Ring, Snap |
26H-23156-00-00 |
from US $3.74 |
||
11
|
11
4EB-23144-00-00 Seal, Dust |
4EB-23144-00-00 |
from US $13.72 |
||
12
|
12
4YR-23173-00-00 Spindle, Taper |
4YR-23173-00-00 |
from US $21.99 |
||
13
|
13
509-23158-L0-00 Gasket |
509-23158-L0-00 |
from US $3.44 |
||
14
|
14
278-23181-50-00
Bolt, Hexagon Socket Head
|
278-23181-50-00 |
— | ||
replacement | |||||
14
|
14
3D8-23181-00-00 Bolt, Hexagon Socket Head |
3D8-23181-00-00 |
from US $4.49 |
||
15
|
15
5BN-23141-00-00 Spring, Front Fork |
5BN-23141-00-00 |
from US $41.60 |
||
16
|
16
4DW-23149-40-00 Washer, Spring Upper |
4DW-23149-40-00 |
from US $2.54 |
||
17
|
17
4TR-23118-00-00 Spacer |
4TR-23118-00-00 |
from US $11.52 |
||
18
|
18
3EN-23111-50-00 Bolt, Cap |
3EN-23111-50-00 |
from US $29.17 |
||
replacement | |||||
18
|
18
1D0-23111-00-00 Bolt, Cap |
1D0-23111-00-00 |
from US $29.17 |
||
19
|
19
43F-23188-10-00 O-Ring |
43F-23188-10-00 |
from US $2.12 |
||
20
|
20
5BN-23103-00-00 Front Fork Assy (R.h |
5BN-23103-00-00 |
US $728.10 |
||
replacement | |||||
20
|
20
5BN-23103-02-00 Front Fork Assy (R.h) |
5BN-23103-02-00 |
US $728.10 |
||
21
|
21
5BN-23136-00-00 Tube, Outer 2 |
5BN-23136-00-00 |
US $450.52 |
||
22
|
22
5BN-23193-00-00 Guide, Boot |
5BN-23193-00-00 |
from US $2.72 |
||
23
|
23
5BN-23110-00-00 Inner Tube Comp.1 |
5BN-23110-00-00 |
from US $313.63 |
||
replacement | |||||
23
|
23
5BN-23110-01-00 Inner Tube Comp. 1 |
5BN-23110-01-00 |
from US $313.63 |
||
24
|
24
5BN-23171-00-00 Piston, Front Fork |
5BN-23171-00-00 |
from US $19.95 |
||
25
|
25
5BN-23170-00-00 Cylinder Comp., Front Fork |
5BN-23170-00-00 |
from US $119.34 |
||
26
|
26
4FM-23125-40-00 Metal, Slide 1 |
4FM-23125-40-00 |
from US $20.64 |
||
27
|
27
36Y-23146-10-00 Washer, Oil Seal |
36Y-23146-10-00 |
from US $6.73 |
||
28
|
28
4EB-23145-00-00 Oil Seal |
4EB-23145-00-00 |
from US $15.71 |
||
replacement | |||||
28
|
28
4EB-23145-01-00 Oil Seal |
4EB-23145-01-00 |
from US $14.74 |
||
29
|
29
26H-23156-00-00 Ring, Snap |
26H-23156-00-00 |
from US $3.74 |
||
30
|
30
4EB-23144-00-00 Seal, Dust |
4EB-23144-00-00 |
from US $13.72 |
||
31
|
31
4YR-23173-00-00 Spindle, Taper |
4YR-23173-00-00 |
from US $21.99 |
||
32
|
32
509-23158-L0-00 Gasket |
509-23158-L0-00 |
from US $3.44 |
||
33
|
33
278-23181-50-00
Bolt, Hexagon Socket Head
|
278-23181-50-00 |
— | ||
replacement | |||||
33
|
33
3D8-23181-00-00 Bolt, Hexagon Socket Head |
3D8-23181-00-00 |
from US $4.49 |
||
34
|
34
5BN-23141-00-00 Spring, Front Fork |
5BN-23141-00-00 |
from US $41.60 |
||
35
|
35
4DW-23149-40-00 Washer, Spring Upper |
4DW-23149-40-00 |
from US $2.54 |
||
36
|
36
4TR-23118-00-00 Spacer |
4TR-23118-00-00 |
from US $11.52 |
||
37
|
37
3EN-23111-50-00 Bolt, Cap |
3EN-23111-50-00 |
from US $29.17 |
||
replacement | |||||
37
|
37
1D0-23111-00-00 Bolt, Cap |
1D0-23111-00-00 |
from US $29.17 |
||
38
|
38
43F-23188-10-00 O-Ring |
43F-23188-10-00 |
from US $2.12 |
||
39
|
39
91314-08040-00 Bolt, Hexagon Socket Head |
91314-08040-00 |
from US $2.99 |
||
40
|
40
5KS-23340-00-00 Under Bracket Comp |
5KS-23340-00-00 |
from US $440.51 |
||
replacement | |||||
40
|
40
5KS-23340-10-00 Under Bracket Comp |
5KS-23340-10-00 |
from US $422.08 |
||
41
|
41
91314-08020-00 Bolt, Hexagon Socket Head |
91314-08020-00 |
from US $1.43 |
||
42
|
42
5BN-23472-00-00 Protector |
5BN-23472-00-00 |
US $92.45 |
||
43
|
43
5BN-23123-00-00 Cover, Under 1 |
5BN-23123-00-00 |
from US $151.92 |
||
replacement | |||||
43
|
43
5BN-23123-01-00 Cover, Under 1 |
5BN-23123-01-00 |
from US $151.92 |
||
44
|
44
5BN-23133-00-00 Cover, Lower 2 |
5BN-23133-00-00 |
from US $172.37 |
||
replacement | |||||
44
|
44
5BN-23133-01-00 Cover, Lower 2 |
5BN-23133-01-00 |
from US $172.37 |
||
45
|
45
5BN-23121-00-00 Cover, Upper 1 |
5BN-23121-00-00 |
from US $178.22 |
||
replacement | |||||
45
|
45
5KS-23121-10-00 Cover, Upper 1 |
5KS-23121-10-00 |
from US $178.22 |
||
46
|
46
5BN-23131-00-00 Cover, Upper 2 |
5BN-23131-00-00 |
from US $178.22 |
||
replacement | |||||
46
|
46
5KS-23131-10-00 Cover, Upper 2 |
5KS-23131-10-00 |
from US $178.22 |
||
47
|
47
5BN-23163-00-00 Gasket |
5BN-23163-00-00 |
from US $11.67 |
||
48
|
48
5BN-23394-00-00 Bolt, Special |
5BN-23394-00-00 |
from US $2.03 |
||
replacement | |||||
48
|
48
5BN-23394-01-00 Bolt, Special |
5BN-23394-01-00 |
from US $1.87 |
||
49
|
49
5BN-23165-00-00 Washer, Felt |
5BN-23165-00-00 |
US $16.49 |
||
50
|
50
4KM-23123-01-00 Cover, Under 1 |
4KM-23123-01-00 |
from US $8.68 |
||
51
|
51
933-99999-32-00 Bearing |
933-99999-32-00 |
from US $36.95 |
||
52
|
52
3FV-23462-00-00 Seal, Steering |
3FV-23462-00-00 |
from US $16.90 |
