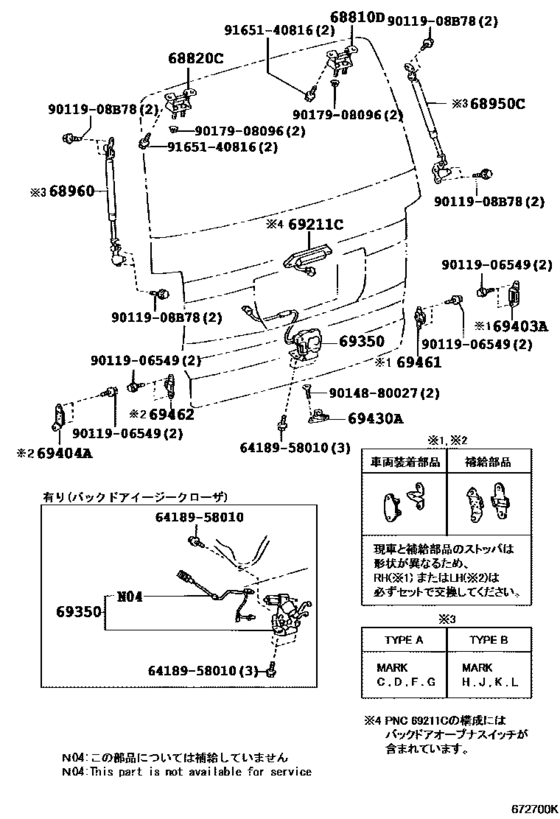

Back Door Lock & Hinge ([05.2002 - ] (0205- )) Diagram Toyota ALPHARD/ VELLFIRE
- Year
- 2005 - 2008
- Sales region
- Japan
- Frame
- MNH15
- grade
- MZ
- ENGINE
- 1MZFE
- Model
- Alphard I
- From
- 04.2005
- To
- 04.2008
- Gear Shift Type
- 5FC
- Seating Capacity
- 07S
- Vehicle Model
- Alphard G/V
Difficulties in parts search?
Difficulties in parts search?
| Description | OEM Part # | Price | |||
|---|---|---|---|---|---|
|
68810D
|
68810D
68810-26010
Hinge Assy, Back Door, Rh
[04.2005 -] ANH1#,MNH1# |
68810-26010 |
— | ||
| replacement | |||||
|
68810D
|
68810D
68810-26011 Hinge Assy, Back Door, Rh[04.2005 -] ANH1#,MNH1# |
68810-26011 |
US $29.43 |
||
|
68820C
|
68820C
68820-26010
Hinge Assy, Back Door, Lh
[04.2005 -] ANH1#,MNH1# |
68820-26010 |
— | ||
| replacement | |||||
|
68820C
|
68820C
68820-26011
Hinge Assy, Back Door, Lh
[04.2005 -] ANH1#,MNH1# |
68820-26011 |
— | ||
|
68950C
|
68950C
68950-58032 Stay Assy, Back Door, Rh[04.2005 - 06.2005] MNH1#..MZ; MNH10..07S..MZ リヤスロープタイプ１ |
68950-58032 |
US $161.62 |
||
| replacement | |||||
|
68950C
|
68950C
68950-58070 Stay Assy, Back Door, Rh[04.2005 - 06.2005] MNH1#..MZ; MNH10..07S..MZ リヤスロープタイプ１ |
68950-58070 |
US $157.25 |
||
|
68950C
|
68950C
68950-58042 Stay Assy, Back Door, Rh[04.2005 - 07.2005] MNH1#..MZ 寒冷地仕様; MNH1#..MZ 寒冷地仕様＆パワースライドドア（運転席側，助手席側）＆パワーバックドア有り; MNH1#..MZ パワースライドドア（運転席側，助手席側）＆パワーバックドア有り |
68950-58042 |
US $157.25 |
||
| replacements | |||||
|
68950C
|
68950C
68950-58080 Stay Assy, Back Door, Rh[04.2005 - 07.2005] MNH1#..MZ 寒冷地仕様; MNH1#..MZ 寒冷地仕様＆パワースライドドア（運転席側，助手席側）＆パワーバックドア有り; MNH1#..MZ パワースライドドア（運転席側，助手席側）＆パワーバックドア有り |
68950-58080 |
US $157.25 |
||
|
68950C
|
68950C
68950-58100 Stopper Assy, Rear Swing Gate Lock[04.2005 - 07.2005] MNH1#..MZ 寒冷地仕様; MNH1#..MZ 寒冷地仕様＆パワースライドドア（運転席側，助手席側）＆パワーバックドア有り; MNH1#..MZ パワースライドドア（運転席側，助手席側）＆パワーバックドア有り |
68950-58100 |
US $164.53 |
||
|
68950C
|
68950C
68950-58070 Stay Assy, Back Door, Rh[07.2005 -] MNH1#..MZ; MNH10..07S..MZ リヤスロープタイプ１ |
68950-58070 |
US $157.25 |
||
|
68950C
|
68950C
68950-58080 Stay Assy, Back Door, Rh[07.2005 -] MNH1#..MZ 寒冷地仕様; MNH1#..MZ 寒冷地仕様＆パワースライドドア（運転席側，助手席側）＆パワーバックドア有り; MNH1#..MZ パワースライドドア（運転席側，助手席側）＆パワーバックドア有り |
68950-58080 |
US $157.25 |
||
|
68960
|
68960
68960-58032 Stay Assy, Back Door, Lh[04.2005 - 06.2005] MNH1#..MZ; MNH10..07S..MZ リヤスロープタイプ１ |
68960-58032 |
US $161.62 |
||
| replacement | |||||
|
68960
|
68960
68960-58070 Stay Assy, Back Door, Lh[04.2005 - 06.2005] MNH1#..MZ; MNH10..07S..MZ リヤスロープタイプ１ |
68960-58070 |
US $157.25 |
||
|
68960
|
68960
68960-58042 Stay Assy, Back Door, Lh[04.2005 - 07.2005] MNH1#..MZ 寒冷地仕様; MNH1#..MZ 寒冷地仕様＆パワースライドドア（運転席側，助手席側）＆パワーバックドア有り; MNH1#..MZ パワースライドドア（運転席側，助手席側）＆パワーバックドア有り |
68960-58042 |
US $157.25 |
||
| replacements | |||||
|
68960
|
68960
68960-58080 Stay Assy, Back Door, Lh[04.2005 - 07.2005] MNH1#..MZ 寒冷地仕様; MNH1#..MZ 寒冷地仕様＆パワースライドドア（運転席側，助手席側）＆パワーバックドア有り; MNH1#..MZ パワースライドドア（運転席側，助手席側）＆パワーバックドア有り |
68960-58080 |
US $146.88 |
||
|
68960
|
68960
68960-58100 Stay Assy, Back Door, Lh[04.2005 - 07.2005] MNH1#..MZ 寒冷地仕様; MNH1#..MZ 寒冷地仕様＆パワースライドドア（運転席側，助手席側）＆パワーバックドア有り; MNH1#..MZ パワースライドドア（運転席側，助手席側）＆パワーバックドア有り |
68960-58100 |
US $164.53 |
||
|
68960
|
68960
68960-58070 Stay Assy, Back Door, Lh[07.2005 -] MNH1#..MZ; MNH10..07S..MZ リヤスロープタイプ１ |
68960-58070 |
US $157.25 |
||
|
68960
|
68960
68960-58080 Stay Assy, Back Door, Lh[07.2005 -] MNH1#..MZ 寒冷地仕様; MNH1#..MZ 寒冷地仕様＆パワースライドドア（運転席側，助手席側）＆パワーバックドア有り; MNH1#..MZ パワースライドドア（運転席側，助手席側）＆パワーバックドア有り |
68960-58080 |
US $146.88 |
||
|
69211C
|
69211C
69023-44040 Handle, Back Door Outside[04.2005 -] ANH1#,MNH1# |
69023-44040 |
US $74.26 |
||
|
69350
|
69350
69350-58010 Lock Assy, Back Door[04.2005 -] MNH1#..MZ; ANH10..AX;MNH10..07S..MX パワースライドドア（助手席側）＆バックドアクローザ有り; ANH10..AX;MNH10..07S..MX スライドドアクローザ＆バックドアクローザ有り |
69350-58010 |
US $302.72 |
||
|
69403A
|
69403A
67293-28020 Cushion, Back Door StopperRight [04.2005 -] ANH1#,MNH1# |
67293-28020 |
from US $10.82 |
||
|
69404A
|
69404A
67294-28010 Cushion, Back Door StopperLeft [04.2005 -] ANH1#,MNH1# |
67294-28010 |
from US $10.49 |
||
|
69430A
|
69430A
69430-58010 Striker Assy, Back Door Lower Lock[04.2005 -] ANH1#,MNH1#; ANH10..AX;MNH10..07S..MX パワースライドドア（助手席側）＆バックドアクローザ有り; ANH10..AX;MNH10..07S..MX スライドドアクローザ＆バックドアクローザ有り |
69430-58010 |
US $33.77 |
||
|
69461
|
69461
67281-58010 Stopper, Back Door Side Male, Rh[04.2005 -] ANH1#,MNH1# |
67281-58010 |
US $33.43 |
||
|
69462
|
69462
67282-58010 Stopper, Back Door Side Male, Lh[04.2005 -] ANH1#,MNH1# |
67282-58010 |
US $33.43 |
||
|
9011908B78
|
9011908B78
90119-08B78 BOLT, W/WASHER |
90119-08B78 |
from US $0.78 |
||
|
6418958010
|
6418958010
64189-58010 Clamp, Back Panel Silencer |
64189-58010 |
US $8.42 |
||
|
9011906549
|
9011906549
90119-06549 BOLT WWASHER |
90119-06549 |
US $2.15 |
||
|
9014880027
|
9014880027
90148-80027 Screw Hex Lobular |
90148-80027 |
US $8.06 |
||
|
9017908096
|
9017908096
90179-08096 NUT |
90179-08096 |
from US $1.40 |
||
|
9165140816
|
9165140816
91651-40816 BOLT |
91651-40816 |
from US $0.98 |
||
