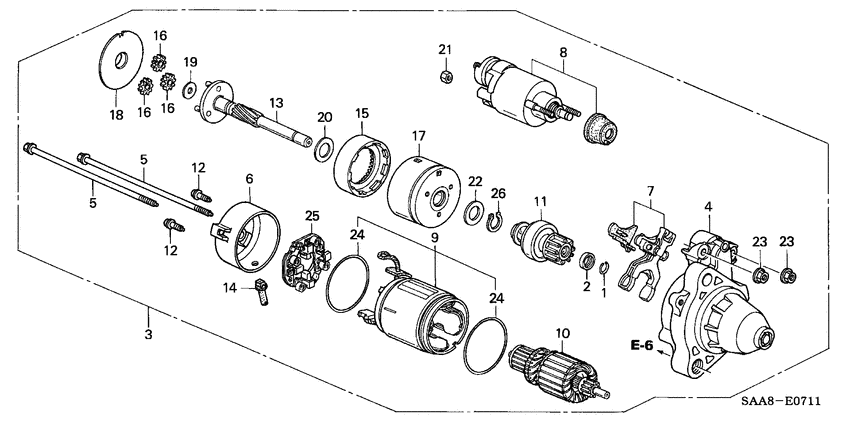

Starter motor (DENSO; 2) Diagram Honda JAZZ

Year
2004
Model code
JAZZ
Sales region
General
Engine
L13A
transmission
CVT
Number of doors
5
grade
1.3EX
abs
+
area code
KU
right-hand drive
+
sunroof
+

Difficulties in parts search?

Parts list
Starter motor

Difficulties in parts search?

Starter motor
Description OEM Part # Price
1
1

30201-PH9-004

Ring

SNAP (DENSO)

30201-PH9-004

from US $1.26

2
2

30202-P3F-003

Collar

CLUTCH STOP

30202-P3F-003

US $3.99

3
3

31200-REJ-W01

Motor assy.

STARTER (DSKEA) (DENSO)

31200-REJ-W01

US $736

4
4

31201-REJ-W01

Housing comp

DRIVE SIDE

31201-REJ-W01

US $75.52

5
5

31202-PM3-J01

Bolt

THROUGH (DENSO)

31202-PM3-J01

US $2.03

6
6

31202-REJ-W01

Endframe comp.

COMMUTATOR

31202-REJ-W01

US $27.01

7
7

31203-PCA-003

Lever

PINION DRIVE

31203-PCA-003

US $14.72

8
8
31204-PWA-003
Switch assy

31204-PWA-003

9
9
31205-PLR-A01
Yoke set

31205-PLR-A01

10
10

31206-P3F-003

Armature comp.

31206-P3F-003

US $244.48

11
11

31207-PCA-003

Clutch comp.

OVERRUNNING

31207-PCA-003

US $185.12

12
12

31208-P3F-003

Screw

PAN, 4MM

31208-P3F-003

US $1.19

13
13
31213-PCA-003
Shaft

31213-PCA-003

14
14

31213-PWA-003

Cover

31213-PWA-003

US $2.73

15
15

31214-P3F-003

Gear assy.

INTERNAL

31214-P3F-003

US $28.42

16
16

31215-P3F-003

Gear comp

PLANETARY

31215-P3F-003

US $14.72

17
17

31216-RAA-003

Absorber comp

SHOCK

31216-RAA-003

US $9.24

18
18

31217-P3F-003

Plate

SEAL

31217-P3F-003

US $3.08

19
19
31218-P3F-003
Washer a

31218-P3F-003

20
20
31219-P3F-003
Washer b

31219-P3F-003

21
21

31220-PH9-004

Nut

HEX., 8MM

31220-PH9-004

from US $1.40

22
22
31220-P3F-003
Washer c

31220-P3F-003

23
23

31223-PA0-006

Nut

HEX.

31223-PA0-006

from US $1.19

24
24

31228-PLR-A01

O-ring

31228-PLR-A01

US $1.63

25
25

31231-P3F-003

Plate comp

BRUSH HOLDER

31231-P3F-003

US $37.40

26
26

94510-15000

Circlip

EXTERNAL, 15MM

94510-15000

from US $0.44
