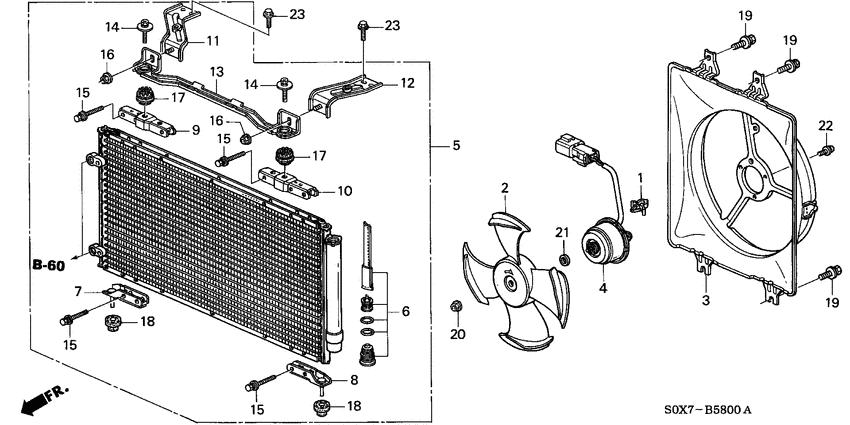

Air conditioner (CONDENSER) Diagram Honda ODYSSEY

Year
2004
Model code
ODYSSEY
Sales region
General
Engine
J35A
transmission
5AT
Number of doors
5
grade
EXL
area code
KY
left-hand drive
+
leather seat
+

Difficulties in parts search?

Parts list
Air conditioner

Difficulties in parts search?

Air conditioner
Description OEM Part # Price
1
1

32175-647-920

Clip

WIRE HARNESS

32175-647-920

US $2.50

replacement
1
1

30701-883-000

Clip, high tension cord (8mm)

30701-883-000

US $2.50

2
2

38611-P8F-A01

Fan comp

COOLING (MITSUBA)

38611-P8F-A01

US $40.96

3
3
38615-P8F-A00
Shroud comp.

38615-P8F-A00

4
4

38616-P8F-A01

Motor

COOLING FAN

38616-P8F-A01

US $220.16

5
5

80100-S0X-A01

Condenser assy

80100-S0X-A01

US $747.52

6
6

80101-S0X-A01

Filter comp

80101-S0X-A01

US $38.40

7
7

80103-S0X-A01

Bracket comp. a

LOWER

80103-S0X-A01

US $6.72

8
8

80104-S0X-A01

Bracket comp. b

LOWER

80104-S0X-A01

US $6.72

9
9

80105-S0X-A01

Bracket comp. a

UPPER

80105-S0X-A01

US $12.88

10
10

80106-S0X-A01

Bracket comp. b

UPPER

80106-S0X-A01

US $12.88

11
11

80107-S0X-A01

Bracket comp. c

CONDENSER UPPER

80107-S0X-A01

US $10.92

12
12

80108-S0X-A01

Bracket comp. d

CONDENSER UPPER

80108-S0X-A01

US $10.92

13
13

80109-S0X-A01

Bracket

UPPER

80109-S0X-A01

US $15.62

14
14

80112-S0X-A01

Bolt-washer,

80112-S0X-A01

US $2.24

15
15

80112-S0X-A21

Bolt-washer

5X25

80112-S0X-A21

US $1.82

16
16

80113-S0X-A01

Nut

80113-S0X-A01

US $2.03

17
17

80175-S0X-A01

Mount

RUBBER

80175-S0X-A01

US $3.80

18
18
80175-S0X-A21
Mount

80175-S0X-A21

19
19

90012-PC6-000

Bolt

SPECIAL, 6X12 (+) (DACRO COATING)

90012-PC6-000

US $1.75

20
20

90041-PAA-A01

Nut

TOOTHED, 5MM

90041-PAA-A01

from US $1.47

21
21
90430-P8C-A01
Washer

90430-P8C-A01

22
22

93893-040-080-8

Screw-washer

4X8

93893-040-080-8

from US $0.52

23
23

95701-060-160-4

Bolt

FLANGE, 6X16

95701-060-160-4

US $0.58

Air conditioner (CONDENSER) Diagram Honda ODYSSEY General 7030636-529403
