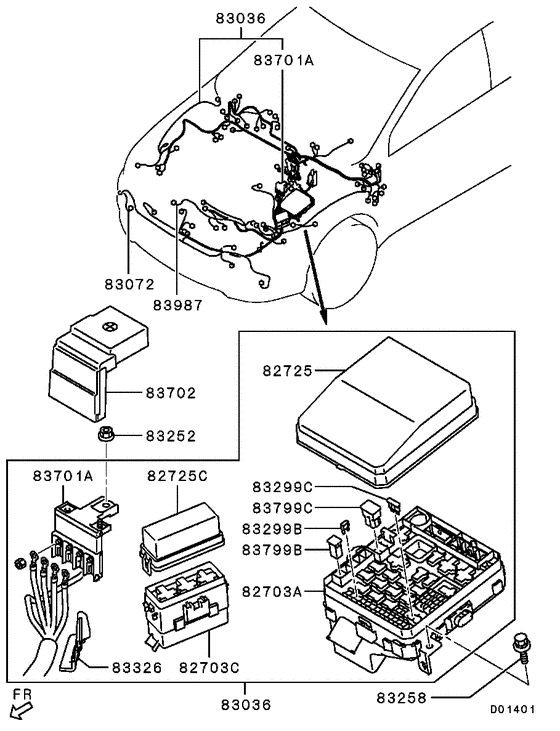

Wiring & attaching parts (WIRING HARNESS..ENG ROOM(FRONT,ETC.)) Diagram Mitsubishi LANCER EVOLUTION
- Year
- 2008 - 2009
- Sales region
- Japan
- Note
- EVOLUTION-10/GSR-PREMIUM,5FM/T
- drive
- 4WD
- transmission
- 5FM/T
- grade
- EVOLUTION-10/GS
- body
- SEDAN
Difficulties in parts search?
Difficulties in parts search?
| Description | OEM Part # | Price | |||
|---|---|---|---|---|---|
|
82703A
|
82703A
8565A111 BOX ASSY, RELAY |
8565A111 |
US $116.92 |
||
|
82703C
|
82703C
8565A088 BOX, RELAY |
8565A088 |
US $18.47 |
||
|
82725
|
82725
8565A139 COVER, RELAY BOX |
8565A139 |
US $15.73 |
||
|
82725C
|
82725C
8565A089 COVER, RELAY BOX |
8565A089 |
US $4.51 |
||
|
83036
|
83036
8501A795 HARNESS, CHASSIS, FR |
8501A795 |
US $2,620.80 |
||
|
83072
|
83072
8518A015 HARNESS, FOG LAMP |
8518A015 |
US $45.14 |
||
|
83252
|
83252
MS440503 NUT, ENG FR MOUNTINGWasher assembled,8 |
MS440503 |
from US $0.84 |
||
|
83258
|
83258
MB133273 BOLT, FUEL LINEWasher assembled,6x16 |
MB133273 |
US $3.01 |
||
|
83258
|
83258
MF915000 BOLT, ROOM LAMPFlange,6x16 |
MF915000 |
US $1.64 |
||
|
83258
|
83258
MS240121 BOLT, CONNRODWasher assembled,6x16 |
MS240121 |
from US $1.70 |
||
|
83299B
|
83299B
MS810875 FUSE, SWITCHBlade(mini) type,7.5a |
MS810875 |
from US $1.15 |
||
|
83299B
|
83299B
MS810876 FUSE, BODY WIRINGBlade(mini) type,10a |
MS810876 |
from US $1.25 |
||
|
83299B
|
83299B
MS810877 FUSE, SWITCHBlade(mini) type,15a |
MS810877 |
from US $1.15 |
||
|
83299B
|
83299B
MS810878 FUSE, BODY WIRINGBlade(mini) type,20a |
MS810878 |
from US $1.25 |
||
|
83299C
|
83299C
MS810969 FUSE, CHASSIS WIRINGBlade type,30a |
MS810969 |
from US $1.33 |
||
|
83326
|
83326
8556A028
PROTECTOR, CHASSIS HARNESS
|
8556A028 |
— | ||
|
83701A
|
83701A
8571A019 BOX ASSY, FUSIBLE LINK |
8571A019 |
from US $28.37 |
||
|
83702
|
83702
8571A018 COVER, FUSIBLE LINK BOX |
8571A018 |
from US $4.17 |
||
|
83799B
|
83799B
MU000850 FUSIBLE LINK30a,lp |
MU000850 |
from US $10.37 |
||
|
83799B
|
83799B
MU000851 FUSIBLE LINK40a,lp |
MU000851 |
from US $10.51 |
||
|
83799C
|
83799C
MU840027 FUSIBLE LINK40a,conn type |
MU840027 |
US $10.51 |
||
|
83987
|
83987
8535A015 HARNESS, AIR BAG |
8535A015 |
US $28.12 |
