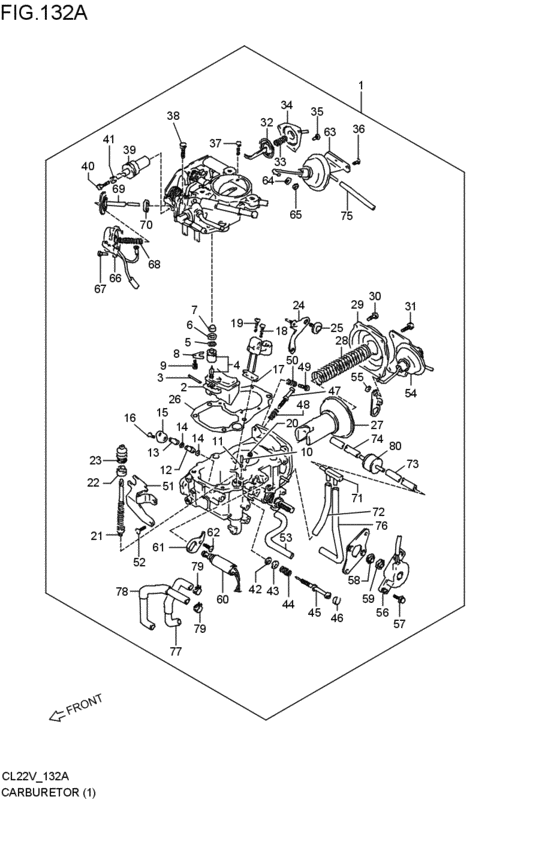

Carburetor (2V:CARB; 1991-08-01~1993-05-01) Diagram Suzuki ALTO/A-STAR/CELERIO
- Year
- 1991 - 2011
- Sales region
- Japan
- Engine
- 2V
- supercharge
- CARB
- drive
- 2WD
- transmission
- 4MT
- grade
- HC
- body
- V
Difficulties in parts search?
Difficulties in parts search?
| Description | OEM Part # | Price | |||
|---|---|---|---|---|---|
|
1
|
1
13200-60F00-000
キャブレタアッシ
イッパンチシヨウ; 2V:CARB:(4MT,5MT); 1991-08-01~1993-05-01 |
13200-60F00-000 |
— | ||
|
1
|
1
13200-60F20-000
キャブレタアッシ
カンレイチシヨウ; 2V:CARB:(4MT,5MT); 1991-08-01~1993-05-01 |
13200-60F20-000 |
— | ||
|
2
|
2
13250-60D00-000
フロート
2V:CARB; 1991-08-01~1993-05-01 |
13250-60D00-000 |
— | ||
| replacement | |||||
|
2
|
2
13250-60DT0-000
FLOAT SET
2V:CARB; 1991-08-01~1993-05-01 |
13250-60DT0-000 |
— | ||
|
3
|
3
13254-78110-000
PIN FLOAT
2V:CARB; 1991-08-01~1993-05-01 |
13254-78110-000 |
— | ||
|
4
|
4
13370-78110-000
バルブアッシ,ニードル
2V:CARB; 1991-08-01~1993-05-01 |
13370-78110-000 |
— | ||
|
5
|
5
13294-78310-000
Oリング
2V:CARB; 1991-08-01~1993-05-01 |
13294-78310-000 |
— | ||
| replacement | |||||
|
5
|
5
13374-32G00-000 O RING2V:CARB; 1991-08-01~1993-05-01 |
13374-32G00-000 |
from US $4.58 |
||
|
6
|
6
13378-84110-000
ワッシャ
2V:CARB; 1991-08-01~1993-05-01 |
13378-84110-000 |
— | ||
|
7
|
7
13376-84110-000
13376-19f00
2V:CARB; 1991-08-01~1993-05-01 |
13376-84110-000 |
— | ||
| replacement | |||||
|
7
|
7
13376-19F00-000 FILTER2V:CARB; 1991-08-01~1993-05-01 |
13376-19F00-000 |
from US $5.47 |
||
|
8
|
8
13373-39110-000 PLATE2V:CARB; 1991-08-01~1993-05-01 |
13373-39110-000 |
from US $2.52 |
||
|
9
|
9
13602-04068-000
スクリュ
ニ-ドル バルブ プレ-ト ヨウ; 2V:CARB; 1991-08-01~1993-05-01 |
13602-04068-000 |
— | ||
| replacements | |||||
|
9
|
9
02112-0406B-000 SCREWニ-ドル バルブ プレ-ト ヨウ; 2V:CARB; 1991-08-01~1993-05-01 |
02112-0406B-000 |
from US $0.76 |
||
|
9
|
9
02112-04063-000
Screw
ニ-ドル バルブ プレ-ト ヨウ; 2V:CARB; 1991-08-01~1993-05-01 |
02112-04063-000 |
— | ||
|
10
|
10
13325-84000-000
ウエイト
2V:CARB; 1991-08-01~1993-05-01 |
13325-84000-000 |
— | ||
| replacement | |||||
|
10
|
10
13240-840T0-000 WEIGHT SET,PUMP2V:CARB; 1991-08-01~1993-05-01 |
13240-840T0-000 |
US $3.97 |
||
|
11
|
11
13322-84000-000 BALL2V:CARB; 1991-08-01~1993-05-01 |
13322-84000-000 |
from US $0.68 |
||
|
12
|
12
09491-86007-000
JET,MAIN,86.3
メイン ジェット ヨウ; 2V:CARB; 1991-08-01~1993-05-01 |
09491-86007-000 |
— | ||
|
13
|
13
09491-33008-000
JET,MAIN(165)
パワ- ジェット ヨウ; 2V:CARB; 1991-08-01~1993-05-01 |
09491-33008-000 |
— | ||
|
14
|
14
13251-71B00-000 O-RING2V:CARB; 1991-08-01~1993-05-01 |
13251-71B00-000 |
US $3.39 |
||
|
15
|
15
13555-71B00-000
Bracket
2V:CARB; 1991-08-01~1993-05-01 |
13555-71B00-000 |
— | ||
|
16
|
16
13602-03068-000
Screw
メイン/パワ- ジェット ブラケット ヨウ; 2V:CARB; 1991-08-01~1993-05-01 |
13602-03068-000 |
— | ||
| replacements | |||||
|
16
|
16
02112-0306B-000 SCREWメイン/パワ- ジェット ブラケット ヨウ; 2V:CARB; 1991-08-01~1993-05-01 |
02112-0306B-000 |
from US $2.52 |
||
|
16
|
16
02112-03063-000
Screw 3x6
メイン/パワ- ジェット ブラケット ヨウ; 2V:CARB; 1991-08-01~1993-05-01 |
02112-03063-000 |
— | ||
|
17
|
17
13558-71B00-000
ガスケット
2V:CARB; 1991-08-01~1993-05-01 |
13558-71B00-000 |
— | ||
|
18
|
18
13559-71B00-000
Screw
2V:CARB; 1991-08-01~1993-05-01 |
13559-71B00-000 |
— | ||
|
19
|
19
13560-71B00-000
Screw
2V:CARB; 1991-08-01~1993-05-01 |
13560-71B00-000 |
— | ||
|
20
|
20
09492-45029-000
ジェット
2V:CARB; 1991-08-01~1993-05-01 |
09492-45029-000 |
— | ||
|
21
|
21
13321-60F00-000
プランジャアッシ
2V:CARB; 1991-08-01~1993-05-01 |
13321-60F00-000 |
— | ||
| replacement | |||||
|
21
|
21
13355-60FT0-000 PLUNGER SET2V:CARB; 1991-08-01~1993-05-01 |
13355-60FT0-000 |
US $101.60 |
||
|
22
|
22
13326-51A00-000
リング,ポンプ
2V:CARB; 1991-08-01~1993-05-01 |
13326-51A00-000 |
— | ||
|
23
|
23
13322-51A00-000
キャップ
2V:CARB; 1991-08-01~1993-05-01 |
13322-51A00-000 |
— | ||
|
24
|
24
13550-60F00-000
レバーアッシ
2V:CARB; 1991-08-01~1993-05-01 |
13550-60F00-000 |
— | ||
|
25
|
25
13552-71B00-000
スクリュ
2V:CARB; 1991-08-01~1993-05-01 |
13552-71B00-000 |
— | ||
|
26
|
26
13554-70B00-000
ガスケット
2V:CARB; 1991-08-01~1993-05-01 |
13554-70B00-000 |
— | ||
|
27
|
27
13310-56E00-000
バルブアッシ,ピストン
2V:CARB; 1991-08-01~1993-05-01 |
13310-56E00-000 |
— | ||
| replacement | |||||
|
27
|
27
13310-56ET0-000
Valve set,piston
2V:CARB; 1991-08-01~1993-05-01 |
13310-56ET0-000 |
— | ||
|
28
|
28
13503-56E00-000
スプリング
2V:CARB; 1991-08-01~1993-05-01 |
13503-56E00-000 |
— | ||
|
29
|
29
13551-63D00-000
カバーアッシ
2V:CARB; 1991-08-01~1993-05-01 |
13551-63D00-000 |
— | ||
|
30
|
30
13602-05168-000
Screw
ピストン バルブ カバ- ヨウ; 2V:CARB; 1991-08-01~1993-05-01 |
13602-05168-000 |
— | ||
| replacement | |||||
|
30
|
30
02112-05167-000 SCREWピストン バルブ カバ- ヨウ; 2V:CARB; 1991-08-01~1993-05-01 |
02112-05167-000 |
from US $0.76 |
||
|
31
|
31
13612-71B00-000
スクリュ
2V:CARB; 1991-08-01~1993-05-01 |
13612-71B00-000 |
— | ||
| replacements | |||||
|
31
|
31
01500-0516B-000 Bolt2V:CARB; 1991-08-01~1993-05-01 |
01500-0516B-000 |
from US $0.80 |
||
|
31
|
31
01500-05163-000
Bolt
2V:CARB; 1991-08-01~1993-05-01 |
01500-05163-000 |
— | ||
|
32
|
32
13557-71B00-000
ダイヤフラムアッシ
2V:CARB; 1991-08-01~1993-05-01 |
13557-71B00-000 |
— | ||
| replacement | |||||
|
32
|
32
13210-62FT0-000 DIAPHRAGM SET2V:CARB; 1991-08-01~1993-05-01 |
13210-62FT0-000 |
US $46.74 |
||
|
33
|
33
13268-60F00-000
スプリング
2V:CARB; 1991-08-01~1993-05-01 |
13268-60F00-000 |
— | ||
|
34
|
34
13556-71B00-000
カバー
2V:CARB; 1991-08-01~1993-05-01 |
13556-71B00-000 |
— | ||
|
35
|
35
13602-04068-000
スクリュ
ダイヤ フラム カバ- ヨウ; 2V:CARB; 1991-08-01~1993-05-01 |
13602-04068-000 |
— | ||
| replacements | |||||
|
35
|
35
02112-0406B-000 SCREWダイヤ フラム カバ- ヨウ; 2V:CARB; 1991-08-01~1993-05-01 |
02112-0406B-000 |
from US $0.76 |
||
|
35
|
35
02112-04063-000
Screw
ダイヤ フラム カバ- ヨウ; 2V:CARB; 1991-08-01~1993-05-01 |
02112-04063-000 |
— | ||
|
36
|
36
13602-05108-000 Screwスロットル ポジショナ ディプレッション ヨウ; 2V:CARB; 1991-08-01~1993-05-01 |
13602-05108-000 |
from US $1.07 |
||
| replacement | |||||
|
36
|
36
02112-05107-000 SCREWScrew, bracket スロットル ポジショナ ディプレッション ヨウ; 2V:CARB; 1991-08-01~1993-05-01 |
02112-05107-000 |
from US $0.80 |
||
|
37
|
37
02112-35166-000
Screw
2V:CARB; 1991-08-01~1993-05-01 |
02112-35166-000 |
— | ||
| replacement | |||||
|
37
|
37
02112-3516A-000 SCREW2V:CARB; 1991-08-01~1993-05-01 |
02112-3516A-000 |
from US $0.76 |
||
|
38
|
38
13601-05308-000 スクリュ,5X30フロ-ト チャンバ カバ- ヨウ; 2V:CARB; 1991-08-01~1993-05-01 |
13601-05308-000 |
US $2.21 |
||
| replacement | |||||
|
38
|
38
02112-35307-000 SCREWフロ-ト チャンバ カバ- ヨウ; 2V:CARB; 1991-08-01~1993-05-01 |
02112-35307-000 |
from US $3.96 |
||
|
39
|
39
13212-84000-000
ELEMENT THERMO
2V:CARB; 1991-08-01~1993-05-01 |
13212-84000-000 |
— | ||
| replacement | |||||
|
39
|
39
13228-840T0-000
ELEMENT SET,THERMO
2V:CARB; 1991-08-01~1993-05-01 |
13228-840T0-000 |
— | ||
|
40
|
40
13376-84020-000
SCREW
2V:CARB; 1991-08-01~1993-05-01 |
13376-84020-000 |
— | ||
|
41
|
41
08310-22046-000
Nut
DENSO; 2V:CARB; 1991-08-01~1993-05-01 |
08310-22046-000 |
— | ||
| replacement | |||||
|
41
|
41
08310-0004A-000 NUTDENSO; 2V:CARB; 1991-08-01~1993-05-01 |
08310-0004A-000 |
from US $3.15 |
||
|
42
|
42
13433-79110-000 PACKING2V:CARB; 1991-08-01~1993-05-01 |
13433-79110-000 |
US $0.68 |
||
|
43
|
43
13432-47090-000 WASHER2V:CARB; 1991-08-01~1993-05-01 |
13432-47090-000 |
from US $0.41 |
||
|
44
|
44
13271-93011-000 SPRINGSpring 2V:CARB; 1991-08-01~1993-05-01 |
13271-93011-000 |
from US $1.60 |
||
|
45
|
45
13297-71B00-000
アジャスタ
2V:CARB; 1991-08-01~1993-05-01 |
13297-71B00-000 |
— | ||
| replacement | |||||
|
45
|
45
13270-71BT0-000 SCREW SET,IDLE ADJUST2V:CARB; 1991-08-01~1993-05-01 |
13270-71BT0-000 |
US $16.30 |
||
|
46
|
46
13699-77000-000
CAP IDLE LIMIT
2V:CARB; 1991-08-01~1993-05-01 |
13699-77000-000 |
— | ||
|
47
|
47
13603-70B00-000
アジャスタ
2V:CARB; 1991-08-01~1993-05-01 |
13603-70B00-000 |
— | ||
| replacement | |||||
|
47
|
47
13275-70BT0-000
SCREW SET,THROTTLE ADJUST
2V:CARB; 1991-08-01~1993-05-01 |
13275-70BT0-000 |
— | ||
|
48
|
48
13271-93011-000 SPRINGSpring 2V:CARB; 1991-08-01~1993-05-01 |
13271-93011-000 |
from US $1.60 |
||
|
49
|
49
13601-60A10-000 スクリュファ-スト アイドル アジャストヨウ; 2V:CARB; 1991-08-01~1993-05-01 |
13601-60A10-000 |
US $2.26 |
||
| replacements | |||||
|
49
|
49
02112-0420A-000 SCREWファ-スト アイドル アジャストヨウ; 2V:CARB; 1991-08-01~1993-05-01 |
02112-0420A-000 |
from US $0.80 |
||
|
49
|
49
02112-04203-000
Screw 4x20
ファ-スト アイドル アジャストヨウ; 2V:CARB; 1991-08-01~1993-05-01 |
02112-04203-000 |
— | ||
|
50
|
50
13234-84100-000
SPRING
2V:CARB; 1991-08-01~1993-05-01 |
13234-84100-000 |
— | ||
| replacement | |||||
|
50
|
50
13601-60AT0-000 SCREW SET,ADJUSTSpring 2V:CARB; 1991-08-01~1993-05-01 |
13601-60AT0-000 |
from US $2.05 |
||
|
51
|
51
13561-60D00-000
ブラケット
2V:CARB; 1991-08-01~1993-05-01 |
13561-60D00-000 |
— | ||
|
52
|
52
13602-05108-000 Screwスロットル ケ-ブル ブラケット ヨウ; 2V:CARB; 1991-08-01~1993-05-01 |
13602-05108-000 |
from US $1.07 |
||
| replacement | |||||
|
52
|
52
02112-05107-000 SCREWScrew, bracket スロットル ケ-ブル ブラケット ヨウ; 2V:CARB; 1991-08-01~1993-05-01 |
02112-05107-000 |
from US $0.80 |
||
|
54
|
54
13563-71B00-000
DEPRESSION ASSY
2V:CARB:(4MT,5MT); 1991-08-01~1993-05-01 |
13563-71B00-000 |
— | ||
|
55
|
55
13384-78330-000 E-RING2V:CARB; 1991-08-01~1993-05-01 |
13384-78330-000 |
from US $0.74 |
||
|
60
|
60
13567-60D00-000
ソレノイド
2V:CARB; 1991-08-01~1993-05-01 |
13567-60D00-000 |
— | ||
|
61
|
61
13331-60D00-000
プレート
2V:CARB; 1991-08-01~1993-05-01 |
13331-60D00-000 |
— | ||
|
62
|
62
13602-05108-000 Screw2V:CARB; 1991-08-01~1993-05-01 |
13602-05108-000 |
from US $1.07 |
||
| replacement | |||||
|
62
|
62
02112-05107-000 SCREWScrew, bracket 2V:CARB; 1991-08-01~1993-05-01 |
02112-05107-000 |
from US $0.80 |
||
|
63
|
63
13350-61D00-000
ディプレッションアッシ
2V:CARB; 1991-08-01~1993-05-01 |
13350-61D00-000 |
— | ||
| replacements | |||||
|
63
|
63
13350-60F00-000
DEPRESSION ASSY
2V:CARB; 1991-08-01~1993-05-01 |
13350-60F00-000 |
— | ||
|
63
|
63
13415-85010-000 CLIP2V:CARB; 1991-08-01~1993-05-01 |
13415-85010-000 |
US $1.60 |
||
|
64
|
64
13531-81400-000 WASHER2V:CARB; 1991-08-01~1993-05-01 |
13531-81400-000 |
US $2.13 |
||
|
65
|
65
13415-85010-000 CLIP2V:CARB; 1991-08-01~1993-05-01 |
13415-85010-000 |
US $1.60 |
||
|
66
|
66
13510-57E00-000
ソレノイド
2V:CARB; 1991-08-01~1993-05-01 |
13510-57E00-000 |
— | ||
| replacement | |||||
|
66
|
66
13265-57ET0-000
SOLENOID SET
2V:CARB; 1991-08-01~1993-05-01 |
13265-57ET0-000 |
— | ||
|
67
|
67
13602-05A40-000 SCREWボ-ル ベント バルブ ソレノイド ヨウ; 2V:CARB; 1991-08-01~1993-05-01 |
13602-05A40-000 |
US $1.37 |
||
| replacement | |||||
|
67
|
67
02112-0412A-000 SCREWボ-ル ベント バルブ ソレノイド ヨウ; 2V:CARB; 1991-08-01~1993-05-01 |
02112-0412A-000 |
from US $0.80 |
||
|
68
|
68
13222-60A10-000 SPRING2V:CARB; 1991-08-01~1993-05-01 |
13222-60A10-000 |
US $2.50 |
||
|
69
|
69
13262-70B00-000
ダイヤフラムアッシ
2V:CARB; 1991-08-01~1993-05-01 |
13262-70B00-000 |
— | ||
|
70
|
70
13223-60A00-000
VALVE
2V:CARB; 1991-08-01~1993-05-01 |
13223-60A00-000 |
— | ||
|
71
|
71
09367-04009-000 JOINTJoint, 3 way 2V:CARB; 1991-08-01~1993-05-01 |
09367-04009-000 |
from US $1.67 |
||
|
72
|
72
09358-35754-300
ホース,3.5X7.5X300
L:300>65; 2V:CARB; 1991-08-01~1993-05-01 |
09358-35754-300 |
— | ||
| replacements | |||||
|
72
|
72
09355-35754-601
HOSE(3.5X7.5X601)
L:300>65; 2V:CARB; 1991-08-01~1993-05-01 |
09355-35754-601 |
— | ||
|
72
|
72
09355-35006-601 Hose(3.5X7.5X601)L:300>65; 2V:CARB; 1991-08-01~1993-05-01 |
09355-35006-601 |
from US $5.78 |
||
|
73
|
73
09358-35754-300
ホース,3.5X7.5X300
L:300>40; 2V:CARB; 1991-08-01~1993-05-01 |
09358-35754-300 |
— | ||
| replacements | |||||
|
73
|
73
09355-35754-601
HOSE(3.5X7.5X601)
L:300>40; 2V:CARB; 1991-08-01~1993-05-01 |
09355-35754-601 |
— | ||
|
73
|
73
09355-35006-601 Hose(3.5X7.5X601)L:300>40; 2V:CARB; 1991-08-01~1993-05-01 |
09355-35006-601 |
from US $5.78 |
||
|
74
|
74
09358-35754-300
ホース,3.5X7.5X300
L:300>40; 2V:CARB; 1991-08-01~1993-05-01 |
09358-35754-300 |
— | ||
| replacements | |||||
|
74
|
74
09355-35754-601
HOSE(3.5X7.5X601)
L:300>40; 2V:CARB; 1991-08-01~1993-05-01 |
09355-35754-601 |
— | ||
|
74
|
74
09355-35006-601 Hose(3.5X7.5X601)L:300>40; 2V:CARB; 1991-08-01~1993-05-01 |
09355-35006-601 |
from US $5.78 |
||
|
75
|
75
09358-35754-300
ホース,3.5X7.5X300
L:300>65; 2V:CARB; 1991-08-01~1993-05-01 |
09358-35754-300 |
— | ||
| replacements | |||||
|
75
|
75
09355-35754-601
HOSE(3.5X7.5X601)
L:300>65; 2V:CARB; 1991-08-01~1993-05-01 |
09355-35754-601 |
— | ||
|
75
|
75
09355-35006-601 Hose(3.5X7.5X601)L:300>65; 2V:CARB; 1991-08-01~1993-05-01 |
09355-35006-601 |
from US $5.78 |
||
|
76
|
76
09358-35754-300
ホース,3.5X7.5X300
L:300>125; 2V:CARB; 1991-08-01~1993-05-01 |
09358-35754-300 |
— | ||
| replacements | |||||
|
76
|
76
09355-35754-601
HOSE(3.5X7.5X601)
L:300>125; 2V:CARB; 1991-08-01~1993-05-01 |
09355-35754-601 |
— | ||
|
76
|
76
09355-35006-601 Hose(3.5X7.5X601)L:300>125; 2V:CARB; 1991-08-01~1993-05-01 |
09355-35006-601 |
from US $5.78 |
||
|
77
|
77
17861-60F20-000
ホース,キャブレタヒータ,インレット
カンレイチシヨウ; 2V:CARB; 1991-08-01~1993-05-01 |
17861-60F20-000 |
— | ||
| replacement | |||||
|
77
|
77
17869-60F00-000
ボディセット,ヒーティング
カンレイチシヨウ; 2V:CARB; 1991-08-01~1993-05-01 |
17869-60F00-000 |
— | ||
|
78
|
78
17862-60F20-000
ホース,キャブレタヒータ,アウトレット
カンレイチシヨウ; 2V:CARB; 1991-08-01~1993-05-01 |
17862-60F20-000 |
— | ||
|
79
|
79
09401-11404-000
クリップ
カンレイチシヨウ; 2V:CARB; 1991-08-01~1993-05-01 |
09401-11404-000 |
— | ||
| replacements | |||||
|
79
|
79
09401-11415-000 CLIPカンレイチシヨウ; 2V:CARB; 1991-08-01~1993-05-01 |
09401-11415-000 |
from US $1.06 |
||
|
79
|
79
09401-11407-000
CLIP
カンレイチシヨウ; 2V:CARB; 1991-08-01~1993-05-01 |
09401-11407-000 |
— | ||
|
80
|
80
13565-60F00-000 ORIFICE ASSY2V:CARB; 1991-08-01~1993-05-01 |
13565-60F00-000 |
US $23.74 |
||
