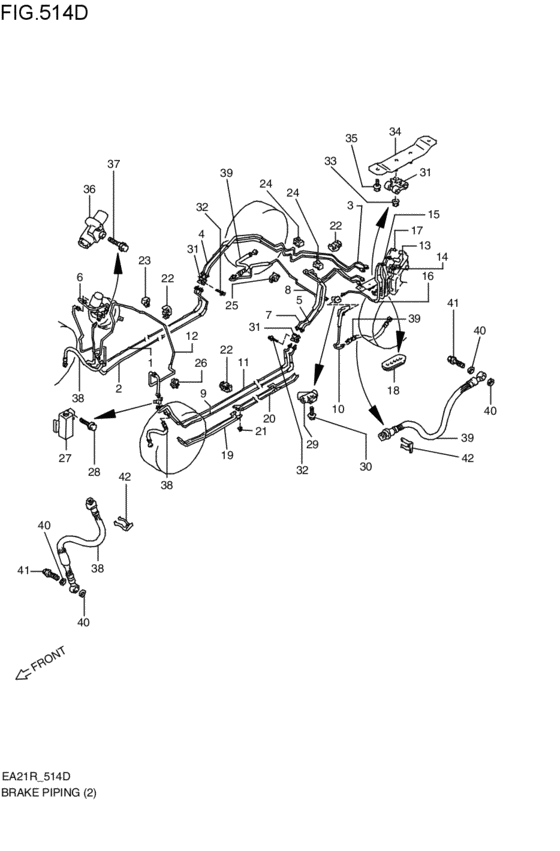

brakes piping (ABSシヨウ; BA; 1995-05-01~1997-07-01) Diagram Suzuki CAPPUCCINO
- Year
- 1995 - 2011
- Sales region
- Japan
- Engine
- DOHC
- supercharge
- TURBO
- drive
- 2WD
- transmission
- 5MT
- grade
- BA
Difficulties in parts search?
Difficulties in parts search?
| Description | OEM Part # | Price | |||
|---|---|---|---|---|---|
|
1
|
1
51410-80F10-000
パイプ,マスタプライマリツー4ジョイント
ABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
51410-80F10-000 |
— | ||
|
2
|
2
51415-80F10-000
パイプ,バルブツー4ジョイント
ABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
51415-80F10-000 |
— | ||
|
3
|
3
51420-80F10-000
パイプ,4ジョイントツー8ジョイント,プライマリ
ABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
51420-80F10-000 |
— | ||
|
4
|
4
51425-80F10-000
パイプ,4ジョイントツー8ジョイント,セカンダリ
ABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
51425-80F10-000 |
— | ||
|
5
|
5
51430-80F10-000
パイプ,8ジョイントツー4ジョイント,フロント
ABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
51430-80F10-000 |
— | ||
|
6
|
6
51440-80F00-000 PIPE,MA SEC TO VALVEABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
51440-80F00-000 |
US $11.26 |
||
|
7
|
7
51440-80F10-000
パイプ,8ジョイントツー4ジョイント,フロア
ABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
51440-80F10-000 |
— | ||
|
8
|
8
51445-80F10-000
パイプ,3ジョイントツーリヤブレーキホース,ライト
ABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
51445-80F10-000 |
— | ||
|
9
|
9
51450-80F10-000
パイプ,4ジョイントツー2ジョイント
ABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
51450-80F10-000 |
— | ||
|
10
|
10
51455-80F10-000
パイプ,3ジョイントツーリヤブレーキホース,レフト
ABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
51455-80F10-000 |
— | ||
|
11
|
11
51460-80F10-000
パイプ,4ジョイントツーブレーキホース,レフト
ABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
51460-80F10-000 |
— | ||
|
12
|
12
51470-80F10-000
パイプ,2ジョイントツーブレーキホース,ライト
ABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
51470-80F10-000 |
— | ||
|
13
|
13
51510-80F10-000
パイプ,8ジョイントツーアクチュエータ,プライマリ
ABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
51510-80F10-000 |
— | ||
|
14
|
14
51515-80F10-000
パイプ,8ジョイントツーアクチュエータ,セカンダリ
ABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
51515-80F10-000 |
— | ||
|
15
|
15
51520-80F10-000
パイプ,アクチュエータツー8ジョイント,フロント
ABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
51520-80F10-000 |
— | ||
|
16
|
16
51525-80F10-000
パイプ,アクチュエータツー3ジョイント
ABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
51525-80F10-000 |
— | ||
|
17
|
17
51530-80F10-000
パイプ,アクチュエータツー8ジョイント,フロア
ABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
51530-80F10-000 |
— | ||
|
18
|
18
51551-80F10-000
グロメット,ブレーキパイプアクチュエータ
ABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
51551-80F10-000 |
— | ||
|
19
|
19
51711-80F10-000
カバー,ブレーキパイプ,フロント
ABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
51711-80F10-000 |
— | ||
|
20
|
20
51721-80F10-000
カバー,ブレーキパイプ,リヤ
ABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
51721-80F10-000 |
— | ||
|
21
|
21
51741-60B00-000 NUT,PIPE COVERABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
51741-60B00-000 |
US $1.60 |
||
|
22
|
22
51751-60B00-000 CLAMP,BRAKE PIPEABS,エアバックシウヨウ; BA; 1995-05-01~1995-11-01 |
51751-60B00-000 |
US $1.60 |
||
|
23
|
23
51752-70B00-000 CLAMP,BK PIPEABS,エアバックシウヨウ; BA; 1995-05-01~1995-11-01 |
51752-70B00-000 |
US $1.60 |
||
|
24
|
24
51761-80F10-000 CLAMP,BK PIPE RR SIDE MBRABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
51761-80F10-000 |
US $3.57 |
||
|
25
|
25
51771-60B00-000 CLAMP,BRAKE PIPEABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
51771-60B00-000 |
US $2.13 |
||
|
26
|
26
51781-60B00-000
CLAMP,BRAKE PIPE COVER
ABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
51781-60B00-000 |
— | ||
|
27
|
27
51610-80F10-000 JOINT,2WAY BRAKEABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
51610-80F10-000 |
US $34.78 |
||
|
28
|
28
01550-06203-000
Bolt
ABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
01550-06203-000 |
— | ||
| replacement | |||||
|
28
|
28
01550-0620B-000 BOLTBolt, inspection cap ABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
01550-0620B-000 |
from US $0.76 |
||
|
29
|
29
51620-60B00-000
JOINT,3WAY BRAKE
ABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
51620-60B00-000 |
— | ||
|
30
|
30
01550-06253-000
Bolt (6x25)
ABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
01550-06253-000 |
— | ||
| replacements | |||||
|
30
|
30
01550-0625B-000 BOLTBolt, head cover ABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
01550-0625B-000 |
from US $0.91 |
||
|
30
|
30
01550-0625A-000 BOLTBolt ABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
01550-0625A-000 |
from US $0.96 |
||
|
31
|
31
51630-82040-000 JOINT,4WAY BRAKEABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
51630-82040-000 |
US $24 |
||
|
32
|
32
01550-06253-000
Bolt (6x25)
ABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
01550-06253-000 |
— | ||
| replacements | |||||
|
32
|
32
01550-0625B-000 BOLTBolt, head cover ABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
01550-0625B-000 |
from US $0.91 |
||
|
32
|
32
01550-0625A-000 BOLTBolt ABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
01550-0625A-000 |
from US $0.96 |
||
|
33
|
33
08361-15063-000
Nut
ABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
08361-15063-000 |
— | ||
| replacement | |||||
|
33
|
33
08361-1506A-000 NUTABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
08361-1506A-000 |
from US $0.74 |
||
|
34
|
34
51639-80F11-000
ブラケット,8ウエイジョイント
ABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
51639-80F11-000 |
— | ||
|
35
|
35
01550-06123-000
Bolt
ABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
01550-06123-000 |
— | ||
| replacements | |||||
|
35
|
35
01550-0612B-000 BOLTBolt, clamp ABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
01550-0612B-000 |
from US $0.76 |
||
|
35
|
35
01550-0612A-000 BOLTABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
01550-0612A-000 |
from US $0.76 |
||
|
36
|
36
51910-80F00-000 VALVE ASSY,PROPORTIONINGABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
51910-80F00-000 |
US $1,276.24 |
||
|
37
|
37
01550-06353-000
Bolt
ABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
01550-06353-000 |
— | ||
| replacements | |||||
|
37
|
37
01550-0635B-000 BoltABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
01550-0635B-000 |
from US $0.91 |
||
|
37
|
37
01550-0635A-000 BoltABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
01550-0635A-000 |
from US $0.96 |
||
|
38
|
38
51560-80F00-000 HOSE,FR DISK FLEXIBLEABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
51560-80F00-000 |
US $34.21 |
||
|
39
|
39
51570-80F00-000 HOSE,RR DISC FLEXIBLEABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
51570-80F00-000 |
US $29.65 |
||
|
40
|
40
09161-10009-000 WASHER(10X15X1.5)Lock washer ABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
09161-10009-000 |
from US $1.06 |
||
|
41
|
41
09360-10026-000 Union boltABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
09360-10026-000 |
from US $1.85 |
||
|
42
|
42
09383-13001-000 E RINGABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
09383-13001-000 |
from US $1.60 |
||
| replacement | |||||
|
42
|
42
09383-13003-000 E-RINGABS,エアバックシウヨウ; BA; 1995-05-01~1997-07-01 |
09383-13003-000 |
from US $1.60 |
||
