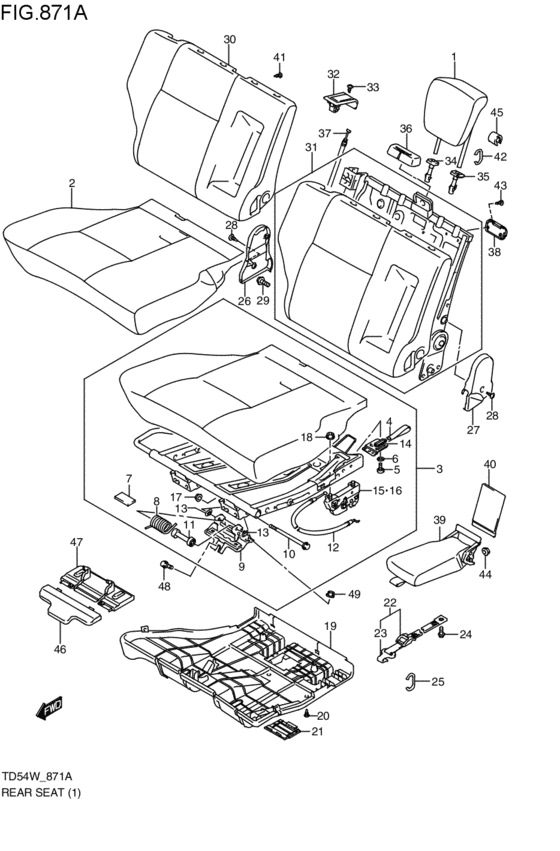

rear seat (ライトシート; 2005-05-01~2006-06-01) Diagram Suzuki ESCUDO
- Year
- 2005 - 2011
- Sales region
- Japan
- Engine
- J20A
- transmission
- AT
- grade
- XGF
- air bag
- 2AB
Difficulties in parts search?
Difficulties in parts search?
| Description | OEM Part # | Price | |||
|---|---|---|---|---|---|
|
1
|
1
86401-66J10-DNS
ヘッドレストレイントアッシ,リヤ(ブラック)
ライト シート,ブラック; XGF; 2005-12-01~2006-06-01 |
86401-66J10-DNS |
— | ||
|
2
|
2
87180-66J00-DBT
TRIM,RR CUSHION,R
ライトシート,ブラック; XGF; 2005-12-01~2006-06-01 |
87180-66J00-DBT |
— | ||
|
3
|
3
87105-66J00-000
CUSHION S/ASSY,RR,R
ライトシート; 2005-05-01~2006-06-01 |
87105-66J00-000 |
— | ||
|
4
|
4
87141-66J00-000 LEVER,RR LOCKライトシート; 2005-05-01~2006-06-01 |
87141-66J00-000 |
US $21.34 |
||
|
5
|
5
87142-66J00-000 BOLT,RR LOCK LEVERライトシート; 2005-05-01~2006-06-01 |
87142-66J00-000 |
US $6.96 |
||
|
6
|
6
87143-66J00-000 WASHER,RR LOCK LEVERライト シート; 2005-05-01~2006-06-01 |
87143-66J00-000 |
US $5.67 |
||
|
7
|
7
87144-66J00-000 SILENCER,RR CUSHライトシート; 2005-05-01~2006-06-01 |
87144-66J00-000 |
US $9.16 |
||
|
8
|
8
87148-66J00-000
SPRING,RR CUSH LEG
ライトシート; 2005-05-01~2006-06-01 |
87148-66J00-000 |
— | ||
|
9
|
9
87150-66J00-000 LEG,RR CUSHライトシート; 2005-05-01~2006-06-01 |
87150-66J00-000 |
US $32.69 |
||
|
10
|
10
87153-63J00-000
ボルト,リヤクッションレッグ
ライトシート; 2005-05-01~2006-06-01 |
87153-63J00-000 |
— | ||
| replacement | |||||
|
10
|
10
87153-63J01-000 BOLT,RR CUSH LEGライトシート; 2005-05-01~2006-06-01 |
87153-63J01-000 |
US $13.73 |
||
|
11
|
11
87149-66J00-000
COLLAR,SPRING
ライトシート; 2005-05-01~2006-06-01 |
87149-66J00-000 |
— | ||
|
12
|
12
87154-66J00-000 CABLE,RR LOCKライトシート; 2005-05-01~2006-06-01 |
87154-66J00-000 |
US $27.78 |
||
|
13
|
13
87157-66J00-000 BUSH,RR CUSH LEGライトシート; 2005-05-01~2006-06-01 |
87157-66J00-000 |
US $2.24 |
||
|
14
|
14
87159-66J02-000 BUSH,RR LOCK LEVERライトシート; 2005-05-01~2006-06-01 |
87159-66J02-000 |
US $5.12 |
||
|
15
|
15
87460-66J00-000
Lock assy,rr cush inside,r
ライトシート; 2005-05-01~2006-06-01 |
87460-66J00-000 |
— | ||
| replacement | |||||
|
15
|
15
87460-66J01-000 LOCK ASSY,RR CUSH INSIDE,Rライトシート; 2005-05-01~2006-06-01 |
87460-66J01-000 |
US $106.72 |
||
|
16
|
16
87460-66J10-000
Lock assy,rr cush outside,r
ライトシート; 2005-05-01~2006-06-01 |
87460-66J10-000 |
— | ||
| replacement | |||||
|
16
|
16
87460-66J11-000 LOCK ASSY,RR CUSH OUTSIDE,Rライトシート; 2005-05-01~2006-06-01 |
87460-66J11-000 |
US $100.46 |
||
|
17
|
17
08316-1008A-000 NUTNut, idle gear shaft ライトシート; 2005-05-01~2006-06-01 |
08316-1008A-000 |
from US $0.76 |
||
|
18
|
18
08316-1010A-000 NUTNut, kick starter ライトシート; 2005-05-01~2006-06-01 |
08316-1010A-000 |
from US $0.76 |
||
|
19
|
19
87175-66J00-5PK COVER,RR CUSH BOTTOM,Rライトシート,ブラック; 2005-05-01~2006-06-01 |
87175-66J00-5PK |
US $87.22 |
||
|
20
|
20
03241-0510A-000 SCREWライトシート; 2005-05-01~2006-06-01 |
03241-0510A-000 |
from US $0.80 |
||
|
21
|
21
87176-66J00-5PK CAP,RR CUSH BOTTOM,Rライトシート,ブラック; 2005-05-01~2006-06-01 |
87176-66J00-5PK |
US $13.73 |
||
|
22
|
22
87270-66J00-000 BAND,RR SEATライトシート; 2005-05-01~2006-06-01 |
87270-66J00-000 |
US $23.18 |
||
|
23
|
23
87273-63J00-000
フック,リヤシートバンド
ライトシート; 2005-05-01~2006-06-01 |
87273-63J00-000 |
— | ||
|
24
|
24
03141-06163-000
Screw 6x16
ライトシート; 2005-05-01~2006-06-01 |
03141-06163-000 |
— | ||
| replacement | |||||
|
24
|
24
03141-0616A-000 SCREWライトシート; 2005-05-01~2006-06-01 |
03141-0616A-000 |
from US $0.76 |
||
|
25
|
25
09387-19001-000 RINGライトシート; 2005-05-01~2006-06-01 |
09387-19001-000 |
US $1.76 |
||
|
26
|
26
87221-66J00-5PK COVER,RR OUTSIDE,Rライトシート,ブラック; 2005-05-01~2006-06-01 |
87221-66J00-5PK |
US $8.17 |
||
|
27
|
27
87241-66J00-5PK
COVER,RR RCLNG INSIDE,R
ライトシート,ブラック; 2005-05-01~2006-06-01 |
87241-66J00-5PK |
— | ||
|
28
|
28
03241-0510A-000 SCREWライトシート; 2005-05-01~2006-06-01 |
03241-0510A-000 |
from US $0.80 |
||
|
29
|
29
01551-1225A-000 Boltライトシート; 2005-05-01~2006-06-01 |
01551-1225A-000 |
US $1.28 |
||
|
30
|
30
87380-66J00-DNR
トリム,リヤバック,ライト(グレー)
ライトシート,グレー; XGF; 2005-12-01~2006-06-01 |
87380-66J00-DNR |
— | ||
|
31
|
31
87305-66J00-000
Back s/assy,rr,r
ライトシート; 2005-05-01~2006-06-01 |
87305-66J00-000 |
— | ||
| replacement | |||||
|
31
|
31
87305-66810-000
BACK S/ASSY,RR,R
ライトシート; 2005-05-01~2006-06-01 |
87305-66810-000 |
— | ||
|
32
|
32
87290-65J00-5PK HANDLE,RCLNGライトシート,ブラック; 2005-05-01~2006-06-01 |
87290-65J00-5PK |
from US $6.92 |
||
|
33
|
33
03241-0510A-000 SCREWライトシート; 2005-05-01~2006-06-01 |
03241-0510A-000 |
from US $0.80 |
||
|
34
|
34
85341-63J00-P4Z
ガイド,ヘッドレストレイント(グレー)
ライトシート,グレ-; 2005-05-01~2006-06-01 |
85341-63J00-P4Z |
— | ||
| replacements | |||||
|
34
|
34
85341-63J11-P4Z
GUIDE,HEADRESTRAINT
ライトシート,グレ-; 2005-05-01~2006-06-01 |
85341-63J11-P4Z |
— | ||
|
34
|
34
85341-63J12-P4Z Guide,headrestraintライトシート,グレ-; 2005-05-01~2006-06-01 |
85341-63J12-P4Z |
US $7.36 |
||
|
35
|
35
85840-63J00-P4Z
ガイド,ヘッドレストレイント(グレー)
ライトシート,グレ-; 2005-05-01~2006-06-01 |
85840-63J00-P4Z |
— | ||
| replacements | |||||
|
35
|
35
85840-63J11-P4Z
GUIDE COMP,HEADRESTRAINT
ライトシート,グレ-; 2005-05-01~2006-06-01 |
85840-63J11-P4Z |
— | ||
|
35
|
35
85840-63J12-P4Z Guide Comp,headrestraintライトシート,グレ-; 2005-05-01~2006-06-01 |
85840-63J12-P4Z |
US $9.12 |
||
|
36
|
36
87227-66J00-5PK COVER,SHOULDER ANCHORライトシート,ブラック; 2005-05-01~2006-06-01 |
87227-66J00-5PK |
US $6.96 |
||
|
37
|
37
87294-66J00-000 CABLE,RCLNG RELEASEライトシート; 2005-05-01~2006-06-01 |
87294-66J00-000 |
US $12.14 |
||
|
38
|
38
87428-65DA0-5PK STRIKER,TONNEAU COVERライトシート,ブラック; 2005-05-01~2006-06-01 |
87428-65DA0-5PK |
US $7.68 |
||
|
39
|
39
87501-66J00-U4F
アームレストアッシ,リヤ(ブラック)
ライトシート,ブラック; XGF; 2005-12-01~2006-06-01 |
87501-66J00-U4F |
— | ||
|
40
|
40
87541-66J00-5PK COVER,RR ARMREST HOLEライトシート,ブラック; 2005-05-01~2006-06-01 |
87541-66J00-5PK |
US $10.12 |
||
|
41
|
41
09409-10302-5PK CLIP(BLACK)ライトシート,ブラック; 2005-05-01~2006-06-01 |
09409-10302-5PK |
US $1.28 |
||
|
42
|
42
09387-19001-000 RINGライトシート; 2005-05-01~2006-06-01 |
09387-19001-000 |
US $1.76 |
||
|
43
|
43
03241-0510A-000 SCREWライトシート; 2005-05-01~2006-06-01 |
03241-0510A-000 |
from US $0.80 |
||
|
44
|
44
08316-1008A-000 NUTNut, idle gear shaft ライトシート; 2005-05-01~2006-06-01 |
08316-1008A-000 |
from US $0.76 |
||
|
45
|
45
87359-66J00-000 CAPライトシート; 2005-05-01~2006-06-01 |
87359-66J00-000 |
US $3.83 |
||
|
46
|
46
87491-66J00-5PK COVER,RR CUSH HINGE FRライトシート,ブラック; 2005-05-01~2006-06-01 |
87491-66J00-5PK |
from US $11.52 |
||
|
47
|
47
87492-66J00-5PK COVER,RR CUSH HINGE RRライトシート,ブラック; 2005-05-01~2006-06-01 |
87492-66J00-5PK |
US $19.32 |
||
|
48
|
48
01551-1020A-000 Boltライトシート; 2005-05-01~2006-06-01 |
01551-1020A-000 |
US $17.30 |
||
|
49
|
49
08316-1010A-000 NUTNut, kick starter ライトシート; 2005-05-01~2006-06-01 |
08316-1010A-000 |
from US $0.76 |
||
