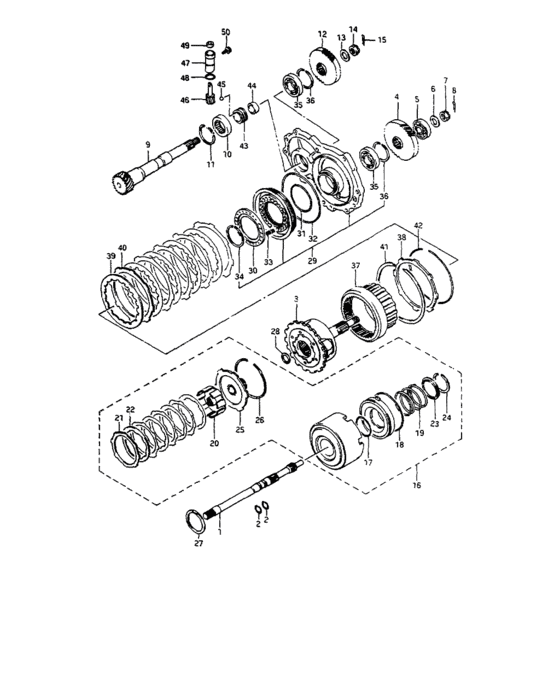

Transmission (AT) Diagram Suzuki FRONTE
- Year
- -
- Sales region
- Pacific
- transmission
- AT
- grade
- STD
Difficulties in parts search?
Difficulties in parts search?
| Description | OEM Part # | Price | |||
|---|---|---|---|---|---|
|
1
|
1
24111-78430-000
シャフト,インプット
|
24111-78430-000 |
— | ||
|
2
|
2
24181-78230-000
Seal ring,input shaft
|
24181-78230-000 |
— | ||
|
3
|
3
24901-78430-000
ギヤアッシ,プラネタリ
|
24901-78430-000 |
— | ||
|
4
|
4
24971-84500-000
Gear, reduction drive
|
24971-84500-000 |
— | ||
|
5
|
5
08113-63020-000
Bearing
|
08113-63020-000 |
— | ||
| replacement | |||||
|
5
|
5
09262-15027-000 BEARING(15X42X13)Bearing (15x42x13) |
09262-15027-000 |
from US $18.22 |
||
|
6
|
6
24992-78130-000
ワッシャ
|
24992-78130-000 |
— | ||
|
7
|
7
24982-78130-000
ナット
|
24982-78130-000 |
— | ||
|
8
|
8
04111-30308-000
30 x 30 cotter
|
04111-30308-000 |
— | ||
| replacement | |||||
|
8
|
8
04111-3030A-000 PIN |
04111-3030A-000 |
from US $0.76 |
||
|
9
|
9
24131-78236-000
シャフト,カウンタ
|
24131-78236-000 |
— | ||
|
10
|
10
09263-30010-000
Brg, sec driven gear,m
|
09263-30010-000 |
— | ||
| replacement | |||||
|
10
|
10
09263-30050-000 BEARING(30X50X17) |
09263-30050-000 |
from US $22.05 |
||
|
11
|
11
24141-78130-000
SNAP RING
|
24141-78130-000 |
— | ||
|
12
|
12
24381-84500-000
Gear, reduction drive
|
24381-84500-000 |
— | ||
|
13
|
13
24992-78130-000
ワッシャ
|
24992-78130-000 |
— | ||
|
14
|
14
24982-78130-000
ナット
|
24982-78130-000 |
— | ||
|
15
|
15
04111-30308-000
30 x 30 cotter
|
04111-30308-000 |
— | ||
| replacement | |||||
|
15
|
15
04111-3030A-000 PIN |
04111-3030A-000 |
from US $0.76 |
||
|
16
|
16
26600-84500-000
クラッチアッシ,マルチプルディスク
|
26600-84500-000 |
— | ||
| replacement | |||||
|
16
|
16
26600-55A20-000 CLUTCH ASSY,MULTIPLE DISC |
26600-55A20-000 |
US $538.56 |
||
|
17
|
17
26622-78230-000
Oリング,クラッチピストン,インナ
|
26622-78230-000 |
— | ||
| replacement | |||||
|
17
|
17
26622-782T0-000
O ring set,fwd clutch
|
26622-782T0-000 |
— | ||
|
18
|
18
26623-78230-000
Oリング,クラッチピストン,アウタ
|
26623-78230-000 |
— | ||
|
19
|
19
26624-78230-000
スプリング,クラッチピストンリターン
|
26624-78230-000 |
— | ||
|
20
|
20
26631-78230-000
ハブ,クラッチ
|
26631-78230-000 |
— | ||
|
21
|
21
26640-84500-000
ディスク,クラッチ
|
26640-84500-000 |
— | ||
|
22
|
22
26651-78230-000
プレート,クラッチ,アウタ
|
26651-78230-000 |
— | ||
|
23
|
23
26661-78230-000
シート,リターンスプリング
|
26661-78230-000 |
— | ||
|
24
|
24
26662-78230-000
スナップリング,リターンスプリング
|
26662-78230-000 |
— | ||
|
25
|
25
26670-78430-000
フランジ,ローサンギヤ
|
26670-78430-000 |
— | ||
|
26
|
26
26672-78230-000
Ring, snap
|
26672-78230-000 |
— | ||
|
27
|
27
26681-78230-000
プレート,クラッチドラム
|
26681-78230-000 |
— | ||
| replacement | |||||
|
27
|
27
26681-782T0-000
WASHER SET,THRUST
|
26681-782T0-000 |
— | ||
|
28
|
28
26691-78230-000
スラストワッシャ
|
26691-78230-000 |
— | ||
|
28
|
28
26692-78230-000
スラストワッシャ
|
26692-78230-000 |
— | ||
|
28
|
28
26693-78230-000
スラストワッシャ
|
26693-78230-000 |
— | ||
|
29
|
29
26800-78430-000
Drum assy,reverse brake
|
26800-78430-000 |
— | ||
|
30
|
30
26861-78230-000
シート,リターンスプリング
|
26861-78230-000 |
— | ||
|
31
|
31
26871-78230-000
Oリング,ピストン,インナ
|
26871-78230-000 |
— | ||
| replacement | |||||
|
31
|
31
26871-781T0-000
O-RING SET,REV BRAKE
|
26871-781T0-000 |
— | ||
|
32
|
32
26872-78230-000
Oリング,ピストン,アウタ
|
26872-78230-000 |
— | ||
|
33
|
33
26882-78230-000
Spring, piston return
|
26882-78230-000 |
— | ||
|
34
|
34
26893-78230-000
スナップリング,リターンスプリンク
|
26893-78230-000 |
— | ||
|
35
|
35
09262-20062-000
Bearing
|
09262-20062-000 |
— | ||
| replacement | |||||
|
35
|
35
09262-20069-000 BEARING(20X47X14) |
09262-20069-000 |
from US $11.52 |
||
|
36
|
36
08331-41476-000
Circlip
|
08331-41476-000 |
— | ||
| replacement | |||||
|
36
|
36
08331-41479-000 CIRCLIP |
08331-41479-000 |
from US $2.56 |
||
|
37
|
37
26811-78430-000
ギヤ,リバースリング
|
26811-78430-000 |
— | ||
|
38
|
38
26821-78230-000
フランジ,リバースブレーキ
|
26821-78230-000 |
— | ||
|
39
|
39
26830-84500-000
ディスク,リバースブレーキ
|
26830-84500-000 |
— | ||
|
40
|
40
26841-78230-000
プレート,リバースブレーキ,アウタ
|
26841-78230-000 |
— | ||
|
41
|
41
26891-78230-000
スナップリング
|
26891-78230-000 |
— | ||
|
42
|
42
26892-78230-000
スナップリング
|
26892-78230-000 |
— | ||
|
43
|
43
26121-84501-000
ギヤ,スピードメータドライブ
NT:3 |
26121-84501-000 |
— | ||
|
44
|
44
26141-78230-000
スペーサ
|
26141-78230-000 |
— | ||
|
45
|
45
06111-05004-000 BALL |
06111-05004-000 |
from US $0.77 |
||
|
46
|
46
26131-81031-000
Gear,speedometer driven
NT:13 |
26131-81031-000 |
— | ||
|
47
|
47
29431-80003-000
ケース,スピードメータギヤ
|
29431-80003-000 |
— | ||
| replacement | |||||
|
47
|
47
29431-85400-000 CASE,SPEEDOMETER DRIVEN GEAR |
29431-85400-000 |
US $10.27 |
||
|
48
|
48
09280-19001-000 O RING(D:1.9,ID:18.8)O ring |
09280-19001-000 |
from US $1.60 |
||
|
49
|
49
09282-08001-000 SEAL,OIL(8X16X5) |
09282-08001-000 |
US $2.31 |
||
|
50
|
50
09128-06032-000 SCREW(6X13.5) |
09128-06032-000 |
US $1.22 |
||
