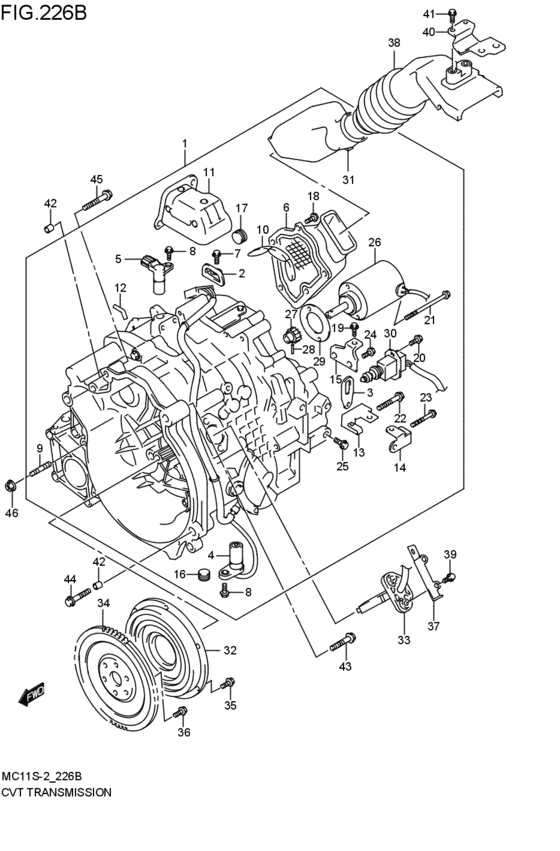

cvt - transmission assy (CVT; 1999-10-01~) Diagram Suzuki WAGON R/PLUS/SOLIO/WIDE
- Year
- 1999 - 2011
- Sales region
- Japan
- Engine
- K6A
- supercharge
- 4V
- drive
- 2WD
- transmission
- CVT
- Number of doors
- 5DR
- grade
- FXST
- number of the gears
- VT
- body
- F
- air bag
- NAB
- abs
- NABS
Difficulties in parts search?
Difficulties in parts search?
| Description | OEM Part # | Price | |||
|---|---|---|---|---|---|
|
1
|
1
20002-76810-000
トランスミッションアッシ,CVT
CVT; 1999-10-01~ |
20002-76810-000 |
— | ||
| replacement | |||||
|
1
|
1
20002-7681V-000
トランスミッションアッシ,CVT
CVT; 1999-10-01~ |
20002-7681V-000 |
— | ||
|
2
|
2
11851-50F00-000 HOOK,ENGINECVT; 1999-10-01~ |
11851-50F00-000 |
from US $1.91 |
||
|
3
|
3
11851-62B00-000 HOOKCVT; 1999-10-01~ |
11851-62B00-000 |
from US $1.87 |
||
|
4
|
4
26140-58E90-000
センサアッシ,リバースプライマリ
CVT; 1999-10-01~ |
26140-58E90-000 |
— | ||
|
5
|
5
26141-58E90-000
センサアッシ,リバースセコンド
CVT; 1999-10-01~ |
26141-58E90-000 |
— | ||
|
6
|
6
24786-78G90-000
ダクト,エアインレット
CVT; 1999-10-01~ |
24786-78G90-000 |
— | ||
|
7
|
7
24840-78G90-000
ボルト,トランスミッションフック
CVT; 1999-10-01~ |
24840-78G90-000 |
— | ||
|
8
|
8
24832-78G90-000 BoltCVT; 1999-10-01~ |
24832-78G90-000 |
US $3.53 |
||
|
9
|
9
01421-10353-000
Stud 10x1.25x55
CVT; 1999-10-01~ |
01421-10353-000 |
— | ||
| replacements | |||||
|
9
|
9
01421-1035A-000 BOLT,STUDCVT; 1999-10-01~ |
01421-1035A-000 |
from US $4.13 |
||
|
9
|
9
01421-1035B-000 BOLT,STUDCVT; 1999-10-01~ |
01421-1035B-000 |
US $17.30 |
||
|
10
|
10
24787-78G90-000
ウオール,サウンドプルーフ
CVT; 1999-10-01~ |
24787-78G90-000 |
— | ||
|
11
|
11
24788-78G90-000
ウオール,サウンドプルーフエキゾースト
CVT; 1999-10-01~ |
24788-78G90-000 |
— | ||
|
12
|
12
24789-78G90-000
パイプ,ブリーザ
CVT; 1999-10-01~ |
24789-78G90-000 |
— | ||
|
13
|
13
24813-78G90-000
ブラケット,トランスミッションハーネス
CVT; 1999-10-01~ |
24813-78G90-000 |
— | ||
|
14
|
14
24814-78G90-000
ブラケット,モータハーネス
CVT; 1999-10-01~ |
24814-78G90-000 |
— | ||
|
15
|
15
24815-78G90-000
ブラケット,ダクトホース
CVT; 1999-10-01~ |
24815-78G90-000 |
— | ||
|
16
|
16
24823-78G90-000
プラグ,ドレーン
CVT; 1999-10-01~ |
24823-78G90-000 |
— | ||
|
17
|
17
24824-78G90-000
プラグ,フィラ
CVT; 1999-10-01~ |
24824-78G90-000 |
— | ||
|
18
|
18
24832-78G90-000 BoltCVT; 1999-10-01~ |
24832-78G90-000 |
US $3.53 |
||
|
19
|
19
24832-78G90-000 BoltCVT; 1999-10-01~ |
24832-78G90-000 |
US $3.53 |
||
|
20
|
20
24833-58E90-000 BoltCVT; 1999-10-01~ |
24833-58E90-000 |
from US $3.90 |
||
|
21
|
21
24834-58E90-000 BOLT,MOTORCVT; 1999-10-01~ |
24834-58E90-000 |
US $6.88 |
||
|
22
|
22
24835-58E90-000
ボルト,クリップ
CVT; 1999-10-01~ |
24835-58E90-000 |
— | ||
|
23
|
23
24836-78G90-000
ボルト,モータハーネスブラケット
CVT; 1999-10-01~ |
24836-78G90-000 |
— | ||
|
24
|
24
24837-78G90-000
ボルト,ダクトホースブラケット
CVT; 1999-10-01~ |
24837-78G90-000 |
— | ||
|
25
|
25
24842-78G90-000
ボルト,マウンチングブラケット
CVT; 1999-10-01~ |
24842-78G90-000 |
— | ||
|
26
|
26
25111-78G90-000
モータアッシ,ダイレクトカレント
CVT; 1999-10-01~ |
25111-78G90-000 |
— | ||
|
27
|
27
25112-78G90-000 GEAR,ACTUATOR DRIVECVT; 1999-10-01~ |
25112-78G90-000 |
from US $13.55 |
||
|
28
|
28
25113-58E90-000 PIN,MOTORCVT; 1999-10-01~ |
25113-58E90-000 |
from US $2.89 |
||
|
29
|
29
25114-78G90-000
ガスケット,モータ
CVT; 1999-10-01~ |
25114-78G90-000 |
— | ||
|
30
|
30
26142-78G90-000
PPS ASSY
CVT; 1999-10-01~ |
26142-78G90-000 |
— | ||
| replacement | |||||
|
30
|
30
26142-78G91-000 Pps AssyCVT; 1999-10-01~ |
26142-78G91-000 |
from US $353.26 |
||
|
31
|
31
24773-78G90-000
ホース,エアインレットダクト,ロア
CVT; 1999-10-01~ |
24773-78G90-000 |
— | ||
|
32
|
32
22210-78G90-000
クラッチアッシ,パウダ
CVT; 1999-10-01~ |
22210-78G90-000 |
— | ||
|
33
|
33
22220-78G90-000
ホルダアッシ,ブラシ
CVT; 1999-10-01~ |
22220-78G90-000 |
— | ||
|
34
|
34
22620-78G90-000
プレート,ドライブ
CVT; 1999-10-01~ |
22620-78G90-000 |
— | ||
|
35
|
35
09103-10282-000 BOLT(10X18.5)CVT; 1999-10-01~ |
09103-10282-000 |
from US $2.08 |
||
|
36
|
36
01547-06123-000
Bolt
CVT; 1999-10-01~ |
01547-06123-000 |
— | ||
| replacements | |||||
|
36
|
36
01547-0612B-000 BoltCVT; 1999-10-01~ |
01547-0612B-000 |
from US $0.77 |
||
|
36
|
36
01547-0616B-000 BoltCVT; 1999-10-01~ |
01547-0616B-000 |
from US $0.76 |
||
|
37
|
37
37729-57E00-000
ブラケット,シフトスイッチハーネス
CVT; 1999-10-01~ |
37729-57E00-000 |
— | ||
|
38
|
38
24772-78G90-000
ホース,エアインレットダクト,アッパ
CVT; 1999-10-01~ |
24772-78G90-000 |
— | ||
|
39
|
39
01550-06203-000
Bolt
CVT; 1999-10-01~ |
01550-06203-000 |
— | ||
| replacement | |||||
|
39
|
39
01550-0620B-000 BoltBolt, inspection cap CVT; 1999-10-01~ |
01550-0620B-000 |
from US $0.76 |
||
|
40
|
40
24774-78G90-000
ブラケット,ダクトホース
CVT; 1999-10-01~ |
24774-78G90-000 |
— | ||
|
41
|
41
02162-06123-000
Bolt (6x12)
CVT; 1999-10-01~ |
02162-06123-000 |
— | ||
| replacements | |||||
|
41
|
41
02162-0612B-000 SCREWBolt CVT; 1999-10-01~ |
02162-0612B-000 |
from US $0.80 |
||
|
41
|
41
02162-0612A-000 SCREWBolt, bracket CVT; 1999-10-01~ |
02162-0612A-000 |
from US $0.79 |
||
|
42
|
42
04211-13149-000 PINCVT; 1999-10-01~ |
04211-13149-000 |
from US $1.44 |
||
|
43
|
43
01550-10453-000
Bolt
CVT; 1999-10-01~ |
01550-10453-000 |
— | ||
| replacement | |||||
|
43
|
43
01550-1045B-000 BoltCVT; 1999-10-01~ |
01550-1045B-000 |
from US $1.28 |
||
|
44
|
44
01550-10553-000
Bolt
CVT; 1999-10-01~ |
01550-10553-000 |
— | ||
| replacement | |||||
|
44
|
44
01550-1055B-000 BoltCVT; 1999-10-01~ |
01550-1055B-000 |
from US $1.60 |
||
|
45
|
45
01550-10603-000
Bolt
CVT; 1999-10-01~ |
01550-10603-000 |
— | ||
| replacements | |||||
|
45
|
45
01550-1060B-000 BoltCVT; 1999-10-01~ |
01550-1060B-000 |
US $1.60 |
||
|
45
|
45
01550-1060A-000 BoltCVT; 1999-10-01~ |
01550-1060A-000 |
from US $1.60 |
||
|
46
|
46
08316-10103-000
Nut
CVT; 1999-10-01~ |
08316-10103-000 |
— | ||
| replacement | |||||
|
46
|
46
08316-1010B-000 NUTCVT; 1999-10-01~ |
08316-1010B-000 |
from US $0.80 |
||
