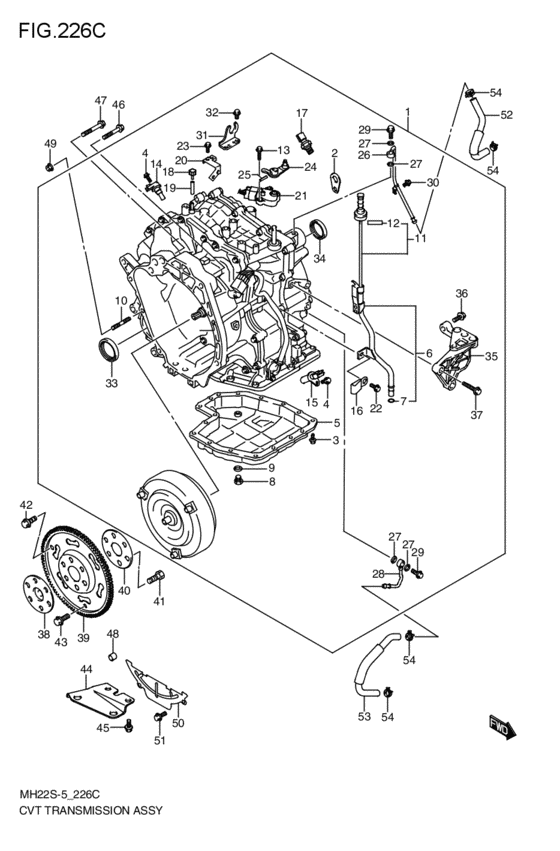

cvt - transmission assy (CVT; 2007-05-01~) Diagram Suzuki WAGON R/PLUS/SOLIO/WIDE
- Year
- 2007 - 2011
- Sales region
- Japan
- supercharge
- 4V
- drive
- 2WD
- transmission
- CVT
- grade
- FE
- abs
- ABS
- シートリフタ
- NLIFTER
Difficulties in parts search?
Difficulties in parts search?
| Description | OEM Part # | Price | |||
|---|---|---|---|---|---|
|
1
|
1
21000-65KF3-000
トランスミッションアッシ,オートマチック(CVT)
CVT; 2007-05-01~ |
21000-65KF3-000 |
— | ||
| replacement | |||||
|
1
|
1
21000-65KF5-000
New Genuine Part
CVT; 2007-05-01~ |
21000-65KF5-000 |
— | ||
|
2
|
2
11851-72B21-000 HOOK,ENGINECVT; 2007-05-01~ |
11851-72B21-000 |
from US $1.78 |
||
|
3
|
3
24362-65KF0-000
ボルト,オイルパン
CVT; 2007-05-01~ |
24362-65KF0-000 |
— | ||
|
4
|
4
26135-65KF0-000
ボルト,レボリューションセンサ
CVT; 2007-05-01~ |
26135-65KF0-000 |
— | ||
|
5
|
5
24761-65KF0-000
パン,オイル
CVT; 2007-05-01~ |
24761-65KF0-000 |
— | ||
|
6
|
6
24770-65KF0-000
チューブアッシ,トランスミッションオイルフィラ
CVT; 2007-05-01~ |
24770-65KF0-000 |
— | ||
|
7
|
7
09280-09008-000 O RING(D:2.1,ID:8.8)O ring (d:2.1,id:8.8) CVT; 2007-05-01~ |
09280-09008-000 |
from US $1.49 |
||
|
8
|
8
24823-65KF0-000
ボルト,ドレーン
CVT; 2007-05-01~ |
24823-65KF0-000 |
— | ||
|
9
|
9
24824-65KF0-000
ワッシャ,ドレーンプラグ
CVT; 2007-05-01~ |
24824-65KF0-000 |
— | ||
|
10
|
10
01421-1035B-000 BOLT,STUDCVT; 2007-05-01~ |
01421-1035B-000 |
US $17.30 |
||
|
11
|
11
24830-65KF0-000
ゲージ,トランスミッションオイルレベル
CVT; 2007-05-01~ |
24830-65KF0-000 |
— | ||
| replacement | |||||
|
11
|
11
24830-65KF1-000
ゲージ,トランスミッションオイルレベル
CVT; 2007-05-01~ |
24830-65KF1-000 |
— | ||
|
12
|
12
24839-65KF0-000
エンブレム,ATF
CVT; 2007-05-01~ |
24839-65KF0-000 |
— | ||
| replacement | |||||
|
12
|
12
24839-65KF1-000 EMBLEM,CVTFCVT; 2007-05-01~ |
24839-65KF1-000 |
US $3.28 |
||
|
13
|
13
25948-65KF0-000
ボルト,インヒビター
CVT; 2007-05-01~ |
25948-65KF0-000 |
— | ||
|
14
|
14
26141-65KF0-000
SENSOR ASSY,REVOLUTION
CVT; 2007-05-01~ |
26141-65KF0-000 |
— | ||
| replacement | |||||
|
14
|
14
26141-65KF1-000 SENSOR ASSY,REVOLUTIONCVT; 2007-05-01~ |
26141-65KF1-000 |
from US $63.20 |
||
|
15
|
15
26151-65KF0-000
センサアッシ,レボリューション
CVT; 2007-05-01~ |
26151-65KF0-000 |
— | ||
| replacement | |||||
|
15
|
15
26151-54LS1-000 SENSOR,REVOLUTIONCVT; 2007-05-01~ |
26151-54LS1-000 |
from US $42.56 |
||
|
16
|
16
26585-71B70-000 CLIP,HARN,NO.3CVT; 2007-05-01~ |
26585-71B70-000 |
US $3.02 |
||
|
17
|
17
26730-65KF0-000
センサアッシ,オイルプレッシャ
CVT; 2007-05-01~ |
26730-65KF0-000 |
— | ||
|
18
|
18
27991-78G10-000 PLUG,BREATHER HOSECVT; 2007-05-01~ |
27991-78G10-000 |
from US $1.15 |
||
|
19
|
19
27992-65KF0-000
ホース,ブリーザ
CVT; 2007-05-01~ |
27992-65KF0-000 |
— | ||
|
20
|
20
36651-58J20-000
ブラケット,エンジンハーネス
CVT; 2007-05-01~ |
36651-58J20-000 |
— | ||
|
21
|
21
37720-65KF0-000
スイッチアッシ,インヒビター
CVT; 2007-05-01~ |
37720-65KF0-000 |
— | ||
|
22
|
22
01550-0612A-000 BoltCVT; 2007-05-01~ |
01550-0612A-000 |
from US $0.76 |
||
|
23
|
23
01550-0612A-000 BoltCVT; 2007-05-01~ |
01550-0612A-000 |
from US $0.76 |
||
|
24
|
24
25942-65KF0-000
レバーアッシ,セレクトレンジ
CVT; 2007-05-01~ |
25942-65KF0-000 |
— | ||
|
25
|
25
25954-65KF0-000
ピン,レバー
CVT; 2007-05-01~ |
25954-65KF0-000 |
— | ||
|
26
|
26
22911-65KF0-000
パイプ,オイルクーラインレット
CVT; 2007-05-01~ |
22911-65KF0-000 |
— | ||
|
27
|
27
22913-63J10-000 GASKET,OIL PIPE UNION BOLTCVT; 2007-05-01~ |
22913-63J10-000 |
from US $1.15 |
||
|
28
|
28
22921-65KF0-000
パイプ,オイルクーラアウトレット
CVT; 2007-05-01~ |
22921-65KF0-000 |
— | ||
|
29
|
29
09360-10055-000 UNIONBolt, oil pipe union CVT; 2007-05-01~ |
09360-10055-000 |
from US $2.45 |
||
|
30
|
30
01550-0612A-000 BoltCVT; 2007-05-01~ |
01550-0612A-000 |
from US $0.76 |
||
|
31
|
31
28221-65KF0-000
ブラケット,セレクトケーブル
CVT; 2007-05-01~ |
28221-65KF0-000 |
— | ||
|
32
|
32
28223-61D00-000 BoltBolt, selector cable bracket CVT; 2007-05-01~ |
28223-61D00-000 |
US $3.97 |
||
|
33
|
33
27431-73H10-000 SEAL,OILCVT; 2007-05-01~ |
27431-73H10-000 |
from US $11.88 |
||
|
34
|
34
27431-73H30-000 SEAL,OILCVT; 2007-05-01~ |
27431-73H30-000 |
from US $14.58 |
||
|
35
|
35
11651-58J30-000
ブラケット,エンジンマウンチングレフト
CVT; 2007-05-01~ |
11651-58J30-000 |
— | ||
|
36
|
36
01550-1030A-000 BoltCVT; 2007-05-01~ |
01550-1030A-000 |
from US $1.12 |
||
|
37
|
37
01550-1035A-000 BoltBolt, fr fork upper CVT; 2007-05-01~ |
01550-1035A-000 |
from US $1.62 |
||
|
38
|
38
22611-75F10-000 FLANGE,T/C DRIVE PLATECVT; 2007-05-01~ |
22611-75F10-000 |
US $40.48 |
||
|
39
|
39
22620-72B22-000
プレート,T/Cドライブ
CVT; 2007-05-01~ |
22620-72B22-000 |
— | ||
| replacement | |||||
|
39
|
39
22620-72B23-000 PLATE,TC DRIVECVT; 2007-05-01~ |
22620-72B23-000 |
US $164.86 |
||
|
40
|
40
22631-75F10-000 PLATE,TC DRIVE REARCVT; 2007-05-01~ |
22631-75F10-000 |
US $8.76 |
||
|
41
|
41
09103-10282-000 BOLT(10X18.5)CVT; 2007-05-01~ |
09103-10282-000 |
from US $2.08 |
||
|
42
|
42
09103-08516-000 BOLT(8X9.5)CVT; 2007-05-01~ |
09103-08516-000 |
from US $1.12 |
||
|
43
|
43
09103-08517-000 BOLT(8X9.5)CVT; 2007-05-01~ |
09103-08517-000 |
from US $3.80 |
||
|
44
|
44
24791-65KF0-000
スチフナ,エンジン/トランスミッション
CVT; 2007-05-01~ |
24791-65KF0-000 |
— | ||
|
45
|
45
01550-1025C-000 BoltCVT; 2007-05-01~ |
01550-1025C-000 |
US $17.70 |
||
|
46
|
46
01550-1055A-000 BoltCVT; 2007-05-01~ |
01550-1055A-000 |
from US $5.88 |
||
|
47
|
47
01550-1055A-000 BoltCVT; 2007-05-01~ |
01550-1055A-000 |
from US $5.88 |
||
|
48
|
48
04211-13149-000 PINCVT; 2007-05-01~ |
04211-13149-000 |
from US $1.44 |
||
|
49
|
49
08316-1010A-000 NUTNut, kick starter CVT; 2007-05-01~ |
08316-1010A-000 |
from US $0.76 |
||
|
50
|
50
24793-65KF0-000
プレート,クラッチハウジングロア
CVT; 2007-05-01~ |
24793-65KF0-000 |
— | ||
|
51
|
51
02162-0610A-000 SCREWCVT; 2007-05-01~ |
02162-0610A-000 |
from US $0.64 |
||
|
52
|
52
22931-65KF0-000
ホース,オイルクーラインレット
CVT; 2007-05-01~ |
22931-65KF0-000 |
— | ||
|
53
|
53
22932-65KF0-000
ホース,オイルクーラアウトレット
CVT; 2007-05-01~ |
22932-65KF0-000 |
— | ||
|
54
|
54
09401-13419-000 CLIPCVT; 2007-05-01~ |
09401-13419-000 |
from US $1.76 |
||
