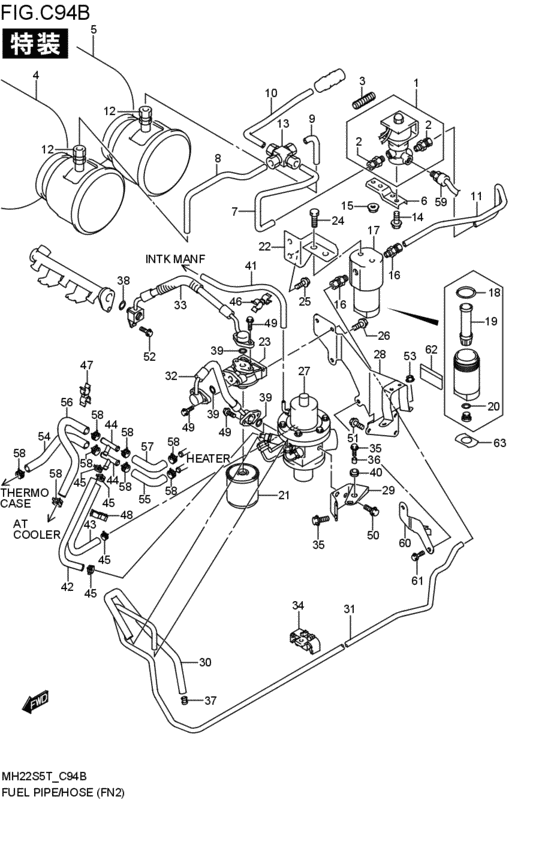

fuel pipe / hose (カソウ) (テンネンガスシャ:2ホンヨウキ; FN2; 2007-05-01~) Diagram Suzuki WAGON R/PLUS/SOLIO/WIDE
- Year
- 2007 - 2011
- Sales region
- Japan
- drive
- 2WD
- grade
- FN2
- rear seat
- RRSEAT
- リヤ固定装置
- RRLOCK-N
Difficulties in parts search?
Difficulties in parts search?
| Description | OEM Part # | Price | |||
|---|---|---|---|---|---|
|
1
|
1
15100-84D01-000
バルブ,フューエルシャットオフ
FN2; 2007-05-01~ |
15100-84D01-000 |
— | ||
|
2
|
2
15140-84D00-000
ジョイント,フューエルパイプ
FN2; 2007-05-01~ |
15140-84D00-000 |
— | ||
|
3
|
3
15109-84D00-000
プロテクタ,リードワイヤ
FN2; 2007-05-01~ |
15109-84D00-000 |
— | ||
|
4
|
4
15300-84D10-000
シリンダアッシ,CNG,NO.1
FN2; 2007-05-01~ |
15300-84D10-000 |
— | ||
|
5
|
5
15300-84D20-000
シリンダアッシ,CNG,NO.2
FN2; 2007-05-01~ |
15300-84D20-000 |
— | ||
|
6
|
6
15441-84D10-000
ブラケット,シャットオフバルブ
FN2; 2007-05-01~ |
15441-84D10-000 |
— | ||
|
7
|
7
15812-84D10-000
パイプ,フューエルコネクタツーシャットオフ
FN2; 2007-05-01~ |
15812-84D10-000 |
— | ||
|
8
|
8
15814-84D10-000
パイプ,フューエルシリンダNO.1ツーコネクタ
FN2; 2007-05-01~ |
15814-84D10-000 |
— | ||
|
9
|
9
15814-84D20-000
パイプ,フューエルシリンダNO.2ツーコネクタ
FN2; 2007-05-01~ |
15814-84D20-000 |
— | ||
|
10
|
10
15816-84D10-000
パイプ,フューエルチェックバルブツーコネクタ
FN2; 2007-05-01~ |
15816-84D10-000 |
— | ||
|
11
|
11
15833-84D10-000
パイプ,フューエルシャットオフツーフィルタ
FN2; 2007-05-01~ |
15833-84D10-000 |
— | ||
|
12
|
12
89113-84DA0-000
コネクタ,CNGシリンダバルブ
FN2; 2007-05-01~ |
89113-84DA0-000 |
— | ||
|
13
|
13
89221-84DA0-000
コネクタ,クロス
FN2; 2007-05-01~ |
89221-84DA0-000 |
— | ||
|
14
|
14
01550-0812A-000 BoltFN2; 2007-05-01~ |
01550-0812A-000 |
from US $0.91 |
||
|
15
|
15
08316-1006A-000 NUTFN2; 2007-05-01~ |
08316-1006A-000 |
from US $0.80 |
||
|
16
|
16
15130-84D00-000
ジョイント,フューエルパイプ
FN2; 2007-05-01~ |
15130-84D00-000 |
— | ||
|
17
|
17
15410-84D00-000
フィルタアッシ,フューエル
FN2; 2007-05-01~ |
15410-84D00-000 |
— | ||
|
18
|
18
15411-84D00-000
Oリング,ハウジング
FN2; 2007-05-01~ |
15411-84D00-000 |
— | ||
|
19
|
19
15412-84D00-000
Elementair filter
FN2; 2007-05-01~ |
15412-84D00-000 |
— | ||
|
20
|
20
15413-84D00-000
Oリング,プラグ
FN2; 2007-05-01~ |
15413-84D00-000 |
— | ||
|
21
|
21
15410-84D40-000
フィルタ,フューエル(ロアサイド)
FN2; 2007-05-01~ |
15410-84D40-000 |
— | ||
|
22
|
22
15421-84D10-000
ブラケット,フューエルフィルタ
FN2; 2007-05-01~ |
15421-84D10-000 |
— | ||
|
23
|
23
15430-84D40-000
アダプタ,フューエルフィルタ
FN2; 2007-05-01~ |
15430-84D40-000 |
— | ||
|
24
|
24
09100-07001-000
ボルト,7X19
FN2; 2007-05-01~ |
09100-07001-000 |
— | ||
|
25
|
25
01550-0616A-000 BoltFN2; 2007-05-01~ |
01550-0616A-000 |
from US $0.76 |
||
|
26
|
26
01550-0816A-000 BoltBolt, rear FN2; 2007-05-01~ |
01550-0816A-000 |
from US $0.91 |
||
|
27
|
27
15610-84D40-000
レギュレータアッシ,フューエルプレッシャ
FN2; 2007-05-01~ |
15610-84D40-000 |
— | ||
|
28
|
28
15615-84D40-000
ブラケット,レギュレータ,NO.1
FN2; 2007-05-01~ |
15615-84D40-000 |
— | ||
|
29
|
29
15616-84D40-000
ブラケット,レギュレータ,NO.2
FN2; 2007-05-01~ |
15616-84D40-000 |
— | ||
|
30
|
30
15621-84D40-000
パイプ,フューエルリリーフ
FN2; 2007-05-01~ |
15621-84D40-000 |
— | ||
|
31
|
31
15811-84D40-000
パイプ,フューエル
FN2; 2007-05-01~ |
15811-84D40-000 |
— | ||
|
32
|
32
15815-84D40-000
ホース,フューエル(レギュレータツーフィルタ)
FN2; 2007-05-01~ |
15815-84D40-000 |
— | ||
|
33
|
33
15818-84D40-000
ホース,フューエル(フィルタツーエンジン)
FN2; 2007-05-01~ |
15818-84D40-000 |
— | ||
|
34
|
34
15893-83G01-000 CLAMP,FUEL PIPEFN2; 2007-05-01~ |
15893-83G01-000 |
US $1.52 |
||
|
35
|
35
09116-06150-000 BOLT(6X25)Bolt, air cleaner chamber FN2; 2007-05-01~ |
09116-06150-000 |
from US $1.28 |
||
|
36
|
36
09180-06289-000 SPACER(6.5X10X11.5)Spacer (6.8x10x11.5) FN2; 2007-05-01~ |
09180-06289-000 |
from US $1.68 |
||
|
37
|
37
09250-07004-000 PLUG(OD:9)FN2; 2007-05-01~ |
09250-07004-000 |
from US $4.66 |
||
|
38
|
38
09280-11001-000 O RING(D:2.4,ID:10.8)O ring (d:2.4,id:11.0) FN2; 2007-05-01~ |
09280-11001-000 |
from US $1.37 |
||
|
39
|
39
09280-18004-000 O RING(D:2.4,ID:17.8)O ring, front hook FN2; 2007-05-01~ |
09280-18004-000 |
from US $2.72 |
||
|
40
|
40
09320-10042-000 CUSHIONFN2; 2007-05-01~ |
09320-10042-000 |
from US $1.67 |
||
|
41
|
41
09355-35754-601
HOSE(3.5X7.5X601)
L:601>340; FN2; 2007-05-01~ |
09355-35754-601 |
— | ||
| replacement | |||||
|
41
|
41
09355-35006-601 Hose(3.5X7.5X601)L:601>340; FN2; 2007-05-01~ |
09355-35006-601 |
from US $5.78 |
||
|
42
|
42
09356-75141-600 HOSE(7.5X14.5X600)L:600>180; FN2; 2007-05-01~ |
09356-75141-600 |
from US $7.67 |
||
|
43
|
43
09356-75141-600 HOSE(7.5X14.5X600)L:600>200; FN2; 2007-05-01~ |
09356-75141-600 |
from US $7.67 |
||
|
44
|
44
09367-14002-000 JOINTFN2; 2007-05-01~ |
09367-14002-000 |
from US $4.41 |
||
|
45
|
45
09401-12410-000 CLIPClip, filter outlet FN2; 2007-05-01~ |
09401-12410-000 |
from US $1.35 |
||
|
46
|
46
09408-00152-000
CLAMP
FN2; 2007-05-01~ |
09408-00152-000 |
— | ||
|
47
|
47
09408-00166-000 CLAMPFN2; 2007-05-01~ |
09408-00166-000 |
US $33.50 |
||
|
48
|
48
09408-00173-000 CLAMPFN2; 2007-05-01~ |
09408-00173-000 |
US $26.90 |
||
|
49
|
49
01550-0620A-000 BoltFN2; 2007-05-01~ |
01550-0620A-000 |
from US $0.76 |
||
|
50
|
50
01550-0816A-000 BoltBolt, rear FN2; 2007-05-01~ |
01550-0816A-000 |
from US $0.91 |
||
|
51
|
51
01550-0816A-000 BoltBolt, rear FN2; 2007-05-01~ |
01550-0816A-000 |
from US $0.91 |
||
|
52
|
52
01550-0820A-000 BoltBolt, funnel bracket FN2; 2007-05-01~ |
01550-0820A-000 |
from US $1.12 |
||
|
53
|
53
08316-1008A-000 NUTNut, idle gear shaft FN2; 2007-05-01~ |
08316-1008A-000 |
from US $0.76 |
||
|
54
|
54
17871-84D40-000
ホース,ヒータインレット,NO.1
FN2; 2007-05-01~ |
17871-84D40-000 |
— | ||
|
55
|
55
17874-84D40-000
ホース,ATクーラ,NO.2
FN2; 2007-05-01~ |
17874-84D40-000 |
— | ||
|
56
|
56
17873-84D40-000
ホース,ATクーラ,NO.1
FN2; 2007-05-01~ |
17873-84D40-000 |
— | ||
|
57
|
57
17874-84D40-000
ホース,ATクーラ,NO.2
FN2; 2007-05-01~ |
17874-84D40-000 |
— | ||
|
58
|
58
09401-18403-000 CLIPClip, heater hose FN2; 2007-05-01~ |
09401-18403-000 |
from US $1.53 |
||
|
59
|
59
34810-84D00-000
センサアッシ,ガスプレッシャ
FN2; 2007-05-01~ |
34810-84D00-000 |
— | ||
|
60
|
60
15617-84D40-000
ブラケット,レギュレータ,NO.3
FN2; 2007-05-01~ |
15617-84D40-000 |
— | ||
|
61
|
61
01550-0616A-000 BoltFN2; 2007-05-01~ |
01550-0616A-000 |
from US $0.76 |
||
|
62
|
62
11968-84D00-000
ラベル,フィルタドレーンNO.1
FN2; 2007-05-01~ |
11968-84D00-000 |
— | ||
|
63
|
63
11969-84D00-000
ラベル,フィルタドレーンNO.2
FN2; 2007-05-01~ |
11969-84D00-000 |
— | ||
