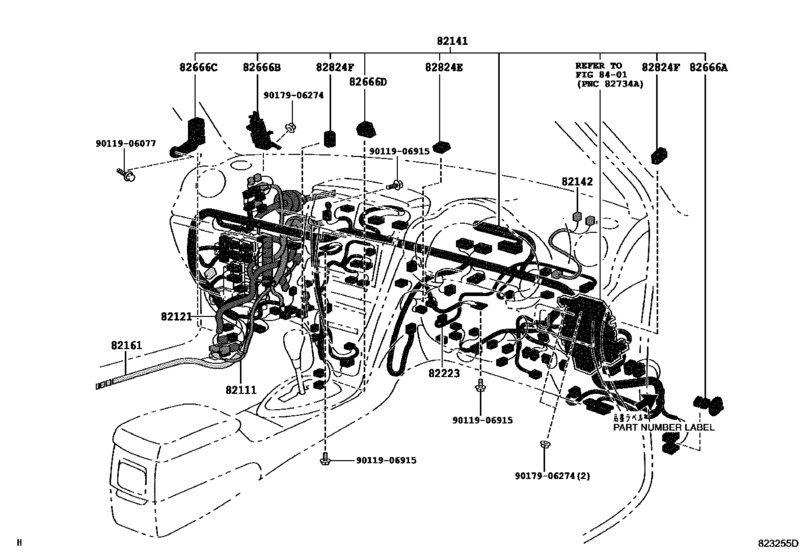

Wiring & Clamp ([09.2002 - ] インストルメント パネル (0209- )) Diagram Toyota CALDINA
- Year
- 2002 - 2007
- Sales region
- Japan
- Frame
- ST246
- grade
- GT4
- body
- WG
- ENGINE
- 3SGTE
- TRANSMISSION
- ATM
- From
- 09.2002
- To
- 06.2007
- Gear Shift Type
- 4FC
Difficulties in parts search?
Difficulties in parts search?
| Description | OEM Part # | Price | |||
|---|---|---|---|---|---|
|
82111
|
82111
82111-21440 Wire, Engine Room Main[09.2002 - 01.2005] ST246 Cエディション*(C); ST246 ヒンバン ラベル=82111−21440 |
82111-21440 |
US $1,863.68 |
||
|
82111
|
82111
82111-21450 Wire, Engine Room Main[09.2002 - 01.2005] ST246; ST246 ヒンバン ラベル=82111−21450 |
82111-21450 |
US $1,863.68 |
||
|
82111
|
82111
82111-21460 Wire, Engine Room Main[09.2002 - 01.2005] ST246 Cエディション*(C)&VSC; ST246 ヒンバン ラベル=82111−21460 |
82111-21460 |
US $1,863.68 |
||
|
82111
|
82111
82111-21470 Wire, Engine Room Main[09.2002 - 01.2005] ST246 VSC; ST246 Nエディション*(N)&スポーツABS; ST246 ヒンバン ラベル=82111−21470 |
82111-21470 |
US $2,038.40 |
||
|
82111
|
82111
82111-21550 Wire, Engine Room Main[01.2005 -] ST246; ST246 ヒンバンラベル=82111−21550 |
82111-21550 |
US $2,038.40 |
||
|
82121
|
82121
82121-21450 Wire, Engine[09.2002 - 01.2005] ST246 |
82121-21450 |
US $1,035.22 |
||
|
82121
|
82121
82121-21500 Wire, Engine[01.2005 -] ST246 |
82121-21500 |
US $1,191.01 |
||
|
82141
|
82141
82141-21570 Wire, Instrument Panel[09.2002 - 01.2005] ST246; ST246 ヒンバン ラベル=82141−21570 |
82141-21570 |
US $1,688.96 |
||
|
82141
|
82141
82141-21580 Wire, Instrument Panel[09.2002 - 06.2003] ST246 スポーツABS; ST246 ヒンバン ラベル=82141−21580 |
82141-21580 |
US $1,688.96 |
||
|
82141
|
82141
82141-21590 Wire, Instrument Panel[09.2002 - 11.2003] ST246 オーディオ−ナビ/TV/AM/FM/MD/CDチェンジャー 7スピーカ; ST246 ヒンバン ラベル=82141−21590 |
82141-21590 |
US $1,863.68 |
||
|
82141
|
82141
82141-21591 Wire, Instrument Panel[11.2003 - 01.2005] ST246 オーディオ−ナビ & G−BOOK; ST246 ヒンバン ラベル=82141−21591 |
82141-21591 |
US $1,688.96 |
||
|
82141
|
82141
82141-21600 Wire, Instrument Panel[09.2002 - 06.2003] ST246 スポーツABS&オーディオ−ナビ/TV/AM/FM/MD/CDチェンジャー 7スピ ーカ; ST246 ヒンバンラベル=82141−21600 |
82141-21600 |
US $1,863.68 |
||
|
82141
|
82141
82141-21601 Wire, Instrument Panel[11.2003 - 01.2005] ST246 Nエディション*(N)&スポーツABS&オーディオ−ナビ & G−BOOK; ST246 VSC&オーディオ−ナビ & G−BOOK; ST246 ヒンバン ラベル=82141−21601 |
82141-21601 |
US $1,688.96 |
||
|
82141
|
82141
82141-21720 Wire, Instrument Panel[09.2002 - 11.2003] ST246 オーディオ−ナビ/TV/AM/FM/MD/CDチェンジャー 7スピーカ&クリアラン ス&バックソナー−有り; ST246 ヒンバン ラベル=82141−21720 |
82141-21720 |
US $1,863.68 |
||
|
82141
|
82141
82141-21721 Wire, Instrument Panel[11.2003 - 01.2005] ST246 オーディオ−ナビ & G−BOOK&クリアランス&バックソナー−有り; ST246 ヒンバン ラベル=82141−21721 |
82141-21721 |
US $1,863.68 |
||
|
82141
|
82141
82141-21730 Wire, Instrument Panel[09.2002 - 06.2003] ST246 スポーツABS&オーディオ−ナビ/TV/AM/FM/MD/CDチェンジャー 7スピ ーカ&クリアランス&バックソナー−有り; ST246 ヒンバン ラベル=82141−21730 |
82141-21730 |
US $1,863.68 |
||
|
82141
|
82141
82141-21731 Wire, Instrument Panel[11.2003 - 01.2005] ST246 Nエディション*(N)&スポーツABS&オーディオ−ナビ & G−BOOK&クリア ランス&バックソナー−有り; ST246 VSC&オーディオ−ナビ & G−BOOK&クリアランス&バックソナー−有り; ST246 ヒンバンラベル=82141−21731 |
82141-21731 |
US $1,863.68 |
||
|
82141
|
82141
82141-21800 Wire, Instrument Panel[01.2005 -] ST246; ST246 ヒンバン ラベル=82141−21800 |
82141-21800 |
US $1,688.96 |
||
|
82141
|
82141
82141-21810 Wire, Instrument Panel[01.2005 -] ST246 オーディオ−ナビ & G−BOOK; ST246 ヒンバン ラベル=82141−21810 |
82141-21810 |
US $1,863.68 |
||
|
82142
|
82142
82142-21020 Wire, Instrument Panel, No.2[09.2002 - 01.2005] AZT24#,ST246,ZZT241..GT4,Z,ZT |
82142-21020 |
US $7.86 |
||
|
82161
|
82161
82161-21450 Wire, Floor[09.2002 - 11.2003] ST246; ST246 ヒンバン ラベル=82161−21450 |
82161-21450 |
US $1,033.76 |
||
|
82161
|
82161
82161-21451 Wire, Floor[11.2003 - 01.2005] ST246; ST246 ヒンバン ラベル=82161−21451 |
82161-21451 |
US $1,035.22 |
||
|
82161
|
82161
82161-21460 Wire, Floor[09.2002 - 11.2003] ST246 スポーツABS; ST246 VSC; ST246 ヒンバン ラベル=82161−21460 |
82161-21460 |
US $1,033.76 |
||
|
82161
|
82161
82161-21461 Wire, Floor[11.2003 - 01.2005] ST246 スポーツABS; ST246 VSC; ST246 ヒンバン ラベル=82161−21461 |
82161-21461 |
US $1,105.10 |
||
|
82161
|
82161
82161-21470 Wire, Floor[09.2002 - 11.2003] ST246 オーディオ−ナビ/TV/AM/FM/MD/CDチェンジャー 7スピーカ&クリアラン ス&バックソナー−有り; ST246 ヒンバン ラベル=82161−21470 |
82161-21470 |
US $1,189.55 |
||
|
82161
|
82161
82161-21471 Wire, Floor[11.2003 - 01.2005] ST246 オーディオ−ナビ & G−BOOK&クリアランス&バックソナー−有り; ST246 ヒンバンラベル=82161−21471 |
82161-21471 |
US $1,528.80 |
||
|
82161
|
82161
82161-21480 Wire, Floor[09.2002 - 11.2003] ST246 スポーツABS&オーディオ−ナビ/TV/AM/FM/MD/CDチェンジャー 7スピ ーカ&クリアランス&バックソナー−有り; ST246 VSC&オーディオ−ナビ/TV/AM/FM/MD/CDチェンジャー 7スピーカ&ク リアランス&バックソナー−有り; ST246 ヒンバンラベル=82161−21480 |
82161-21480 |
US $1,189.55 |
||
|
82161
|
82161
82161-21481 Wire, Floor[11.2003 - 01.2005] ST246 VSC&オーディオ−ナビ & G−BOOK&クリアランス&バックソナー−有り; ST246 スポーツABS&オーディオ−ナビ & G−BOOK&クリアランス&バックソナー−有 り; ST246 ヒンバン ラベル=82161−21481 |
82161-21481 |
US $1,528.80 |
||
|
82161
|
82161
82161-21510 Wire, Floor[09.2002 - 11.2003] ST246 オーディオ−ナビ/TV/AM/FM/MD/CDチェンジャー 7スピーカ; ST246 ヒンバン ラベル=82161−21510 |
82161-21510 |
US $1,189.55 |
||
|
82161
|
82161
82161-21511 Wire, Floor[11.2003 - 01.2005] ST246 オーディオ−ナビ & G−BOOK; ST246 ヒンバン ラベル=82161−21511 |
82161-21511 |
US $1,356.99 |
||
|
82161
|
82161
82161-21520 Wire, Floor[09.2002 - 11.2003] ST246 スポーツABS&オーディオ−ナビ/TV/AM/FM/MD/CDチェンジャー 7スピ ーカ; ST246 VSC&オーディオ−ナビ/TV/AM/FM/MD/CDチェンジャー 7スピーカ; ST246 ヒンバン ラベル=82161−21520 |
82161-21520 |
US $1,189.55 |
||
|
82161
|
82161
82161-21521 Wire, Floor[11.2003 - 01.2005] ST246 VSC&オーディオ−ナビ & G−BOOK; ST246 スポーツABS&オーディオ−ナビ & G−BOOK; ST246 ヒンバン ラベル=82161−21521 |
82161-21521 |
US $1,356.99 |
||
|
82161
|
82161
82161-21670 Wire, Floor[01.2005 -] ST246; ST246 ヒンバン ラベル=82161−21670 |
82161-21670 |
US $1,105.10 |
||
|
82161
|
82161
82161-21680 Wire, Floor[01.2005 -] ST246 オーディオ−ナビ & G−BOOK; ST246 ヒンバン ラベル=82161−21680 |
82161-21680 |
US $1,356.99 |
||
|
82161
|
82161
82161-21690 Wire, Floor[01.2005 -] ST246 オーディオ−ナビ & G−BOOK&クリアランス&バックソナー−有り; ST246 ヒンバン ラベル=82161−21690 |
82161-21690 |
US $1,528.80 |
||
|
82223
|
82223
82223-20230 Wire, Switch[09.2002 - 01.2005] ST246,ZZT241 |
82223-20230 |
US $19.66 |
||
|
82666A
|
82666A
82666-20280 Holder, Connector No.2[09.2002 - 01.2005] AZT24#,ST246,ZZT241 |
82666-20280 |
US $0.87 |
||
|
82666B
|
82666B
82666-52010 Holder, Connector[09.2002 - 01.2005] AZT24#,ST246,ZZT241 |
82666-52010 |
US $17.91 |
||
|
82666C
|
82666C
82666-20390 Holder, Connector No.4[09.2002 - 01.2005] AZT24#,ST246,ZZT241 |
82666-20390 |
US $26.21 |
||
|
82666D
|
82666D
82666-21050 Holder, Connector No.5[09.2002 - 01.2005] AZT24#,ST246,ZZT241 |
82666-21050 |
US $8.30 |
||
|
82824E
|
82824E
82824-28180 Connector, Wiring Harness[09.2002 - 01.2005] AZT24#,ST246,ZZT241 |
82824-28180 |
US $6.41 |
||
|
82824F
|
82824F
82824-44030 Connector, Wiring Harness[09.2002 - 01.2005] AZT24#,ST246,ZZT241 |
82824-44030 |
US $5.53 |
||
|
9011906077
|
9011906077
90119-06077 Bolt |
90119-06077 |
US $1.43 |
||
|
9011906915
|
9011906915
90119-06915 BOLT WWASHER |
90119-06915 |
from US $0.55 |
||
|
9017906274
|
9017906274
90179-06274 Nut |
90179-06274 |
from US $0.70 |
