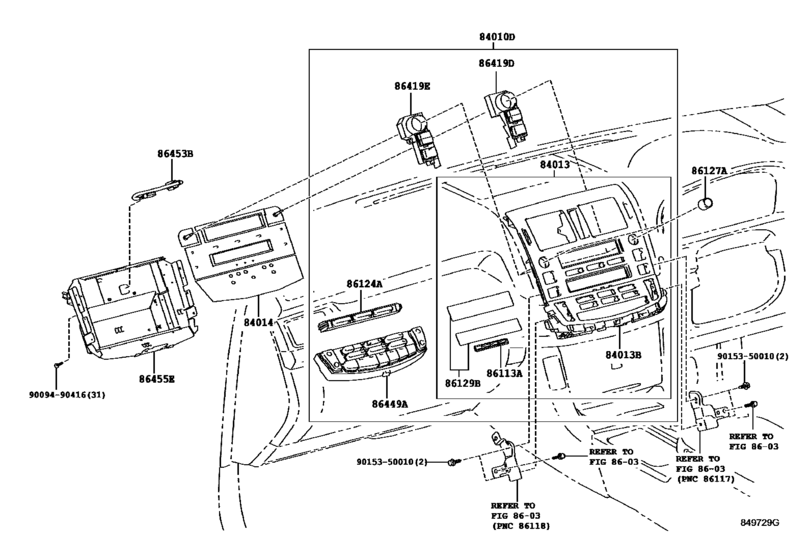

Switch & Relay & Computer ([02.2008 - ] ｲﾝｽﾄﾙﾒﾝﾄﾊﾟﾈﾙ2/2 (0802- )GRS200,201) Diagram Toyota CROWN/ MAJESTA
- Year
- 2008 - 2012
- Sales region
- Japan
- Frame
- GRS200
- grade
- ATH
- ENGINE
- 4GRFSE
- Model
- CROWN
- From
- 02.2008
- To
- 12.2012
- Building Condition
- CBU
Difficulties in parts search?
Difficulties in parts search?
| Description | OEM Part # | Price | |||
|---|---|---|---|---|---|
|
84010D
|
84010D
84012-30230
Control & Panel Assy, Integration
[02.2008 - 02.2010] GRS200,201..CBU 寒冷地仕様 |
84012-30230 |
— | ||
|
84010D
|
84010D
84012-30240
Control & Panel Assy, Integration
[02.2008 - 02.2010] GRS200,201..CBU; GRS200..ROY..CBU 寒冷地仕様＆リヤエアコン＆ダクト−オート（クールボックス付）＆ＥＭＶ＆ナビゲーショ ンシステム−ＨＤＤナビゲーション（ＢＬＵＥＴＯＯＴＨ対応）; GRS200,201..CBU 寒冷地仕様＆ＥＭＶ＆ナビゲーションシステム−ＨＤＤナビゲーション（ＢＬＵＥＴＯＯＴ Ｈ対応）; GRS200..ROY..CBU リヤエアコン＆ダクト−オート（クールボックス付）＆ＥＭＶ＆ナビゲーションシステム− ＨＤＤナビ |
84012-30240 |
— | ||
|
84013
|
84013
84013-30150
Panel Sub-Assy, Integration
[02.2008 - 02.2010] GRS200,201..CBU 寒冷地仕様; GRS200..ROY..CBU 寒冷地仕様＆リヤエアコン＆ダクト−オート（クールボックス付） |
84013-30150 |
— | ||
|
84013
|
84013
84013-30170
Panel Sub-Assy, Integration
[02.2008 - 02.2010] GRS200,201..CBU; GRS200..ROY..CBU 寒冷地仕様＆リヤエアコン＆ダクト−オート（クールボックス付）＆ＥＭＶ＆ナビゲーショ ンシステム−ＨＤＤナビゲーション（ＢＬＵＥＴＯＯＴＨ対応）; GRS200,201..CBU 寒冷地仕様＆ＥＭＶ＆ナビゲーションシステム−ＨＤＤナビゲーション（ＢＬＵＥＴＯＯＴ Ｈ対応）; GRS200..ROY..CBU リヤエアコン＆ダクト−オート（クールボックス付）＆ＥＭＶ＆ナビゲーションシステム− ＨＤＤナビ |
84013-30170 |
— | ||
|
84013B
|
84013B
84013-30160
Panel Sub-Assy, Integration, No.2
[02.2008 - 02.2010] GRS200,201..CBU 寒冷地仕様; GRS200..ROY..CBU 寒冷地仕様＆リヤエアコン＆ダクト−オート（クールボックス付） |
84013-30160 |
— | ||
|
84013B
|
84013B
84013-30180
Panel Sub-Assy, Integration, No.2
[02.2008 - 02.2010] GRS200,201..CBU; GRS200..ROY..CBU 寒冷地仕様＆リヤエアコン＆ダクト−オート（クールボックス付）＆ＥＭＶ＆ナビゲーショ ンシステム−ＨＤＤナビゲーション（ＢＬＵＥＴＯＯＴＨ対応）; GRS200,201..CBU 寒冷地仕様＆ＥＭＶ＆ナビゲーションシステム−ＨＤＤナビゲーション（ＢＬＵＥＴＯＯＴ Ｈ対応）; GRS200..ROY..CBU リヤエアコン＆ダクト−オート（クールボックス付）＆ＥＭＶ＆ナビゲーションシステム− ＨＤＤナビ |
84013-30180 |
— | ||
|
84014
|
84014
84014-30070
Board Sub-Assy, Printed Wire Integration
[02.2008 - 02.2010] GRS200,201..CBU; GRS200..ROY..CBU 寒冷地仕様＆リヤエアコン＆ダクト−オート（クールボックス付）＆ＥＭＶ＆ナビゲーショ ンシステム−ＨＤＤナビゲーション（ＢＬＵＥＴＯＯＴＨ対応）; GRS200,201..CBU 寒冷地仕様＆ＥＭＶ＆ナビゲーションシステム−ＨＤＤナビゲーション（ＢＬＵＥＴＯＯＴ Ｈ対応）; GRS200..ROY..CBU リヤエアコン＆ダクト−オート（クールボックス付）＆ＥＭＶ＆ナビゲーションシステム− ＨＤＤナビ |
84014-30070 |
— | ||
|
86113A
|
86113A
86113-30050 Switch, Multi-Display[02.2008 - 02.2010] GRS200,201..CBU; GRS200..ROY..CBU 寒冷地仕様＆リヤエアコン＆ダクト−オート（クールボックス付）＆ＥＭＶ＆ナビゲーショ ンシステム−ＨＤＤナビゲーション（ＢＬＵＥＴＯＯＴＨ対応）; GRS200,201..CBU 寒冷地仕様＆ＥＭＶ＆ナビゲーションシステム−ＨＤＤナビゲーション（ＢＬＵＥＴＯＯＴ Ｈ対応）; GRS200..ROY..CBU リヤエアコン＆ダクト−オート（クールボックス付）＆ＥＭＶ＆ナビゲーションシステム− ＨＤＤナビ |
86113-30050 |
US $117.94 |
||
|
86124A
|
86124A
86124-30120 Knob, Radio Receiver Tone Control[02.2008 - 02.2010] GRS200,201..CBU; GRS200..ROY..CBU 寒冷地仕様＆リヤエアコン＆ダクト−オート（クールボックス付）＆ＥＭＶ＆ナビゲーショ ンシステム−ＨＤＤナビゲーション（ＢＬＵＥＴＯＯＴＨ対応）; GRS200,201..CBU 寒冷地仕様＆ＥＭＶ＆ナビゲーションシステム−ＨＤＤナビゲーション（ＢＬＵＥＴＯＯＴ Ｈ対応）; GRS200..ROY..CBU リヤエアコン＆ダクト−オート（クールボックス付）＆ＥＭＶ＆ナビゲーションシステム− ＨＤＤナビ |
86124-30120 |
US $38.15 |
||
|
86127A
|
86127A
86127-30100 Knob,radio Receiver, No.1[02.2008 - 02.2010] GRS200,201..CBU; GRS200..ROY..CBU 寒冷地仕様＆リヤエアコン＆ダクト−オート（クールボックス付）＆ＥＭＶ＆ナビゲーショ ンシステム−ＨＤＤナビゲーション（ＢＬＵＥＴＯＯＴＨ対応）; GRS200,201..CBU 寒冷地仕様＆ＥＭＶ＆ナビゲーションシステム−ＨＤＤナビゲーション（ＢＬＵＥＴＯＯＴ Ｈ対応）; GRS200..ROY..CBU リヤエアコン＆ダクト−オート（クールボックス付）＆ＥＭＶ＆ナビゲーションシステム− ＨＤＤナビ |
86127-30100 |
US $13.10 |
||
|
86129B
|
86129B
86129-30040 Filter, Multi-Display[02.2008 - 02.2010] GRS200,201..CBU; GRS200..ROY..CBU 寒冷地仕様＆リヤエアコン＆ダクト−オート（クールボックス付）＆ＥＭＶ＆ナビゲーショ ンシステム−ＨＤＤナビゲーション（ＢＬＵＥＴＯＯＴＨ対応）; GRS200,201..CBU 寒冷地仕様＆ＥＭＶ＆ナビゲーションシステム−ＨＤＤナビゲーション（ＢＬＵＥＴＯＯＴ Ｈ対応）; GRS200..ROY..CBU リヤエアコン＆ダクト−オート（クールボックス付）＆ＥＭＶ＆ナビゲーションシステム− ＨＤＤナビ |
86129-30040 |
US $64.65 |
||
|
86419D
|
86419D
86419-30050 Knob, Audio Module, Rh[02.2008 - 02.2010] GRS200,201..CBU; GRS200..ROY..CBU 寒冷地仕様＆リヤエアコン＆ダクト−オート（クールボックス付）＆ＥＭＶ＆ナビゲーショ ンシステム−ＨＤＤナビゲーション（ＢＬＵＥＴＯＯＴＨ対応）; GRS200,201..CBU 寒冷地仕様＆ＥＭＶ＆ナビゲーションシステム−ＨＤＤナビゲーション（ＢＬＵＥＴＯＯＴ Ｈ対応）; GRS200..ROY..CBU リヤエアコン＆ダクト−オート（クールボックス付）＆ＥＭＶ＆ナビゲーションシステム− ＨＤＤナビ |
86419-30050 |
US $37.27 |
||
|
86419E
|
86419E
86419-30060 Knob, Audio Module, Lh[02.2008 - 02.2010] GRS200,201..CBU 寒冷地仕様; GRS200..ROY..CBU 寒冷地仕様＆リヤエアコン＆ダクト−オート（クールボックス付） |
86419-30060 |
US $37.27 |
||
|
86419E
|
86419E
86419-30070 Knob, Audio Module, Lh[02.2008 - 02.2010] GRS200,201..CBU; GRS200..ROY..CBU 寒冷地仕様＆リヤエアコン＆ダクト−オート（クールボックス付）＆ＥＭＶ＆ナビゲーショ ンシステム−ＨＤＤナビゲーション（ＢＬＵＥＴＯＯＴＨ対応）; GRS200,201..CBU 寒冷地仕様＆ＥＭＶ＆ナビゲーションシステム−ＨＤＤナビゲーション（ＢＬＵＥＴＯＯＴ Ｈ対応）; GRS200..ROY..CBU リヤエアコン＆ダクト−オート（クールボックス付）＆ＥＭＶ＆ナビゲーションシステム− ＨＤＤナビ |
86419-30070 |
US $29.85 |
||
|
86449A
|
86449A
86449-30060 Knob,heater Control Module[02.2008 - 02.2010] GRS200,201..CBU; GRS200..ROY..CBU 寒冷地仕様＆リヤエアコン＆ダクト−オート（クールボックス付）＆ＥＭＶ＆ナビゲーショ ンシステム−ＨＤＤナビゲーション（ＢＬＵＥＴＯＯＴＨ対応）; GRS200,201..CBU 寒冷地仕様＆ＥＭＶ＆ナビゲーションシステム−ＨＤＤナビゲーション（ＢＬＵＥＴＯＯＴ Ｈ対応）; GRS200..ROY..CBU リヤエアコン＆ダクト−オート（クールボックス付）＆ＥＭＶ＆ナビゲーションシステム− ＨＤＤナビ |
86449-30060 |
US $125.22 |
||
|
86453B
|
86453B
86453-30110 Wire, Multi-Media Module[02.2008 - 02.2010] GRS200,201..CBU; GRS200..ROY..CBU 寒冷地仕様＆リヤエアコン＆ダクト−オート（クールボックス付）＆ＥＭＶ＆ナビゲーショ ンシステム−ＨＤＤナビゲーション（ＢＬＵＥＴＯＯＴＨ対応）; GRS200,201..CBU 寒冷地仕様＆ＥＭＶ＆ナビゲーションシステム−ＨＤＤナビゲーション（ＢＬＵＥＴＯＯＴ Ｈ対応）; GRS200..ROY..CBU リヤエアコン＆ダクト−オート（クールボックス付）＆ＥＭＶ＆ナビゲーションシステム− ＨＤＤナビ |
86453-30110 |
US $8.01 |
||
|
86455E
|
86455E
86455-30060 Case, Multi-Media Module[02.2008 - 02.2010] GRS200,201..CBU; GRS200..ROY..CBU 寒冷地仕様＆リヤエアコン＆ダクト−オート（クールボックス付）＆ＥＭＶ＆ナビゲーショ ンシステム−ＨＤＤナビゲーション（ＢＬＵＥＴＯＯＴＨ対応）; GRS200,201..CBU 寒冷地仕様＆ＥＭＶ＆ナビゲーションシステム−ＨＤＤナビゲーション（ＢＬＵＥＴＯＯＴ Ｈ対応）; GRS200..ROY..CBU リヤエアコン＆ダクト−オート（クールボックス付）＆ＥＭＶ＆ナビゲーションシステム− ＨＤＤナビ |
86455-30060 |
US $46.88 |
||
|
9009490416
|
9009490416
90094-90416
New Genuine Part
|
90094-90416 |
— | ||
|
9015350010
|
9015350010
90153-50010 BOLT |
90153-50010 |
from US $0.74 |
