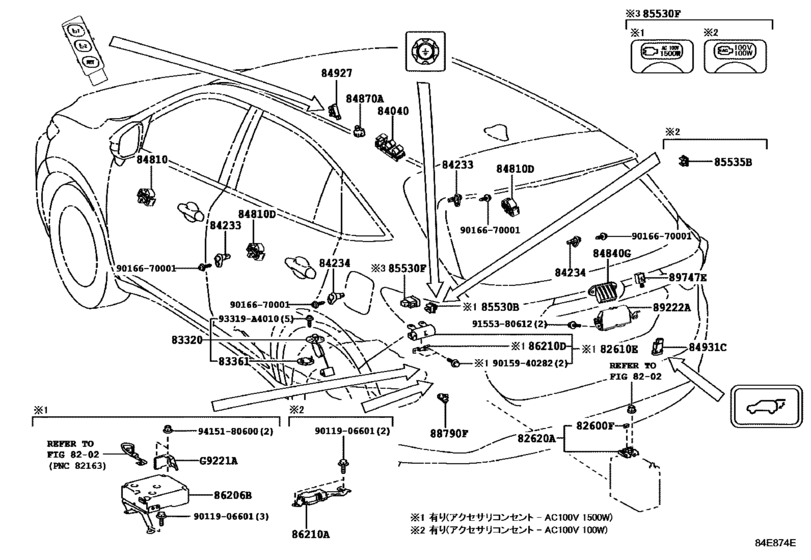

Switch & Relay & Computer ([12.2013 - ] DOOR,ROOF,FL00R & BACK DOOR (1312- )) Diagram Toyota HARRIER
- Year
- 2014 - 2017
- Sales region
- Japan
- Frame
- AVU65
- grade
- ELEGC
- body
- WG
- ENGINE
- 2ARFXE
- TRANSMISSION
- CVT
- Model
- HARRIER HYBRID
- From
- 01.2014
- To
- 05.2017
- Seating Capacity
- 05S
- Vehicle Model
- Harrier Hybrid
- Fuel Induction
- HTWC
Difficulties in parts search?
Difficulties in parts search?
| Description | OEM Part # | Price | |||
|---|---|---|---|---|---|
|
82600F
|
82600F
90982-09020 Fusible Link[01.2014 - 05.2017] AVU65 ７．５Ａ，ミニ ヒューズ |
90982-09020 |
from US $0.90 |
||
|
82610E
|
82610E
82610-48030 Block Assy, Fuse[01.2014 -] AVU65..ELEGC,GRAND,PREM アクセサリー コネクター（ＮＯ．２）−有り（１５００Ｗ） |
82610-48030 |
US $154.34 |
||
|
82620A
|
82620A
82620-30300 Block Assy, Fusible Link[01.2014 -] AVU65..ELEGC,GRAND,PREM |
82620-30300 |
from US $10.31 |
||
|
83320
|
83320
83320-49255 Gage Assy, Fuel Sender[01.2014 -] AVU65..ELEGC,GRAND,PREM |
83320-49255 |
US $60.72 |
||
|
83361
|
83361
77169-14020 Gasket, Fuel Tank Vent[10.2014 -] AVU65..ELEGC,GRAND,PREM |
77169-14020 |
from US $5.28 |
||
|
84040
|
84040
84040-48160 Master Switch Assy,multiplex Network[12.2013 -] AVU65,ZSU6#..ELEGC,GRAND,PREM |
84040-48160 |
US $291.20 |
||
|
84233
|
84233
84231-60070 Switch, Courtesy Lamp[12.2013 -] AVU65,ZSU6#..ELEGC,GRAND,PREM |
84231-60070 |
from US $10.56 |
||
|
84234
|
84234
84231-60070 Switch, Courtesy Lamp[12.2013 -] AVU65,ZSU6#..ELEGC,GRAND,PREM |
84231-60070 |
from US $10.56 |
||
|
84810
|
84810
84810-48030 Switch Assy, Power Window Regulator[12.2013 -] AVU65,ZSU6#..ELEGC,GRAND,PREM |
84810-48030 |
US $67.34 |
||
|
84810D
|
84810D
84810-48030 Switch Assy, Power Window Regulator[12.2013 -] AVU65,ZSU6#..ELEGC,GRAND,PREM |
84810-48030 |
US $67.34 |
||
|
84840G
|
84840G
84840-48020 Switch Assy, Back Door Opener[12.2013 -] AVU65,ZSU6#..ELEGC,GRAND,PREM |
84840-48020 |
from US $49.15 |
||
|
84870A
|
84870A
84872-48030 Switch Assy, Outer Mirror[12.2013 -] AVU65,ZSU6#..ELEGC,GRAND,PREM |
84872-48030 |
US $85.84 |
||
|
84927
|
84927
84927-48060-C0 Switch, Seat Memory[12.2013 -] AVU65,ZSU6#..ELEGC シート表皮−本革,BLACK,TRIM2#,4#; AVU65,ZSU6#..PREM シート表皮−本革,BLACK,TRIM1#,2#,4# |
84927-48060-C0 |
US $50.38 |
||
|
84931C
|
84931C
84930-58010 Switch Assy, Door Control[12.2013 -] AVU65,ZSU6#..PREM; AVU65,ZSU6#..ELEGC ラゲージ ＆ バックドア−有り（パワーバックドア） |
84930-58010 |
US $53.81 |
||
|
85530B
|
85530B
85530-28050-C0 Socket Assy, Power Outlet, No.1[01.2014 -] AVU65..ELEGC アクセサリー コネクター（ＮＯ．２）−有り（１５００Ｗ）,BLACK,TRIM0#,2#,4#; AVU65..PREM アクセサリー コネクター（ＮＯ．２）−有り（１５００Ｗ）,BLACK,TRIM0#,1#,2#,4#; AVU65..GRAND アクセサリー コネクター（ＮＯ．２）−有り（１５００Ｗ）,BLACK,TRIM2#,4# |
85530-28050-C0 |
US $26.60 |
||
|
85530F
|
85530F
85530-58010-C1 Socket Assy, Power Outlet, No.1[01.2014 -] AVU65..ELEGC アクセサリー コネクター（ＮＯ．２）−有り（１５００Ｗ）,BLACK,TRIM0#,2#,4#; AVU65..PREM アクセサリー コネクター（ＮＯ．２）−有り（１５００Ｗ）,BLACK,TRIM0#,1#,2#,4#; AVU65..GRAND アクセサリー コネクター（ＮＯ．２）−有り（１５００Ｗ）,BLACK,TRIM2#,4# |
85530-58010-C1 |
US $23.59 |
||
|
85535B
|
85535B
85535-48150 Cover, Power Outlet Socket, No.1[12.2013 -] AVU65,ZSU6#..ELEGC,GRAND,PREM |
85535-48150 |
US $5.97 |
||
|
86206B
|
86206B
86206-48010 Inverter Sub-Assy, Voltage[01.2014 -] AVU65..ELEGC,GRAND,PREM アクセサリー コネクター（ＮＯ．２）−有り（１５００Ｗ） |
86206-48010 |
US $1,144.42 |
||
|
86210D
|
86210D
90982-11046 Fuse, High Voltage[01.2014 -] AVU65..ELEGC,GRAND,PREM アクセサリー コネクター（ＮＯ．２）−有り（１５００Ｗ） |
90982-11046 |
US $8.59 |
||
|
88790F
|
88790F
88790-22131 Thermistor, Cooler[01.2014 -] AVU65..ELEGC,GRAND,PREM |
88790-22131 |
from US $33.55 |
||
|
89222A
|
89222A
89222-48100
Computer, Multiplex Network Door
[12.2013 - 08.2014] AVU65,ZSU6#..PREM; AVU65,ZSU6#..ELEGC ラゲージ ＆ バックドア−有り（パワーバックドア） |
89222-48100 |
— | ||
| replacement | |||||
|
89222A
|
89222A
89222-48102 Computer, Multiplex Network Door[12.2013 - 08.2014] AVU65,ZSU6#..PREM; AVU65,ZSU6#..ELEGC ラゲージ ＆ バックドア−有り（パワーバックドア） |
89222-48102 |
US $358.40 |
||
|
89222A
|
89222A
89222-48101
Computer, Multiplex Network Door
[09.2014 - 11.2014] AVU65,ZSU6#..PREM; AVU65,ZSU6#..ELEGC ラゲージ ＆ バックドア−有り（パワーバックドア） |
89222-48101 |
— | ||
| replacement | |||||
|
89222A
|
89222A
89222-48102 Computer, Multiplex Network Door[09.2014 - 11.2014] AVU65,ZSU6#..PREM; AVU65,ZSU6#..ELEGC ラゲージ ＆ バックドア−有り（パワーバックドア） |
89222-48102 |
US $358.40 |
||
|
89222A
|
89222A
89222-48102 Computer, Multiplex Network Door[12.2014 -] AVU65,ZSU6#..PREM; AVU65,ZSU6#..ELEGC ラゲージ ＆ バックドア−有り（パワーバックドア） |
89222-48102 |
US $358.40 |
||
|
89747E
|
89747E
89747-30040 Buzzer, Wireless Door Lock[12.2013 -] AVU65,ZSU6#..PREM; AVU65,ZSU6#..ELEGC ラゲージ ＆ バックドア−有り（パワーバックドア） |
89747-30040 |
US $44.08 |
||
|
93319A4010
|
93319A4010
93319-A4010 SCREW WWASHER |
93319-A4010 |
from US $0.72 |
||
|
9011906601
|
9011906601
90119-06601
New Genuine Part
|
90119-06601 |
— | ||
|
9015940282
|
9015940282
90159-40282 New Genuine Part |
90159-40282 |
US $0.73 |
||
|
9016670001
|
9016670001
90166-70001 Screw Hex Lobular |
90166-70001 |
US $0.96 |
||
|
9155380612
|
9155380612
91553-80612 BOLT FLANGE |
91553-80612 |
from US $0.72 |
||
|
9415180600
|
9415180600
94151-80600 Nut, Cap(For Cylinder Head Cover) |
94151-80600 |
from US $0.72 |
||
|
G9221A
|
G9221A
G9221-48040 Cover, Inverter, Upper[01.2014 -] AVU65..ELEGC,GRAND,PREM アクセサリー コネクター（ＮＯ．２）−有り（１５００Ｗ） |
G9221-48040 |
US $8.15 |
||
