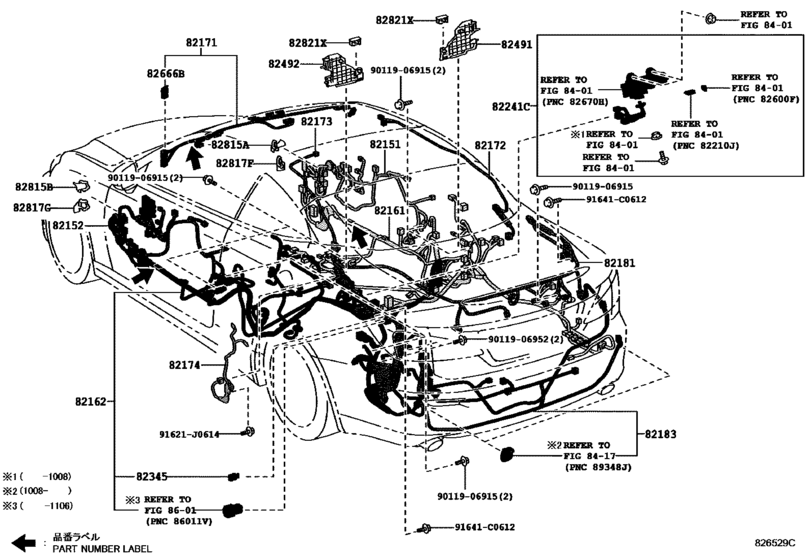

Wiring & Clamp ([04.2009 - ] ﾄﾞｱ,ﾌﾛｱ & ﾙｰﾌ (0904- )) Diagram Toyota LEXUS IS
- Year
- 2009 - 2014
- Sales region
- Japan
- Frame
- GSE20
- grade
- 250C
- ENGINE
- 4GRFSE
- TRANSMISSION
- ATM
- Model
- IS250
- From
- 04.2009
- To
- 08.2014
- Gear Shift Type
- 6FC
- Vehicle Model
- IS250C
Difficulties in parts search?
Difficulties in parts search?
| Description | OEM Part # | Price | |||
|---|---|---|---|---|---|
|
82151
|
82151
82151-53280 Wire, Front Door, RhFRONT DOOR, RH [04.2009 - 08.2010] GSE20 |
82151-53280 |
US $240.24 |
||
|
82151
|
82151
82151-53281 Wire, Front Door, Rh[08.2010 - 04.2012] GSE20 |
82151-53281 |
US $240.24 |
||
| replacement | |||||
|
82151
|
82151
82151-53282 Wire, Front Door, Rh[08.2010 - 04.2012] GSE20 |
82151-53282 |
US $199.47 |
||
|
82151
|
82151
82151-53282 Wire, Front Door, Rh[05.2012 - 08.2014] GSE20 |
82151-53282 |
US $199.47 |
||
|
82151
|
82151
82151-53290 Wire, Front Door, RhFRONT DOOR, RH [04.2009 - 08.2010] GSE20 ＶＥＲＳＩＯＮ Ｌ |
82151-53290 |
US $267.90 |
||
|
82151
|
82151
82151-53291 Wire, Front Door, Rh[08.2010 - 04.2012] GSE21; GSE20 ＶＥＲＳＩＯＮ Ｌ |
82151-53291 |
US $267.90 |
||
| replacement | |||||
|
82151
|
82151
82151-53292 Wire, Front Door, Rh[08.2010 - 04.2012] GSE21; GSE20 ＶＥＲＳＩＯＮ Ｌ |
82151-53292 |
US $222.77 |
||
|
82151
|
82151
82151-53292 Wire, Front Door, Rh[05.2012 - 08.2014] GSE21; GSE20 ＶＥＲＳＩＯＮ Ｌ |
82151-53292 |
US $222.77 |
||
|
82152
|
82152
82152-53300 Wire, Front Door, LhFRONT DOOR, LH [04.2009 - 08.2010] GSE20 |
82152-53300 |
US $240.24 |
||
|
82152
|
82152
82152-53301 Wire, Front Door, Lh[08.2010 - 04.2012] GSE20 |
82152-53301 |
US $240.24 |
||
| replacement | |||||
|
82152
|
82152
82152-53302 Wire, Front Door, Lh[08.2010 - 04.2012] GSE20 |
82152-53302 |
US $199.47 |
||
|
82152
|
82152
82152-53302 Wire, Front Door, Lh[05.2012 - 08.2014] GSE20 |
82152-53302 |
US $199.47 |
||
|
82152
|
82152
82152-53310 Wire, Front Door, LhFRONT DOOR, LH [04.2009 - 08.2010] GSE20 ＶＥＲＳＩＯＮ Ｌ |
82152-53310 |
US $240.24 |
||
|
82152
|
82152
82152-53311 Wire, Front Door, Lh[08.2010 - 04.2012] GSE21; GSE20 ＶＥＲＳＩＯＮ Ｌ |
82152-53311 |
US $240.24 |
||
| replacement | |||||
|
82152
|
82152
82152-53312 Wire, Front Door, Lh[08.2010 - 04.2012] GSE21; GSE20 ＶＥＲＳＩＯＮ Ｌ |
82152-53312 |
US $199.47 |
||
|
82152
|
82152
82152-53312 Wire, Front Door, Lh[05.2012 - 08.2014] GSE21; GSE20 ＶＥＲＳＩＯＮ Ｌ |
82152-53312 |
US $199.47 |
||
|
82161
|
82161
82161-53A40 Wire, FloorFLOOR [04.2009 - 08.2010] GSE20; GSE20 品番ラベル＝８２１６１−５３Ａ４０ |
82161-53A40 |
US $1,403.58 |
||
|
82161
|
82161
82161-53A41 Wire, Floor[08.2010 - 08.2012] GSE2#; GSE2# 品番ラベル＝８２１６１−５３Ａ４１ |
82161-53A41 |
US $1,403.58 |
||
|
82161
|
82161
82161-53A42 Wire, Floor[08.2012 - 08.2014] GSE2#; GSE2# 品番ラベル＝８２１６１−５３Ａ４２ |
82161-53A42 |
US $1,169.17 |
||
|
82161
|
82161
82161-53A50 Wire, FloorFLOOR [04.2009 - 08.2010] GSE20 プリクラッシュシステム−有り（＊ＰＳＢ＆＊ＰＢＡ＆＊ＰＢ）＆オーディオ−ＡＭ／ＦＭ ＤＶＤチェンジャ ＭＤ １２スピーカ ナビゲーション; GSE20 オーディオ−ＡＭ／ＦＭ ＤＶＤチェンジャ ＭＤ １２スピーカ ナビゲーション; GSE20 品番ラベル＝８２１６１−５３Ａ５０ |
82161-53A50 |
US $1,403.58 |
||
|
82161
|
82161
82161-53A51 Wire, Floor[08.2010 - 08.2012] GSE2# プリクラッシュシステム−有り（＊ＰＳＢ＆＊ＰＢＡ＆＊ＰＢ）＆オーディオ−ＡＭ／ＦＭ ＤＶＤチェンジャ ＭＤ １２スピーカ ナビゲーション; GSE2# オーディオ−ＡＭ／ＦＭ ＤＶＤチェンジャ ＭＤ １２スピーカ ナビゲーション; GSE2# 品番ラベル＝８２１６１−５３Ａ５１ |
82161-53A51 |
US $1,403.58 |
||
|
82161
|
82161
82161-53A52 Wire, Floor[08.2012 - 08.2014] GSE2# オーディオ−ＡＭ／ＦＭ ＤＶＤ １２スピーカ; GSE2# プリクラッシュシステム−有り（＊ＰＳＢ＆＊ＰＢＡ＆＊ＰＢ）＆オーディオ−ＡＭ／ＦＭ ＤＶＤ １２スピーカ; GSE2# 品番ラベル＝８２１６１−５３Ａ５２ |
82161-53A52 |
US $1,169.17 |
||
|
82162
|
82162
82162-53B70 Wire, Floor, No.2FLOOR, NO.2 [04.2009 - 08.2010] GSE20; GSE20 品番ラベル＝８２１６２−５３Ｂ７０ |
82162-53B70 |
US $1,688.96 |
||
|
82162
|
82162
82162-53B71 Wire, Floor, No.2[08.2010 - 06.2011] GSE2#; GSE2# 品番ラベル＝８２１６２−５３Ｂ７１ |
82162-53B71 |
US $1,688.96 |
||
|
82162
|
82162
82162-53B72 Wire, Floor, No.2[06.2011 - 08.2012] GSE2#; GSE2# 品番ラベル＝８２１６２−５３Ｂ７２ |
82162-53B72 |
US $1,688.96 |
||
|
82162
|
82162
82162-53B73 Wire, Floor, No.2[08.2012 - 08.2014] GSE2#; GSE2# 品番ラベル＝８２１６２−５３Ｂ７３ |
82162-53B73 |
US $1,397.76 |
||
|
82162
|
82162
82162-53B80 Wire, Floor, No.2FLOOR, NO.2 [04.2009 - 08.2010] GSE20 オーディオ−ＡＭ／ＦＭ ＤＶＤチェンジャ ＭＤ １２スピーカ ナビゲーション; GSE20 オーディオ−ＡＭ／ＦＭ ＤＶＤチェンジャ ＭＤ １２スピーカ ナビゲーション＆クリ アランス＆バックソナー−有り; GSE20 品番ラベル＝８２１６２−５３Ｂ８０ |
82162-53B80 |
US $1,688.96 |
||
|
82162
|
82162
82162-53B81 Wire, Floor, No.2[08.2010 - 06.2011] GSE2# オーディオ−ＡＭ／ＦＭ ＤＶＤチェンジャ ＭＤ １２スピーカ ナビゲーション; GSE2# オーディオ−ＡＭ／ＦＭ ＤＶＤチェンジャ ＭＤ １２スピーカ ナビゲーション＆クリ アランス＆バックソナー−有り; GSE2# 品番ラベル＝８２１６２−５３Ｂ８１ |
82162-53B81 |
US $1,688.96 |
||
|
82162
|
82162
82162-53B82 Wire, Floor, No.2[06.2011 - 08.2012] GSE2# オーディオ−ＡＭ／ＦＭ ＤＶＤチェンジャ ＭＤ １２スピーカ ナビゲーション; GSE2# オーディオ−ＡＭ／ＦＭ ＤＶＤチェンジャ ＭＤ １２スピーカ ナビゲーション＆クリ アランス＆バックソナー−有り; GSE2# 品番ラベル＝８２１６２−５３Ｂ８２ |
82162-53B82 |
US $1,688.96 |
||
|
82162
|
82162
82162-53B83 Wire, Floor, No.2[08.2012 - 08.2014] GSE2# オーディオ−ＡＭ／ＦＭ ＤＶＤ １２スピーカ; GSE2# オーディオ−ＡＭ／ＦＭ ＤＶＤ １２スピーカ＆クリアランス＆バックソナー−有り; GSE2# 品番ラベル＝８２１６２−５３Ｂ８３ |
82162-53B83 |
US $1,397.76 |
||
|
82171
|
82171
82171-53500 Wire, Roof, No.1ROOF, NO.1 [04.2009 - 08.2012] GSE2#; GSE2# 品番ラベル＝８２１７１−５３５００ |
82171-53500 |
US $101.92 |
||
|
82171
|
82171
82171-53501 Wire, Roof, No.1[08.2012 - 08.2014] GSE2#; GSE2# 品番ラベル＝８２１７１−５３５０１ |
82171-53501 |
US $84.45 |
||
|
82172
|
82172
82172-53010 Wire, Roof, No.2ROOF, NO.2 [04.2009 - 08.2014] GSE2# |
82172-53010 |
US $55.62 |
||
|
82173
|
82173
82173-53010 Wire, Roof, No.3ROOF, NO.3 [04.2009 - 08.2014] GSE2# |
82173-53010 |
US $47.61 |
||
|
82174
|
82174
82174-53010 Wire, Roof, No.4ROOF, NO.4 [04.2009 - 08.2014] GSE2# |
82174-53010 |
US $26.50 |
||
|
82181
|
82181
82181-53020 Wire, Luggage Room, No.1LUGGAGE ROOM, NO.1 [04.2009 - 08.2014] GSE2# |
82181-53020 |
US $297.02 |
||
|
82183
|
82183
82183-53020 Wire, Luggage Room, No.3LUGGAGE ROOM, NO.3 [04.2009 - 08.2010] GSE20 クリアランス＆バックソナー−有り |
82183-53020 |
US $57.22 |
||
|
82183
|
82183
82183-53021 Wire, Luggage Room, No.3[08.2010 - 08.2014] GSE2# クリアランス＆バックソナー−有り |
82183-53021 |
US $47.61 |
||
|
82241C
|
82241C
82241-53010 Wire, RelayRELAY [04.2009 - 08.2014] GSE2# |
82241-53010 |
US $133.95 |
||
|
82345
|
82345
82345-20060 Diode[04.2009 - 08.2014] GSE2# |
82345-20060 |
US $11.01 |
||
|
82491
|
82491
82811-53010 Plate, Wiring Harness Protector, No.1WIRING HARNESS PROTECTOR, NO.1 [04.2009 - 08.2014] GSE2# |
82811-53010 |
US $29.70 |
||
|
82492
|
82492
82811-53020 Plate, Wiring Harness Protector, No.2WIRING HARNESS PROTECTOR, NO.2 [04.2009 - 08.2014] GSE2# |
82811-53020 |
US $30.14 |
||
|
82666B
|
82666B
82666-60220 Holder, Connector No.3[04.2009 - 08.2014] GSE2# |
82666-60220 |
US $2.33 |
||
|
82815A
|
82815A
82815-53160 Cover, Wiring Harness ProtectorWIRING HARNESS PROTECTOR [04.2009 - 08.2014] GSE2# |
82815-53160 |
US $8.74 |
||
|
82815B
|
82815B
82815-53180 Cover, Wiring Harness ProtectorWIRING HARNESS PROTECTOR [04.2009 - 08.2014] GSE2# |
82815-53180 |
US $8.74 |
||
|
82817F
|
82817F
82817-53540 Protector, Wiring Harness, No.7WIRING HARNESS, NO.7 [04.2009 - 08.2014] GSE2# |
82817-53540 |
US $7.72 |
||
|
82817G
|
82817G
82817-53570 Protector, Wiring Harness, No.8WIRING HARNESS, NO.8 [04.2009 - 08.2014] GSE2# |
82817-53570 |
US $7.72 |
||
|
82821X
|
82821X
82821-53040 Cover, ConnectorCONNECTOR [04.2009 - 08.2014] GSE2# |
82821-53040 |
US $8.44 |
||
|
91621J0614
|
91621J0614
91621-J0614 BOLT W-WASHER |
91621-J0614 |
from US $0.87 |
||
|
91641C0612
|
91641C0612
91641-C0612 New Genuine Part |
91641-C0612 |
US $0.87 |
||
|
9011906915
|
9011906915
90119-06915 BOLT WWASHER |
90119-06915 |
from US $0.53 |
||
|
9011906952
|
9011906952
90119-06952 New Genuine Part |
90119-06952 |
US $1.08 |
||
