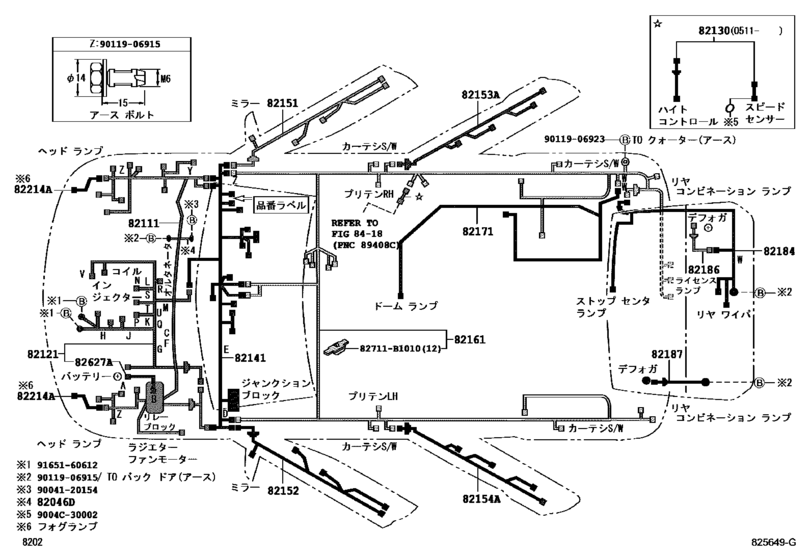

Wiring & Clamp ([05.2004 - 02.2010] (0405-1002)) Diagram Toyota PASSO
- Year
- 2006 - 2010
- Sales region
- Japan
- Frame
- KGC15
- grade
- RACY
- ENGINE
- 1KRFE
- TRANSMISSION
- ATM
- Model
- PASSO
- From
- 12.2006
- To
- 02.2010
- Gear Shift Type
- 4HC
- Vehicle Model
- PASSO
Difficulties in parts search?
Difficulties in parts search?
| Description | OEM Part # | Price | |||
|---|---|---|---|---|---|
|
82046D
|
82046D
82046-B1010 Wire Sub-Assy, Body Ground, No.1[12.2006 - 02.2010] KGC1#,QNC10 |
82046-B1010 |
US $2.62 |
||
|
82111
|
82111
82111-B1302 Wire, Engine Room Main[12.2006 - 02.2010] KGC1#,QNC10 |
82111-B1302 |
US $513.97 |
||
|
82111
|
82111
82111-B1312 Wire, Engine Room Main[12.2006 - 02.2010] KGC1#,QNC10..G,X ヘッド ランプ−ＨＩＤ（グレーハウジング）; KGC1#,QNC10..RACY ヘッド ランプ−ＨＩＤ（ブラックハウジング） |
82111-B1312 |
US $513.97 |
||
|
82121
|
82121
82121-B1011 Wire, Engine[12.2006 - 02.2010] KGC15 品番ラベル有り |
82121-B1011 |
US $356.72 |
||
|
82130
|
82130
48980-B1032 Harness Assy, Chassis Wire[12.2006 - 02.2010] KGC15..G,X ヘッド ランプ−ＨＩＤ（グレーハウジング）; KGC15..RACY ヘッド ランプ−ＨＩＤ（ブラックハウジング） |
48980-B1032 |
US $279.55 |
||
|
82141
|
82141
82141-B1620 Wire, Instrument Panel[12.2006 - 02.2010] KGC1#,QNC10..G,RACY ラベルニヒンバンヒョウジアリ |
82141-B1620 |
US $591.14 |
||
|
82151
|
82151
82151-B1160 Wire, Front Door, Rh[12.2006 - 02.2010] KGC1#,QNC10..RACY |
82151-B1160 |
US $116.48 |
||
|
82152
|
82152
82152-B1150 Wire, Front Door, Lh[12.2006 - 02.2010] KGC1#,QNC10..RACY; KGC15..G;KGC10,QNC10..G,X グレード パッケージ−Ｆ パッケージ |
82152-B1150 |
US $75.71 |
||
|
82153A
|
82153A
82153-B1020 Wire, Rear Door, Rh[12.2006 - 02.2010] KGC1#,QNC10 |
82153-B1020 |
US $39.75 |
||
|
82154A
|
82154A
82153-B1020 Wire, Rear Door, Rh[12.2006 - 02.2010] KGC1#,QNC10 |
82153-B1020 |
US $39.75 |
||
|
82161
|
82161
82161-B1011 Wire, Floor[12.2006 - 02.2010] KGC1#,QNC10 |
82161-B1011 |
US $433.89 |
||
|
82161
|
82161
82161-B1041 Wire, Floor[12.2006 - 02.2010] KGC1#,QNC10..G,X ヘッド ランプ−ＨＩＤ（グレーハウジング）＆リヤ フォグ ランプ−有り＆ＳＲＳ エ アバッグ−Ｄ／Ｐ、サイド、エアカーテン; KGC1#,QNC10..G,X ヘッド ランプ−ＨＩＤ（グレーハウジング）＆ＳＲＳ エアバッグ−Ｄ／Ｐ、サイド、エ アカーテン; KGC1#,QNC10..RACY ヘッド ランプ−ＨＩＤ（ブラックハウジング）＆リヤ フォグ ランプ−有り＆ＳＲＳ エアバッグ−Ｄ／Ｐ、サイド、エアカーテン; KGC1#,Q |
82161-B1041 |
US $513.97 |
||
|
82161
|
82161
82161-B1131 Wire, Floor[12.2006 - 02.2010] KGC1#,QNC10..G,X ヘッド ランプ−ＨＩＤ（グレーハウジング）; KGC1#,QNC10..G,X ヘッド ランプ−ＨＩＤ（グレーハウジング）＆リヤ フォグ ランプ−有り; KGC1#,QNC10..RACY ヘッド ランプ−ＨＩＤ（ブラックハウジング）; KGC1#,QNC10..RACY ヘッド ランプ−ＨＩＤ（ブラックハウジング）＆リヤ フォグ ランプ−有り; KGC1#,QNC10 リヤ フォグ ランプ−有り |
82161-B1131 |
US $433.89 |
||
|
82171
|
82171
82171-B1050 Wire, Roof, No.1[12.2006 - 02.2010] KGC1#,QNC10 |
82171-B1050 |
US $13.10 |
||
|
82184
|
82184
82184-B1010 Wire, Back Door, No.1[12.2006 - 02.2010] KGC1#,QNC10 |
82184-B1010 |
US $65.23 |
||
|
82186
|
82186
82186-B1010 Wire, Rear Window, No.1[12.2006 - 02.2010] KGC1#,QNC10 |
82186-B1010 |
US $4.80 |
||
|
82187
|
82187
82187-B1010 Wire, Rear Window, No.2[12.2006 - 02.2010] KGC1#,QNC10 |
82187-B1010 |
US $4.80 |
||
|
82214A
|
82214A
82214-B1030 Wire, Lamp[12.2006 - 02.2010] KGC1#,QNC10..RACY フォグ ランプ |
82214-B1030 |
US $12.38 |
||
|
82627A
|
82627A
82627-B1020 Wire, Fusible Link[12.2006 - 02.2010] KGC1#,QNC10 |
82627-B1020 |
US $50.23 |
||
|
9004C30002
|
9004C30002
9004C-30002 Ring, O (For Speed Sensor) |
9004C-30002 |
US $2.77 |
||
|
82711B1010
|
82711B1010
82711-B1010 Wire, Fuse To Fuse(for Combustion Heater) |
82711-B1010 |
US $2.91 |
||
|
9004120154
|
9004120154
90041-20154 New Genuine Part |
90041-20154 |
US $1.60 |
||
|
9011906915
|
9011906915
90119-06915 BOLT WWASHER |
90119-06915 |
from US $0.53 |
||
|
9011906923
|
9011906923
90119-06923 BOLT WWASHER |
90119-06923 |
US $1.08 |
||
|
9165160612
|
9165160612
91651-60612 BOLT |
91651-60612 |
US $1.61 |
