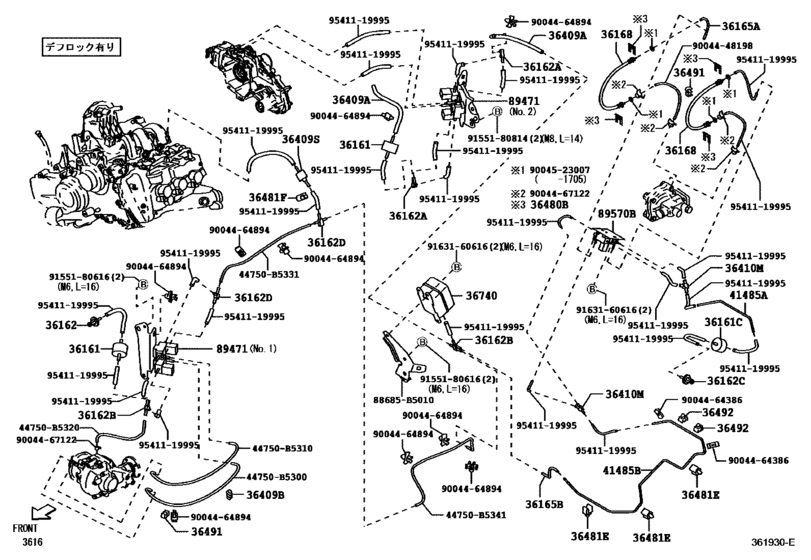

Transfer Vacuum Piping ([09.2014 - ] ﾃﾞﾌﾛｯｸ ｱﾘ (1409- )S510..5MT) Diagram Toyota PIXIS
- Year
- 2014 - 2018
- Sales region
- Japan
- Frame
- S510U
- grade
- EXT
- body
- TR
- Roof
- SRF
- ENGINE
- KFVE
- TRANSMISSION
- MTM
- Model
- PIXIS TRUCK
- From
- 09.2014
- Gear Shift Type
- 5MT
- Drive Train
- 4WD
- Vehicle Model
- PIXIS TRUCK
Difficulties in parts search?
Difficulties in parts search?
| Description | OEM Part # | Price | |||
|---|---|---|---|---|---|
|
36161
|
36161
90048-24010 Filter Assy, Air(For Front)[09.2014 - 10.2016] S510 |
90048-24010 |
US $16.89 |
||
|
36161C
|
36161C
90048-24010 Filter Assy, Air(For Front)[09.2014 - 10.2016] S510..EXT..5MT; S510..SPL..5MT 農用スペシャル＆トランスファ ＆ センタ− ディファレンシャル−パートタイム−４Ｗ Ｄ ＨＩ−ＬＯ（低速） |
90048-24010 |
US $16.89 |
||
|
36162
|
36162
90044-12061 Way, 2(For Front Check Valve)[09.2014 - 10.2016] S510 |
90044-12061 |
US $13.25 |
||
|
36162A
|
36162A
90044-13034 Way, 3(For Air Hose)[09.2014 - 10.2016] S510 |
90044-13034 |
US $4.37 |
||
|
36162B
|
36162B
90044-14015 Way, 4(For Transfer Vacuum)[09.2014 - 10.2016] S510..EXT..5MT; S510..SPL..5MT 農用スペシャル＆トランスファ ＆ センタ− ディファレンシャル−パートタイム−４Ｗ Ｄ ＨＩ−ＬＯ（低速） |
90044-14015 |
US $6.55 |
||
|
36162C
|
36162C
90044-12061 Way, 2(For Front Check Valve)[09.2014 - 10.2016] S510..EXT..5MT; S510..SPL..5MT 農用スペシャル＆トランスファ ＆ センタ− ディファレンシャル−パートタイム−４Ｗ Ｄ ＨＩ−ＬＯ（低速） |
90044-12061 |
US $13.25 |
||
|
36162D
|
36162D
90044-13053 Way, 3(For Hot Start Valve)[09.2014 - 10.2016] S510..EXT..5MT; S510..SPL..5MT 農用スペシャル＆トランスファ ＆ センタ− ディファレンシャル−パートタイム−４Ｗ Ｄ ＨＩ−ＬＯ（低速） |
90044-13053 |
US $4.37 |
||
|
36165A
|
36165A
90044-46727 Hose, Flexible(Vsv)[09.2014 - 10.2016] S510..EXT..5MT; S510..SPL..5MT 農用スペシャル＆トランスファ ＆ センタ− ディファレンシャル−パートタイム−４Ｗ Ｄ ＨＩ−ＬＯ（低速） |
90044-46727 |
US $4.37 |
||
|
36165B
|
36165B
44750-B5350 Hose(Check Valve, No.2)[09.2014 - 10.2016] S510..EXT..5MT; S510..SPL..5MT 農用スペシャル＆トランスファ ＆ センタ− ディファレンシャル−パートタイム−４Ｗ Ｄ ＨＩ−ＬＯ（低速） |
44750-B5350 |
US $22.71 |
||
|
36168
|
36168
42599-B5010 Hose, Flexible[09.2014 - 10.2016] S510..EXT..5MT; S510..SPL..5MT 農用スペシャル＆トランスファ ＆ センタ− ディファレンシャル−パートタイム−４Ｗ Ｄ ＨＩ−ＬＯ（低速） |
42599-B5010 |
US $48.78 |
||
|
36409A
|
36409A
44750-B5370 Hose (For Vacuum Tube)[09.2014 - 10.2016] S510..EXT;S510..SPL..4AT; S510..SPL..5MT 農用スペシャル＆トランスファ ＆ センタ− ディファレンシャル−パートタイム−４Ｗ Ｄ ＨＩ−ＬＯ（低速） |
44750-B5370 |
US $22.71 |
||
|
36409B
|
36409B
90044-64110
Clamp, Vacuum Tube
[09.2014 - 10.2016] S510 |
90044-64110 |
— | ||
|
36409S
|
36409S
90048-20008 Valve, Check, No.1[09.2014 - 10.2016] S510 |
90048-20008 |
US $26.54 |
||
|
36410M
|
36410M
90044-13053 Way, 3(For Hot Start Valve)[09.2014 - 10.2016] S510..EXT..5MT; S510..SPL..5MT 農用スペシャル＆トランスファ ＆ センタ− ディファレンシャル−パートタイム−４Ｗ Ｄ ＨＩ−ＬＯ（低速） |
90044-13053 |
US $4.37 |
||
|
36480B
|
36480B
90044-65038 Clamp (For Vacuum Check Valve)[09.2014 - 10.2016] S510..EXT..5MT; S510..SPL..5MT 農用スペシャル＆トランスファ ＆ センタ− ディファレンシャル−パートタイム−４Ｗ Ｄ ＨＩ−ＬＯ（低速） |
90044-65038 |
US $2.33 |
||
|
36481E
|
36481E
90044-64826 Clamp, Front Drive Vacuum Tube, No.1[09.2014 - 10.2016] S510..EXT..5MT; S510..SPL..5MT 農用スペシャル＆トランスファ ＆ センタ− ディファレンシャル−パートタイム−４Ｗ Ｄ ＨＩ−ＬＯ（低速） |
90044-64826 |
US $2.33 |
||
|
36481F
|
36481F
90044-64761 Clamp, Vacuum Tube[09.2014 - 10.2016] S510 |
90044-64761 |
from US $1.16 |
||
|
36491
|
36491
90044-64108 Clamp(For Vacuum Hose)[09.2014 - 10.2016] S510..EXT..5MT; S510..SPL..5MT 農用スペシャル＆トランスファ ＆ センタ− ディファレンシャル−パートタイム−４Ｗ Ｄ ＨＩ−ＬＯ（低速） |
90044-64108 |
US $1.46 |
||
|
36492
|
36492
90044-64687 Clamp, Front Drive Vacuum Tube, No.1[09.2014 - 10.2016] S510..EXT..5MT; S510..SPL..5MT 農用スペシャル＆トランスファ ＆ センタ− ディファレンシャル−パートタイム−４Ｗ Ｄ ＨＩ−ＬＯ（低速） |
90044-64687 |
US $2.91 |
||
|
36740
|
36740
36751-97501 Tank Assy, Transfer Vacuum[09.2014 - 10.2016] S510 |
36751-97501 |
US $54.02 |
||
|
41485A
|
41485A
41485-B5010 Tube, Differential Lock Clutch Pressure Apply[09.2014 - 10.2016] S510..EXT..5MT; S510..SPL..5MT 農用スペシャル＆トランスファ ＆ センタ− ディファレンシャル−パートタイム−４Ｗ Ｄ ＨＩ−ＬＯ（低速） |
41485-B5010 |
US $6.26 |
||
|
41485B
|
41485B
41485-B5040 Tube, Differential Lock Clutch Pressure Apply, No.2[09.2014 - 10.2016] S510..EXT..5MT; S510..SPL..5MT 農用スペシャル＆トランスファ ＆ センタ− ディファレンシャル−パートタイム−４Ｗ Ｄ ＨＩ−ＬＯ（低速） |
41485-B5040 |
US $18.05 |
||
|
89471
|
89471
89470-B5080 Valve Assy, Vacuum Switching[09.2014 - 10.2016] S510 ＮＯ．１ |
89470-B5080 |
US $100.46 |
||
|
89471
|
89471
89470-B5090 Valve Assy, Vacuum Switching[09.2014 - 10.2016] S510 ＮＯ．２ |
89470-B5090 |
US $103.38 |
||
|
89570B
|
89570B
89570-97510 Valve Assy, Vacuum Switching[09.2014 - 10.2016] S510..EXT..5MT ＮＯ．３; S510..SPL..5MT 農用スペシャル＆トランスファ ＆ センタ− ディファレンシャル−パートタイム−４Ｗ Ｄ ＨＩ−ＬＯ（低速）,ＮＯ．３ |
89570-97510 |
US $90.27 |
||
|
44750B5300
|
44750B5300
44750-B5300 Hose Assy, Vacuum |
44750-B5300 |
US $22.71 |
||
|
44750B5310
|
44750B5310
44750-B5310 Hose Assy, Vacuum |
44750-B5310 |
US $22.71 |
||
|
44750B5320
|
44750B5320
44750-B5320 Hose Assy, Vacuum |
44750-B5320 |
US $22.71 |
||
|
44750B5331
|
44750B5331
44750-B5331 Hose Assy, Vacuum |
44750-B5331 |
US $22.71 |
||
|
44750B5341
|
44750B5341
44750-B5341 Hose Assy, Vacuum |
44750-B5341 |
US $27.81 |
||
|
88685B5010
|
88685B5010
88685-B5010 Bracket, Air Conditioner Control Vacuum Tank |
88685-B5010 |
US $17.47 |
||
|
9004448198
|
9004448198
90044-48198 Hose (For Vacuum Tube) |
90044-48198 |
US $6.12 |
||
|
9004464386
|
9004464386
90044-64386 Clamp, Vacuum Tube |
90044-64386 |
US $2.91 |
||
|
9004464894
|
9004464894
90044-64894 New Genuine Part |
90044-64894 |
US $1.60 |
||
|
9004467122
|
9004467122
90044-67122 Clip(For Intake Manifold) |
90044-67122 |
US $3.23 |
||
|
9004523007
|
9004523007
90045-23007 Ring, E(For Clutch Release Cable) |
90045-23007 |
US $1.14 |
||
|
9155180616
|
9155180616
91551-80616 BOLT FLANGE |
91551-80616 |
from US $0.63 |
||
|
9155180814
|
9155180814
91551-80814 Bolt, Hexagon (For Rear Spring Seat Bolt) |
91551-80814 |
US $1.43 |
||
|
9163160616
|
9163160616
91631-60616
BOLT WWASHER
|
91631-60616 |
— | ||
| replacement | |||||
|
9163160616
|
9163160616
91631-B0616 BOLT WWASHER |
91631-B0616 |
from US $0.65 |
||
|
9541119995
|
9541119995
95411-19995
Hose, Vaccum
|
95411-19995 |
— | ||
| replacement | |||||
|
9541119995
|
9541119995
90999-92004 Hose, Vacuum, No.1 (For Front Drive Shift) |
90999-92004 |
from US $8.76 |
||
