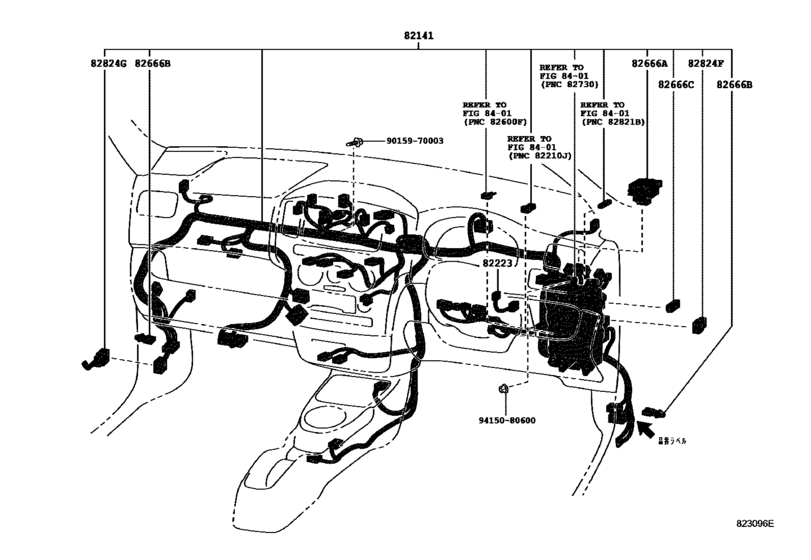

Wiring & Clamp ([06.2002 - ] ｲﾝｽﾄﾙﾒﾝﾄﾊﾟﾈﾙ (0206- )) Diagram Toyota PROBOX/ SUCCEED
- Year
- 2002 - 2013
- Sales region
- Japan
- Frame
- NCP58
- grade
- F
- body
- WG
- ENGINE
- 1NZFE
- TRANSMISSION
- ATM
- Model
- PROBOX
- From
- 06.2002
- To
- 10.2013
- Gear Shift Type
- 4FC
- Vehicle Model
- PROBOX
Difficulties in parts search?
Difficulties in parts search?
| Description | OEM Part # | Price | |||
|---|---|---|---|---|---|
|
82141
|
82141
82141-5DZ70 Wire, Instrument Panel[12.2009 - 06.2010] NCP58..TX; NCP58..4FC..F 運転席，助手席パワーウィンドウ有り; NCP58..4FC..F 前席，後席パワーウィンドウ有り; NCP58..4FC..F 品番ラベル＝８２１４１−５ＤＺ７０; NCP58..TX 品番ラベル＝８２１４１−５ＤＺ７０ |
82141-5DZ70 |
US $1,243.42 |
||
|
82141
|
82141
82141-5DZ80 Wire, Instrument Panel[12.2009 - 06.2010] NCP58..4FC..F 有り（ワイヤレスドアロック）＆運転席，助手席パワーウィンドウ有り; NCP58..TX 有り（ワイヤレスドアロック）; NCP58..4FC..F 有り（ワイヤレスドアロック）＆前席，後席パワーウィンドウ有り; NCP58..4FC..F 品番ラベル＝８２１４１−５ＤＺ８０; NCP58..TX 品番ラベル＝８２１４１−５ＤＺ８０ |
82141-5DZ80 |
US $1,243.42 |
||
|
82141
|
82141
82145-52860 Wire, Instrument Panel[06.2002 - 08.2005] NCP58..4FC..F; NCP58..4FC..F 品番ラベル＝８２１４５−５２８６０ |
82145-52860 |
US $1,356.99 |
||
|
82141
|
82141
82145-52861 Wire, Instrument Panel[08.2005 - 08.2008] NCP58..4FC..F; NCP58..4FC..F 品番ラベル＝８２１４５−５２８６１ |
82145-52861 |
US $1,356.99 |
||
|
82141
|
82141
82145-52862 Wire, Instrument Panel[08.2008 - 06.2010] NCP58..4FC..F; NCP58..4FC..F 品番ラベル＝８２１４５−５２８６２ |
82145-52862 |
US $1,129.86 |
||
|
82141
|
82141
82145-52890 Wire, Instrument Panel[06.2002 - 08.2005] NCP58..TX; NCP58..4FC..F 運転席，助手席パワーウィンドウ有り; NCP58..4FC..F 前席，後席パワーウィンドウ有り; NCP58..4FC..F 品番ラベル＝８２１４５−５２８９０; NCP58..TX 品番ラベル＝８２１４５−５２８９０ |
82145-52890 |
US $1,356.99 |
||
|
82141
|
82141
82145-52891 Wire, Instrument Panel[08.2005 - 08.2008] NCP58..TX; NCP58..4FC..F 運転席，助手席パワーウィンドウ有り; NCP58..4FC..F 前席，後席パワーウィンドウ有り; NCP58..4FC..F 品番ラベル＝８２１４５−５２８９１; NCP58..TX 品番ラベル＝８２１４５−５２８９１ |
82145-52891 |
US $1,356.99 |
||
|
82141
|
82141
82145-52892 Wire, Instrument Panel[08.2008 - 11.2009] NCP58..TX; NCP58..4FC..F 運転席，助手席パワーウィンドウ有り; NCP58..4FC..F 前席，後席パワーウィンドウ有り; NCP58..4FC..F 品番ラベル＝８２１４５−５２８９２; NCP58..TX 品番ラベル＝８２１４５−５２８９２ |
82145-52892 |
US $1,129.86 |
||
| replacement | |||||
|
82141
|
82141
82141-5DZ70 Wire, Instrument Panel[08.2008 - 11.2009] NCP58..TX; NCP58..4FC..F 運転席，助手席パワーウィンドウ有り; NCP58..4FC..F 前席，後席パワーウィンドウ有り; NCP58..4FC..F 品番ラベル＝８２１４５−５２８９２; NCP58..TX 品番ラベル＝８２１４５−５２８９２ |
82141-5DZ70 |
US $1,243.42 |
||
|
82141
|
82141
82146-52010 Wire, Instrument Panel[06.2002 - 08.2005] NCP58..4FC..F 有り（ワイヤレスドアロック）＆運転席，助手席パワーウィンドウ有り; NCP58..TX 有り（ワイヤレスドアロック）; NCP58..4FC..F 有り（ワイヤレスドアロック）＆前席，後席パワーウィンドウ有り; NCP58..4FC..F 品番ラベル＝８２１４６−５２０１０; NCP58..TX 品番ラベル＝８２１４６−５２０１０ |
82146-52010 |
US $1,356.99 |
||
|
82141
|
82141
82146-52011 Wire, Instrument Panel[08.2005 - 08.2008] NCP58..4FC..F 有り（ワイヤレスドアロック）＆運転席，助手席パワーウィンドウ有り; NCP58..TX 有り（ワイヤレスドアロック）; NCP58..4FC..F 有り（ワイヤレスドアロック）＆前席，後席パワーウィンドウ有り; NCP58..4FC..F 品番ラベル＝８２１４６−５２０１１; NCP58..TX 品番ラベル＝８２１４６−５２０１１ |
82146-52011 |
US $1,356.99 |
||
|
82141
|
82141
82146-52012 Wire, Instrument Panel[08.2008 - 11.2009] NCP58..4FC..F 有り（ワイヤレスドアロック）＆運転席，助手席パワーウィンドウ有り; NCP58..TX 有り（ワイヤレスドアロック）; NCP58..4FC..F 有り（ワイヤレスドアロック）＆前席，後席パワーウィンドウ有り; NCP58..4FC..F 品番ラベル＝８２１４６−５２０１２; NCP58..TX 品番ラベル＝８２１４６−５２０１２ |
82146-52012 |
US $1,129.86 |
||
| replacement | |||||
|
82141
|
82141
82141-5DZ80 Wire, Instrument Panel[08.2008 - 11.2009] NCP58..4FC..F 有り（ワイヤレスドアロック）＆運転席，助手席パワーウィンドウ有り; NCP58..TX 有り（ワイヤレスドアロック）; NCP58..4FC..F 有り（ワイヤレスドアロック）＆前席，後席パワーウィンドウ有り; NCP58..4FC..F 品番ラベル＝８２１４６−５２０１２; NCP58..TX 品番ラベル＝８２１４６−５２０１２ |
82141-5DZ80 |
US $1,243.42 |
||
|
82141
|
82141
82146-52013 Wire, Instrument Panel[06.2010 - 05.2012] NCP51,58..4FC; NCP51,58..4FC 品番ラベル＝８２１４６−５２０１３ |
82146-52013 |
US $1,265.26 |
||
|
82141
|
82141
82146-52014 Wire, Instrument Panel[05.2012 -] NCP51,58..4FC; NCP51,58..4FC 品番ラベル＝８２１４６−５２０１４ |
82146-52014 |
US $1,054.14 |
||
|
82666A
|
82666A
82666-52050 Holder, Connector No.2[06.2002 -] NCP5#,NLP51 |
82666-52050 |
US $14.27 |
||
|
82666B
|
82666B
82666-20270 Holder, Connector No.2[06.2002 -] NCP5#,NLP51 |
82666-20270 |
US $2.91 |
||
|
9015970003
|
9015970003
90159-70003 Bolt, W/washer |
90159-70003 |
from US $0.52 |
||
|
9415080600
|
9415080600
94150-80600 NUT FLANGE |
94150-80600 |
from US $0.66 |
||
