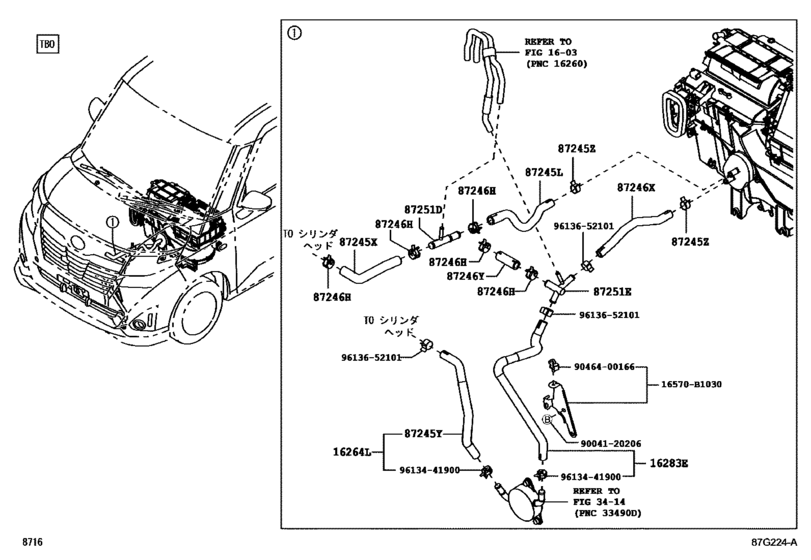

Heating & Air Conditioning - Water Piping ([11.2016 - ] TBO (1611- )TBO) Diagram Toyota TANK/ROOMY

Year
2016 - 2018
Sales region
Japan
Frame
M900A
grade
CTMG
ENGINE
1KRVET
TRANSMISSION
CVT
From
11.2016
No.of Doors
5D
Vehicle Model
TANK
Fuel Induction
TBO

Difficulties in parts search?

Parts list
Heating & Air Conditioning - Water Piping

Difficulties in parts search?

Heating & Air Conditioning - Water Piping
Description OEM Part # Price
16264L
16264L

16260-B1190

Hose, Water By-Pass, No.2

[11.2016 -] 1KRVET..M900

16260-B1190

US $19.95

16283E
16283E

16260-B1200

Hose, Water By-Pass, No.6

[11.2016 -] 1KRVET..M900

16260-B1200

US $23.88

87245L
87245L

87245-B1120

Hose, Heater Water, L

[11.2016 -] M900,910

87245-B1120

US $16.89

87245X
87245X

16261-B1390

Hose, Heater Water

[11.2016 -] M900..TBO

16261-B1390

US $13.98

87245Y
87245Y

16261-B1420

Hose, Heater Water

[11.2016 -] M900..TBO

16261-B1420

US $18.35

87245Z
87245Z

88718-97209

Clip, No.2(For Oil Cooler Hose)

[11.2016 -] M900,910

88718-97209

US $8.96

87246H
87246H

96136-42501

Clip(For Ventilation Hose)

[11.2016 -] M900..TBO

96136-42501

from US $3.17

87246X
87246X

87246-B1160

Hose, Heater Water

[11.2016 -] M900..TBO

87246-B1160

US $16.74

87246Y
87246Y

16261-B1410

Hose, Heater Water

[11.2016 -] M900..TBO

16261-B1410

US $6.26

87251D
87251D

16291-B1080

Joint, Water, No.1

[11.2016 -] M900..TBO

16291-B1080

US $22.13

87251E
87251E

16291-B1090

Joint, Water, No.2

[11.2016 -] M900..TBO

16291-B1090

US $23.73

16570B1030
16570B1030

16570-B1030

Pipe Assy, Radiator

16570-B1030

US $16.60

9004120206
9004120206

90041-20206

Bolt, Compressor, No.2

90041-20206

US $2.18

9046400166
9046400166

90464-00166

Clamp, Automatic Transmission Oil Cooler Tube, No.7

90464-00166

US $2.87

9613441900
9613441900

96134-41900

Clip Or Clamp(For Ventilation Hose)

96134-41900

from US $1.58

9613652101
9613652101

96136-52101

Clip(For Ventilation Hose)

96136-52101

from US $2.37
