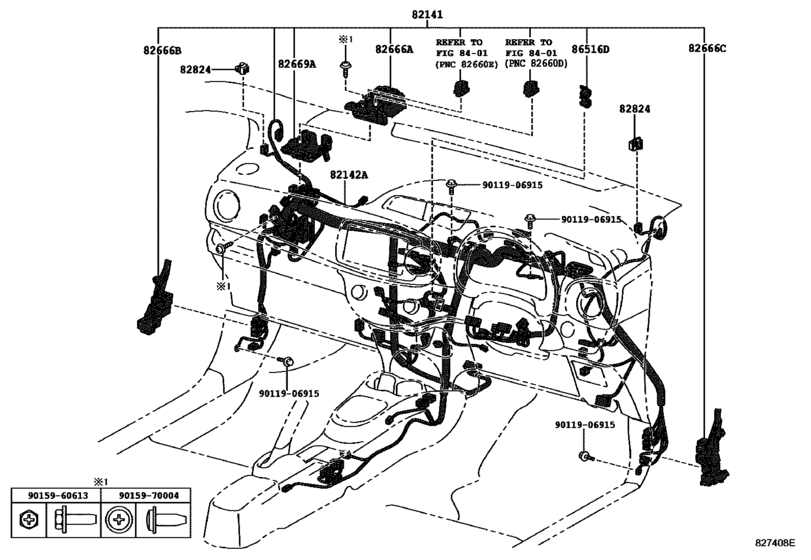

Wiring & Clamp ([12.2010 - ] ｲﾝｽﾄﾙﾒﾝﾄﾊﾟﾈﾙ (1012- )) Diagram Toyota VITZ
- Year
- 2010 - 2018
- Sales region
- Japan
- Frame
- NSP135
- grade
- U
- ENGINE
- 1NRFE
- TRANSMISSION
- CVT
- From
- 12.2010
- No.of Doors
- 5D
- Vehicle Model
- VITZ
- Fuel Induction
- HTWC
- Building Condition
- CBU
Difficulties in parts search?
Difficulties in parts search?
| Description | OEM Part # | Price | |||
|---|---|---|---|---|---|
|
82141
|
82141
82141-5DR80 Wire, Instrument Panel[12.2010 - 07.2011] NCP131..CVT..RS; NCP131..5F ワイヤレスドアロック−スマートキー：フロント＆バック（プッシュスタート付き）; NCP131,NSP13#..U..CBU ヘッドランプ−ディスチャージ |
82141-5DR80 |
US $860.50 |
||
| replacement | |||||
|
82141
|
82141
82141-5DR81 Wire, Instrument Panel[12.2010 - 07.2011] NCP131..CVT..RS; NCP131..5F ワイヤレスドアロック−スマートキー：フロント＆バック（プッシュスタート付き）; NCP131,NSP13#..U..CBU ヘッドランプ−ディスチャージ |
82141-5DR81 |
US $860.50 |
||
|
82141
|
82141
82141-5DR81 Wire, Instrument Panel[08.2011 - 05.2012] NCP131..CVT..RS; NCP131..5F ワイヤレスドアロック−スマートキー：フロント＆バック（プッシュスタート付き）; NCP131,NSP13#..U..CBU ヘッドランプ−ディスチャージ |
82141-5DR81 |
US $860.50 |
||
|
82141
|
82141
82141-5DR83 Wire, Instrument Panel[05.2012 - 04.2014] NCP131..CVT..RS; NCP131..5F ワイヤレスドアロック−スマートキー：フロント＆バック（プッシュスタート付き）; NCP131,NSP13#..U..CBU ヘッドランプ−ディスチャージ; NSP130..F..CBU 寒冷地仕様＆ワイヤレスドアロック−スマートキー：フロント＆バック（プッシュスタート 付き）＆ヘッドランプ−ディスチャージ＆フロントフォグランプ−有り＆シート表皮−“Ｓ ＭＩＬＥ ＥＤＩＴＩＯＮ”＊（Ａ）ｏｒ（Ｂ）; NSP130 |
82141-5DR83 |
US $716.35 |
||
|
82141
|
82141
82145-52A10 Wire, Instrument Panel[12.2010 - 07.2011] NCP131,NSP13#..U..CBU |
82145-52A10 |
US $860.50 |
||
| replacement | |||||
|
82141
|
82141
82145-52A11 Wire, Instrument Panel[12.2010 - 07.2011] NCP131,NSP13#..U..CBU |
82145-52A11 |
US $860.50 |
||
|
82141
|
82141
82145-52A11 Wire, Instrument Panel[08.2011 - 05.2012] NCP131,NSP13#..U..CBU |
82145-52A11 |
US $860.50 |
||
|
82141
|
82141
82145-52A13 Wire, Instrument Panel[05.2012 - 04.2014] NCP131,NSP13#..U..CBU; NSP130..F..CBU 寒冷地仕様＆ワイヤレスドアロック−スマートキー：フロント＆バック（プッシュスタート 付き）＆フロントフォグランプ−有り＆シート表皮−“ＳＭＩＬＥ ＥＤＩＴＩＯＮ”＊（ Ａ）ｏｒ（Ｂ）; NSP130..F..CBU 寒冷地仕様＆ワイヤレスドアロック−スマートキー：フロント＆バック（プッシュスタート 付き）＆フロントフォグランプ−有り＆シート表皮−“ＳＭＩＬＥ ＥＤＩＴＩＯＮ”＊（ Ａ）ｏｒ（ |
82145-52A13 |
US $716.35 |
||
|
82141
|
82141
82145-52T10 Wire, Instrument Panel[04.2014 - 07.2015] NCP131,NSP135..U..CBU |
82145-52T10 |
US $765.86 |
||
|
82141
|
82141
82145-52T11 Wire, Instrument Panel[07.2015 - 01.2016] NCP131,NSP135..U..CBU Ｔｏｙｏｔａ Ｓａｆｅｔｙ Ｓｅｎｓｅ−無し |
82145-52T11 |
US $765.86 |
||
|
82141
|
82141
82145-52V00 Wire, Instrument Panel[04.2014 - 07.2015] NCP131,NSP135..U..CBU ヘッドランプ−ＬＥＤ（メッキエクステンション） |
82145-52V00 |
US $825.55 |
||
|
82141
|
82141
82145-52V01 Wire, Instrument Panel[07.2015 - 01.2016] NCP131,NSP135..U..CBU Ｔｏｙｏｔａ Ｓａｆｅｔｙ Ｓｅｎｓｅ−無し＆ヘッドランプ−ＬＥＤ（メッキエクステ ンション） |
82145-52V01 |
US $825.55 |
||
|
82141
|
82141
82145-5CC20 Wire, Instrument Panel[07.2015 - 01.2017] NCP131,NSP135..U..CBU |
82145-5CC20 |
US $825.55 |
||
|
82141
|
82141
82145-5CD80 Wire, Instrument Panel[07.2015 - 01.2017] NCP131,NSP135..U..CBU ヘッドランプ−ＬＥＤ（メッキエクステンション） |
82145-5CD80 |
US $825.55 |
||
|
82141
|
82141
82145-5CL70 Wire, Instrument Panel[01.2017 -] NSP135..JEWL ワイヤレスドアロック−有り（スマートキー ＆ プッシュスタート）＆ヘッドランプ−Ｂ ｉ−Ｂｅａｍ ＬＥＤ（メッキ ＋ 塗装）; NSP135..U..CBU ヘッドランプ−Ｂｉ−Ｂｅａｍ ＬＥＤ（メッキ ＋ 塗装） |
82145-5CL70 |
US $749.84 |
||
|
82141
|
82141
82145-5CN90 Wire, Instrument Panel[01.2017 -] NSP135..U..CBU; NSP135..JEWL ワイヤレスドアロック−有り（スマートキー ＆ プッシュスタート） |
82145-5CN90 |
US $749.84 |
||
|
82142A
|
82142A
82140-52090 Wire, Instrument Panel, No.2[12.2010 - 04.2014] KSP130,NCP131,NSP13#..CBU |
82140-52090 |
US $8.01 |
||
|
82142A
|
82142A
82140-52130 Wire, Instrument Panel, No.2[04.2014 - 01.2017] KSP130,NCP131,NSP13#..CBU |
82140-52130 |
US $7.28 |
||
|
82666A
|
82666A
82666-52150 Holder, Connector No.2[12.2010 - 04.2014] KSP130,NCP131,NSP13#..CBU; NSP13#..F..CBU シート表皮−“ＳＭＩＬＥ ＥＤＩＴＩＯＮ”＊（Ａ）ｏｒ（Ｂ）; NSP130..F..CBU シート表皮−“ＳＭＩＬＥ ＥＤＩＴＩＯＮ”＊（Ａ）ｏｒ（Ｂ）＆オーディオ（日本仕様 ）−ナビゲーション ４スピーカ; NSP130..F..CBU 寒冷地仕様＆シート表皮−“ＳＭＩＬＥ ＥＤＩＴＩＯＮ”＊（Ａ）ｏｒ（Ｂ）; NSP130..F..CBU ”ＳＭＡＲＴ ＳＴＯＰパッケージ”＊（ |
82666-52150 |
US $28.83 |
||
|
82666B
|
82666B
82666-52160 Holder, Connector No.3[12.2010 - 04.2014] KSP130,NCP131,NSP13#..CBU; NSP13#..F..CBU シート表皮−“ＳＭＩＬＥ ＥＤＩＴＩＯＮ”＊（Ａ）ｏｒ（Ｂ）; NSP130..F..CBU シート表皮−“ＳＭＩＬＥ ＥＤＩＴＩＯＮ”＊（Ａ）ｏｒ（Ｂ）＆オーディオ（日本仕様 ）−ナビゲーション ４スピーカ; NSP130..F..CBU 寒冷地仕様＆シート表皮−“ＳＭＩＬＥ ＥＤＩＴＩＯＮ”＊（Ａ）ｏｒ（Ｂ）; NSP130..F..CBU ”ＳＭＡＲＴ ＳＴＯＰパッケージ”＊（ |
82666-52160 |
US $18.05 |
||
|
82666C
|
82666C
82666-52170 Holder, Connector No.4[12.2010 - 04.2014] KSP130,NCP131,NSP13#..CBU; NSP13#..F..CBU シート表皮−“ＳＭＩＬＥ ＥＤＩＴＩＯＮ”＊（Ａ）ｏｒ（Ｂ）; NSP130..F..CBU シート表皮−“ＳＭＩＬＥ ＥＤＩＴＩＯＮ”＊（Ａ）ｏｒ（Ｂ）＆オーディオ（日本仕様 ）−ナビゲーション ４スピーカ; NSP130..F..CBU 寒冷地仕様＆シート表皮−“ＳＭＩＬＥ ＥＤＩＴＩＯＮ”＊（Ａ）ｏｒ（Ｂ）; NSP130..F..CBU ”ＳＭＡＲＴ ＳＴＯＰパッケージ”＊（ |
82666-52170 |
US $18.05 |
||
|
82669A
|
82669A
82669-52010 Cover, Connector Holder Block, Lower[12.2010 - 04.2014] KSP130,NCP131,NSP13#..CBU; NSP13#..F..CBU シート表皮−“ＳＭＩＬＥ ＥＤＩＴＩＯＮ”＊（Ａ）ｏｒ（Ｂ）; NSP130..F..CBU シート表皮−“ＳＭＩＬＥ ＥＤＩＴＩＯＮ”＊（Ａ）ｏｒ（Ｂ）＆オーディオ（日本仕様 ）−ナビゲーション ４スピーカ; NSP130..F..CBU 寒冷地仕様＆シート表皮−“ＳＭＩＬＥ ＥＤＩＴＩＯＮ”＊（Ａ）ｏｒ（Ｂ）; NSP130..F..CBU ”ＳＭＡＲＴ ＳＴＯＰパッケージ”＊（ |
82669-52010 |
US $10.34 |
||
|
82824
|
82824
82824-52310 Connector, Wiring Harness[04.2014 - 01.2017] NSP130..(JEWL,U)..CBU;KSP130,NCP131,NSP135..CBU; NSP130..F..CBU ウェルキャブ（助手席リフトアップシート）; NSP130..F..CBU ウェルキャブ（助手席リフトアップシート）＆寒冷地仕様; NSP130..F..CBU ウェルキャブ（助手席リフトアップシート）＆寒冷地仕様＆ワイヤレスドアロック−有り（ スマートキー ＆ プッシュスタート）; NSP130..F..CBU ウェルキャブ（助手席リフトア |
82824-52310 |
US $8.16 |
||
|
86516D
|
86516D
90980-04206 Condenser[04.2014 - 01.2017] KSP130,NCP131,NSP13#..CBU |
90980-04206 |
US $28.83 |
||
|
9011906915
|
9011906915
90119-06915 BOLT W-WASHER |
90119-06915 |
from US $0.68 |
||
|
9015960613
|
9015960613
90159-60613 New Genuine Part |
90159-60613 |
US $0.96 |
||
|
9015970004
|
9015970004
90159-70004 SCREW WWASHER |
90159-70004 |
US $0.69 |
||
