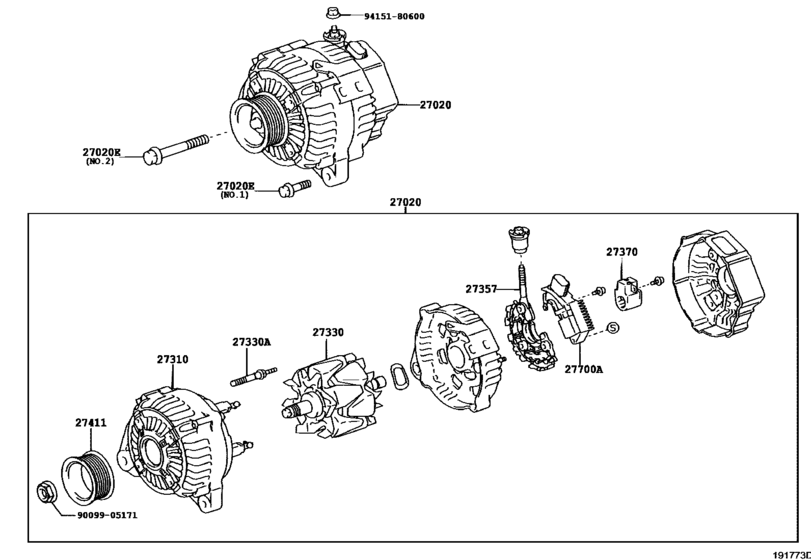

Alternator ([04.2003 - ] 12V 80A (0304- )1AZFSE) Diagram Toyota WISH
- Year
- 2003 - 2009
- Sales region
- Japan
- Frame
- ANE11
- grade
- Z
- ENGINE
- 1AZFSE
- From
- 04.2003
- To
- 03.2009
- Seating Capacity
- 06S
- Vehicle Model
- WISH
Difficulties in parts search?
Difficulties in parts search?
| Description | OEM Part # | Price | |||
|---|---|---|---|---|---|
|
27020
|
27020
27060-28190 Alternator Assy[04.2003 - 04.2004] 1AZFSE..ANE1# １２Ｖ １００Ａ,オーディオ−マルチＡＶステーション |
27060-28190 |
US $1,939.39 |
||
|
27020
|
27020
27060-28220 Alternator Assy[04.2003 - 08.2005] 1AZFSE..ANE1# １２Ｖ ８０Ａ |
27060-28220 |
US $1,645.28 |
||
| replacement | |||||
|
27020
|
27020
27060-28221 Alternator Assy[04.2003 - 08.2005] 1AZFSE..ANE1# １２Ｖ ８０Ａ |
27060-28221 |
US $1,645.28 |
||
|
27020
|
27020
27060-28221 Alternator Assy[02.2009 - 03.2009] 1AZFSE..ANE1# １２Ｖ ８０Ａ |
27060-28221 |
US $1,645.28 |
||
|
27020E
|
27020E
91511-J0840 Bolt(For Alternator)[04.2003 - 08.2005] 1AZFSE..ANE1# ＮＯ．１ |
91511-J0840 |
from US $1.44 |
||
|
27020E
|
27020E
91512-81085 Bolt(For Alternator)[04.2003 - 08.2005] 1AZFSE..ANE1# ＮＯ．２ |
91512-81085 |
from US $0.86 |
||
|
27020E
|
27020E
91551-80840 Bolt(For Head To Camshaft Bearing Cap)[08.2006 - 03.2009] 1AZFSE..ANE1# ＮＯ．１ |
91551-80840 |
US $2.15 |
||
|
27310
|
27310
27310-28120
Frame Assy, Drive End, Alternator
[04.2003 - 04.2004] 1AZFSE..ANE1# オーディオ−マルチＡＶステーション |
27310-28120 |
— | ||
|
27310
|
27310
27310-28170
Frame Assy, Drive End, Alternator
[04.2006 - 03.2009] 1AZFSE..ANE1# アクセサリーコネクター−有り（ＤＣ１２Ｖ＋ＡＣ１００Ｖ）＆オーディオ−ＨＤＤナビ＋ リヤディスプレイ＋ブラインドコーナーモニター＋９スピーカ; 1AZFSE..ANE1# オーディオ−ＨＤＤナビ＋ブラインドコーナーモニター＋６スピーカ |
27310-28170 |
— | ||
|
27330
|
27330
27330-30070
Rotor Assy, Alternator
[04.2003 - 04.2004] 1AZFSE..ANE1# オーディオ−マルチＡＶステーション |
27330-30070 |
— | ||
|
27330
|
27330
27330-62220
Rotor Assy, Alternator
[01.2003 - 08.2005] 1AZFSE,1ZZFE..ANE1#,ZNE1# |
27330-62220 |
— | ||
| replacement | |||||
|
27330
|
27330
27330-30130 Rotor Assy, AlternatorALTERNATOR [01.2003 - 08.2005] 1AZFSE,1ZZFE..ANE1#,ZNE1# |
27330-30130 |
US $246.36 |
||
|
27330A
|
27330A
90099-10140 Bearing(For Alternator Rotor)[04.2003 - 04.2004] 1AZFSE..ANE1# オーディオ−マルチＡＶステーション |
90099-10140 |
from US $9.43 |
||
|
27357
|
27357
27357-22200 Holder, Alternator, W/rectifier[01.2003 - 08.2005] 1AZFSE,1ZZFE..ANE1#,ZNE1# |
27357-22200 |
from US $66.34 |
||
|
27370
|
27370
27370-23120 Holder Assy, Alternator Brush[04.2003 - 08.2005] 1AZFSE..ANE1# |
27370-23120 |
from US $15.07 |
||
|
27370
|
27370
27370-58460 Holder Assy, Alternator Brush[04.2003 - 04.2004] 1AZFSE..ANE1# オーディオ−マルチＡＶステーション |
27370-58460 |
from US $15 |
||
|
27411
|
27411
27411-28060 Pulley, Alternator[04.2003 - 04.2004] 1AZFSE..ANE1# オーディオ−マルチＡＶステーション,ＴＹＰＥ Ａ：イラスト参照 |
27411-28060 |
US $23.15 |
||
|
27411
|
27411
27411-28160
Pulley, Alternator
[04.2003 - 08.2005] 1AZFSE..ANE1# |
27411-28160 |
— | ||
|
27411
|
27411
27415-0W090
Pulley, Alternator
[04.2003 - 04.2004] 1AZFSE..ANE1# オーディオ−マルチＡＶステーション,ＴＹＰＥ Ｂ：イラスト参照 |
27415-0W090 |
— | ||
| replacements | |||||
|
27411
|
27411
27415-0W092 Pulley, Alternator W/clutch[04.2003 - 04.2004] 1AZFSE..ANE1# オーディオ−マルチＡＶステーション,ＴＹＰＥ Ｂ：イラスト参照 |
27415-0W092 |
US $147.60 |
||
|
27411
|
27411
27416-0W050 Cap, Alternator Pulley[04.2003 - 04.2004] 1AZFSE..ANE1# オーディオ−マルチＡＶステーション,ＴＹＰＥ Ｂ：イラスト参照 |
27416-0W050 |
from US $3.84 |
||
|
27700A
|
27700A
27700-28080 Regulator Assy, Generator[04.2003 - 08.2005] 1AZFSE..ANE1# |
27700-28080 |
US $213.16 |
||
|
9009905171
|
9009905171
90099-05171 Nut(For Alternator Pulley) |
90099-05171 |
US $1.12 |
||
|
9415180600
|
9415180600
94151-80600 Nut, Cap(For Cylinder Head Cover) |
94151-80600 |
from US $0.66 |
||
