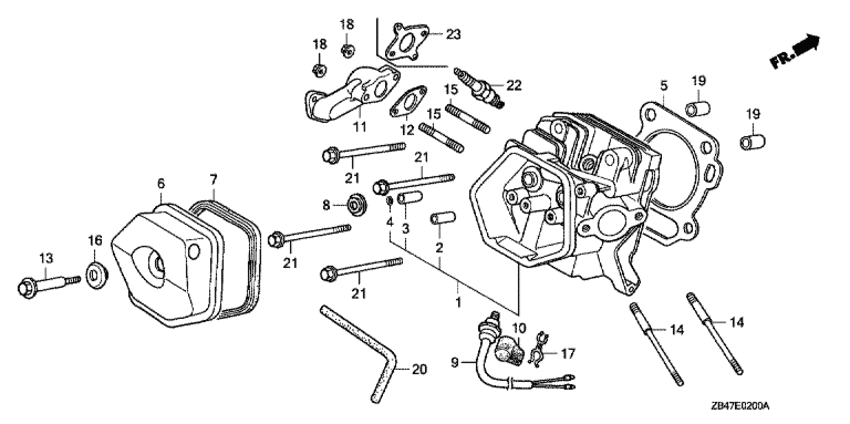

Cylinder head Diagram Honda EM3000XK1
- Sales region
- General
- Frame
- EA62100001 - EA62113457
- Engine
- GC043000001 - GC043809409
- Note
- U
Difficulties in parts search?
Difficulties in parts search?
Description | OEM Part # | Price | |||
---|---|---|---|---|---|
1
|
1
12200-ZH9-000
Head comp., cylinder
|
12200-ZH9-000 |
— | ||
2
|
2
12204-ZE2-315 Guide, in. valve (o.s.)Engine: ~ 3102862 |
12204-ZE2-315 |
US $11.66 |
||
2
|
2
12204-ZE2-306 Guide, in. valve (o.s.)Engine: 3102863 ~ |
12204-ZE2-306 |
US $11.66 |
||
3
|
3
12205-ZE2-305 Guide, ex. valve (o.s.) |
12205-ZE2-305 |
from US $7.76 |
||
4
|
4
12216-ZE2-300 Clip, valve guide |
12216-ZE2-300 |
from US $1.10 |
||
5
|
5
12251-ZE2-800 Gasket, cylinder head |
12251-ZE2-800 |
from US $8.14 |
||
6
|
6
12310-ZE2-010
Cover comp., head
Engine: ~ 3146326 |
12310-ZE2-010 |
— | ||
6
|
6
12310-ZE2-020 Cover comp., headEngine: 3146327 ~ |
12310-ZE2-020 |
US $36.61 |
||
7
|
7
12391-ZE2-010 Packing, head coverEngine: ~ 3146326 |
12391-ZE2-010 |
US $8.96 |
||
7
|
7
12391-ZE2-020 Packing, head coverEngine: 3146327 ~ |
12391-ZE2-020 |
from US $6.81 |
||
8
|
8
14775-ZE2-010 Seat, valve spring |
14775-ZE2-010 |
US $2.81 |
||
11
|
11
18330-ZE2-700 Pipe, ex. |
18330-ZE2-700 |
US $53.66 |
||
12
|
12
18333-ZE3-800 Gasket, ex. pipeEngine: ~ 4825591 |
18333-ZE3-800 |
US $5.08 |
||
replacements | |||||
12
|
12
18333-ZE3-801 GASKET,Engine: ~ 4825591 |
18333-ZE3-801 |
from US $1.84 |
||
12
|
12
18333-ZK6-Y00 Gasket, ex. pipeEngine: ~ 4825591 |
18333-ZK6-Y00 |
US $5.08 |
||
13
|
13
90014-ZE2-000 Bolt, head cover |
90014-ZE2-000 |
US $5.05 |
||
14
|
14
90042-ZE2-700 Bolt, stud, 8x98 |
90042-ZE2-700 |
US $6.71 |
||
15
|
15
90047-ZE2-000 Bolt, stud, 8x47 |
90047-ZE2-000 |
US $2.95 |
||
16
|
16
90441-ZE2-010 Washer comp., head cover |
90441-ZE2-010 |
US $4.91 |
||
18
|
18
94050-08000 NutFLANGE, 8MM |
94050-08000 |
from US $0.52 |
||
19
|
19
94301-12200 Dowel pin12X20 |
94301-12200 |
from US $1.04 |
||
21
|
21
95725-100-800-0 Bolt, flange, 10x80Engine: ~ 4847591 |
95725-100-800-0 |
US $1.18 |
||
22
|
22
98079-55846 PlugSPARK(BPR5ES) |
98079-55846 |
from US $3.56 |
||
22
|
22
98079-55855 PlugSPARK(W16EPR-U)(DENSO) |
98079-55855 |
from US $3.81 |
