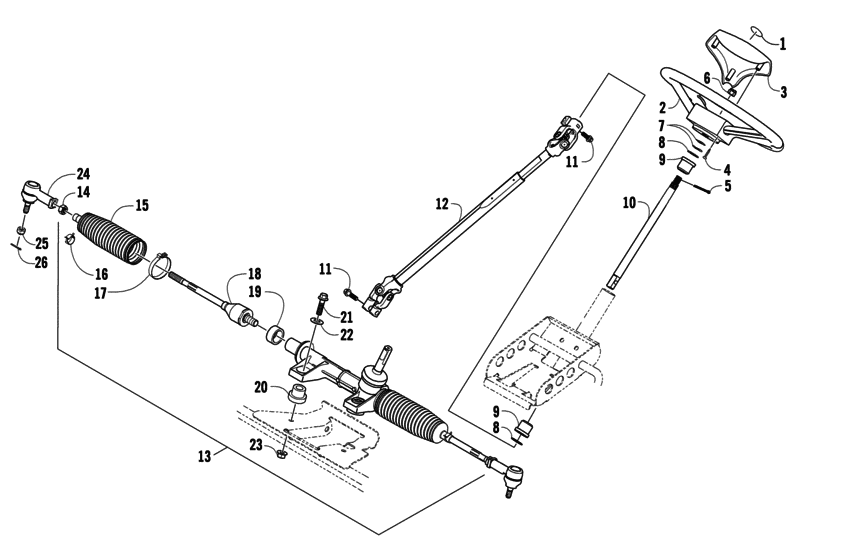

Steering assembly Diagram Arctic Cat PROWLER/ HDX

Model code
U2009P2T4EUSZ
Engine Capacity
695
Year
2009
Sales region
General
Colour
Cat Green
Model
Prowler 700

Difficulties in parts search?

Parts list
Steering assembly

Difficulties in parts search?

Steering assembly
Description OEM Part # Price
1
1

1411-798

Decal

Aircat

1411-798

US $12.18

2
2

0502-884

Wheel

Assembly; steering

inc. 3 ;

0502-884

US $160.71

3
3

0405-239

Cover

Wheel

0405-239

US $36.30

4
4

0423-613

Screw

Self-tapping

0423-613

US $1.44

5
5

0423-407

Pin

Cotter

0423-407

US $2.95

6
6

0423-884

Nut

0423-884

US $2.98

7
7

0828-071

Washer

0828-071

US $14.50

8
8

0423-558

Washer

0423-558

US $22.65

US $22.65

9
9

0405-155

Bushing

Steering

0405-155

US $22.94

10
10

0405-321

Shaft

Upper steering

0405-321

US $78.74

11
11

0423-655

Bolt

0423-655

US $2.09

12
12

0405-156

Shaft

Assembly; lower steering

0405-156

US $324.22

13
13
0405-246
Housing

inc. 14-20 ;

0405-246

replacements
13
13
0405-344
Housing

inc. 14-20 ;

0405-344

13
13
0505-650
Housing

inc. 14-20 ;

0505-650

14
14

0423-622

Nut

Hex

0423-622

US $1.70

15
15

0405-216

Boot

Rack

0405-216

US $36.11

16
16

0405-236

Clamp

Tie rod end

0405-236

US $6.66

17
17

0405-237

Clamp

Boot

0405-237

US $9.96

18
18

0405-245

Tie rod

0405-245

US $153.81

replacement
18
18

0505-638

Tie rod

Assembly

0505-638

US $174.72

19
19

0405-206

Spacer

Rack

0405-206

US $41.36

20
20

0405-238

Bushing

0405-238

US $161.18

21
21

8409-050

Screw

Right; cap

8409-050

US $2.56

22
22

0623-728

Washer

0623-728

US $20.30

23
23

8424-002

Nut

8424-002

US $4.40

24
24

0405-340

End

Tie rod

0405-340

US $43.36

replacement
24
24

0505-743

Rod end kit-steering rack

0505-743

US $50.45

25
25

0423-072

Nut

Hex castle

0423-072

US $3.63

26
26

0623-175

Pin

Cotter

0623-175

US $2.95

Steering assembly Diagram Arctic Cat PROWLER/ HDX Cat Green General 11030310-698722
