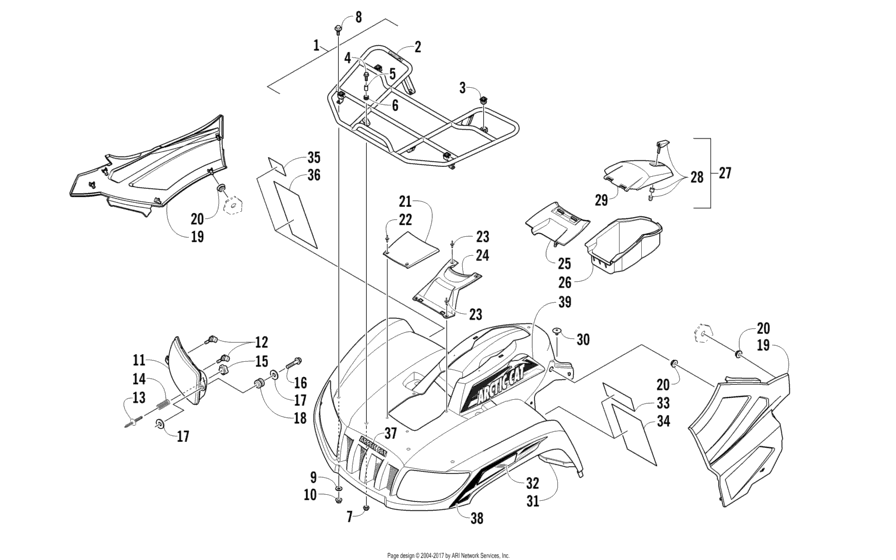

Front Rack, Body Panel, And Headlight Assemblies (94852) Diagram Arctic Cat TRV 450 TRV 450 EFI
- Model code
- A2012TBK4CUSP
- Engine Capacity
- 450
- Year
- 2012
- Commercial Name
- TRV 450 EFI
- Colour
- Black
- Model
- TRV 450 EFI
Difficulties in parts search?
Difficulties in parts search?
Description | OEM Part # | Price | |||
---|---|---|---|---|---|
1
|
1
2506-106 RackAssembly; front Assembly | (inc. 2-3) |
2506-106 |
US $279.39 |
||
2
|
2
0411-576 DecalFront rack load; warning Load |
0411-576 |
US $24.40 |
||
3
|
3
0441-592 BushingRack Load |
0441-592 |
US $41.30 |
||
4
|
4
8410-830 ScrewMachine Load |
8410-830 |
US $3.92 |
||
5
|
5
0423-669 SpacerLoad |
0423-669 |
US $8.32 |
||
6
|
6
0423-465 GrommetLoad |
0423-465 |
US $22.64 |
||
7
|
7
8432-802 NutLock Load |
8432-802 |
US $4.56 |
||
8
|
8
0423-654 ScrewShoulder Load |
0423-654 |
US $8.32 |
||
9
|
9
8050-222 WasherLoad |
8050-222 |
US $19.20 |
||
10
|
10
0423-540 NutLock Load |
0423-540 |
US $3.36 |
||
11
|
11
0509-044 Headlight assemblyRight Right | (inc. 9) |
0509-044 |
US $145.05 |
||
11
|
11
0509-035 Headlight assemblyLeft Left | (inc. 9) |
0509-035 |
US $145.05 |
||
12
|
12
0409-055
Bulb
Left | (inc. 9) |
0409-055 |
— | ||
13
|
13
0423-514 StudHeadlight; adjuster Headlight |
0423-514 |
US $8.80 |
||
14
|
14
0423-522 SpringAdjuster Headlight |
0423-522 |
US $3.36 |
||
15
|
15
0423-513 KnobAdjuster Headlight |
0423-513 |
US $5.04 |
||
16
|
16
0623-785 ScrewSelf-tapping Headlight |
0623-785 |
US $9.60 |
||
17
|
17
8050-217 WasherHeadlight |
8050-217 |
US $5.30 |
||
18
|
18
0423-447 GrommetHeadlight |
0423-447 |
US $8.82 |
||
19
|
19
2416-624 Panel,side-rhLower - Right |
2416-624 |
US $40.67 |
||
19
|
19
2416-625 Panel,side-lhLower - Left |
2416-625 |
US $49.84 |
||
20
|
20
0423-678 GrommetLower - Left |
0423-678 |
US $10.40 |
||
21
|
21
1406-358 CoverAccess Lower - Left |
1406-358 |
US $14.70 |
||
22
|
22
0423-535 RivetReinstallable Lower - Left |
0423-535 |
US $10.40 |
||
23
|
23
0623-362 RivetPlastic Lower - Left |
0623-362 |
US $0.96 |
||
24
|
24
1406-484 CoverSteering post Lower - Left |
1406-484 |
US $15.93 |
||
25
|
25
0470-513 CoverStorage box Lower - Left |
0470-513 |
from US $26.74 |
||
26
|
26
1406-573 BoxStorage Lower - Left |
1406-573 |
US $23.41 |
||
27
|
27
2506-234 LidStorage box w/latch w/Latch | (inc. 25-26) |
2506-234 |
from US $38.61 |
||
28
|
28
1406-599 LatchStorage box w/Latch | (inc. 25-26) |
1406-599 |
US $21.37 |
||
29
|
29
0470-514 LidStorage box w/Latch | (inc. 25-26) |
0470-514 |
US $22.07 |
||
30
|
30
0423-101 ScrewBody w/Latch | (inc. 25-26) |
0423-101 |
US $10.40 |
||
31
|
31
4506-247 Fender,front black-assyBlack - Assembly | (inc. 31-35) |
4506-247 |
US $270.99 |
||
32
|
32
0411-818 DecalAmber - right; reflector Right - Amber |
0411-818 |
US $5.77 |
||
32
|
32
0411-819 DecalAmber - left; reflector Left - Amber |
0411-819 |
US $5.77 |
||
33
|
33
1411-574 DecalOff-road only; warning Off-Road Only |
1411-574 |
US $4.38 |
||
34
|
34
2411-259 DecalWarning-trv general 16 TRV General 16 |
2411-259 |
US $19.56 |
||
35
|
35
0411-894 DecalTurn; warning Turn/Hill |
0411-894 |
US $4.88 |
||
36
|
36
1411-250 DecalReverse/pre-ride; warning Reverse/Pre-Ride |
1411-250 |
US $11.04 |
||
37
|
37
1411-725
Decal
in.Arctic Catin. |
1411-725 |
— | ||
38
|
38
2411-716 Decal,fender-front-black-rh (a-body)Front Right |
2411-716 |
US $16.23 |
||
38
|
38
2411-717 Decal,fender-front-black-lh (a-body)Front Left |
2411-717 |
US $16.23 |
||
39
|
39
2411-718 Decal,side-black-rh (a-body)Upper Right |
2411-718 |
US $20.33 |
||
39
|
39
2411-719 Decal,side-black-lh (a-body)Upper Left |
2411-719 |
US $20.33 |
