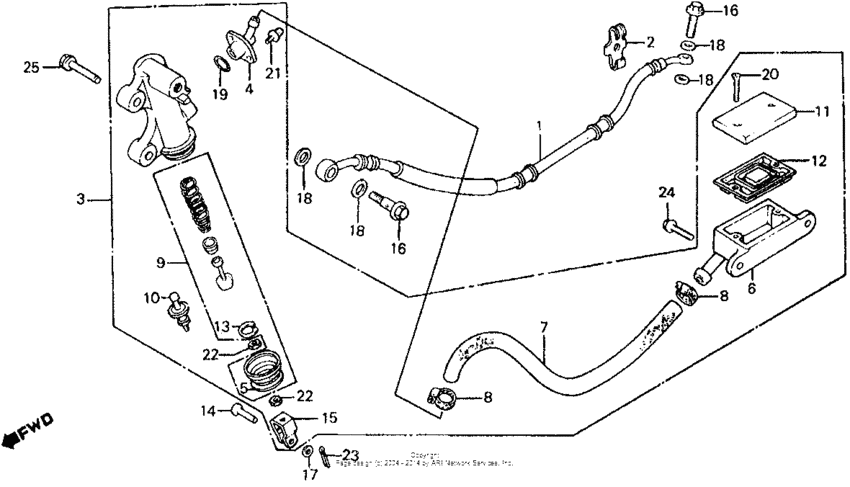

Rear brake master cylinder Diagram Honda ATC ATC200

Model code
ATC200X A
Engine Capacity
200
Year
1983
Sales region
USA
Frame
JH3TB052*DC263800 - JH3TB052*DC340134
Stroke (2-stroke or 4-stroke)
4 stroke
Model
ATC200

Difficulties in parts search?

Parts list
Rear brake master cylinder

Difficulties in parts search?

Rear brake master cylinder
Description OEM Part # Price
1
1
43310-965-003
Hose,rr.brake

43310-965-003

2
2

43311-965-000

Clamp, brake hose

43311-965-000

from US $5.62

3
3
43500-965-016
Cylinder,master

43500-965-016

4
4

43503-422-006

Conn.,master cyln

43503-422-006

US $12.18

6
6
43511-965-006
Cup comp.,oil

43511-965-006

7
7
43512-965-016
Hose m/cyln oil

43512-965-016

8
8

43514-445-771

Clamp, master cylinder oil hose

43514-445-771

from US $10.95

9
9
43520-965-305
Piston,mas.cylin.

43520-965-305

10
10
43530-965-006
Rod, push

43530-965-006

11
11
45513-GE2-681
Cap,mas.cylinder

45513-GE2-681

12
12

45520-MG7-006

Diaphragm

45520-MG7-006

from US $7.70

13
13

46182-500-013

Circlip

46182-500-013

from US $2.07

14
14

46503-371-000

Pin, brake rod

46503-371-000

US $4.07

15
15
46504-445-771
Joint, brake rod

46504-445-771

16
16

90145-300-010

Bolt, oil

90145-300-010

from US $8.58

17
17

90501-310-000

Washer (7x12)

90501-310-000

from US $2.07

18
18

90545-300-000

Washer

90545-300-000

from US $3.18

19
19

91212-422-006

O-ring (14.8x2.4)

91212-422-006

from US $3.11

20
20

93600-040-301-H

Screw,flat,4x30

93600-040-301-H

US $0.37

21
21

93893-040-120-8

Screw-washer

4X12

93893-040-120-8

from US $0.58

22
22

94002-080-000-S

Nut

HEX., 8MM

94002-080-000-S

from US $0.44

23
23

9420116250

Pin, cotter (1.6x25)

9420116250

from US $0.44

24
24

95701-060-160-8

Bolt

FLANGE, 6X16

95701-060-160-8

from US $0.38

25
25

95701-0802507

Bolt, flange, 8x25

95701-0802507

from US $0.74
