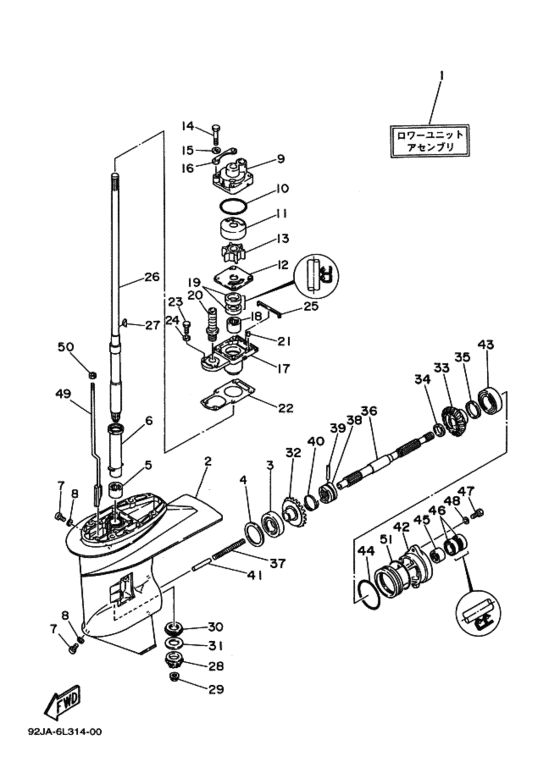

ロワーケーシング. ドライブ 1 Diagram Yamaha 20 MHOS/L
- Year
- 1993
- Model
- 20D
- Model code
- 6L3
- Year
- 1993
- Stroke (2-stroke or 4-stroke)
- 2 stroke
- Power
- 20
- Sales region
- Japan (010)
- Colour
- Metallic Marine Silver (MMS; 00EK)
Difficulties in parts search?
Difficulties in parts search?
Description | OEM Part # | Price | |||
---|---|---|---|---|---|
1
|
1
6L2-45300-02-EK
Lower Unit Assembly
ロワーユニツトアセンブリ; UR シヨート *1 |
6L2-45300-02-EK |
— | ||
replacement | |||||
1
|
1
6L2-45300-03-EK
Lower Unit Assy
ロワーユニツトアセンブリ; UR シヨート *1 |
6L2-45300-03-EK |
— | ||
1
|
1
6L2-45300-12-EK
Lower Unit Assembly
ロワーユニツトアセンブリ; UR ロング *1 |
6L2-45300-12-EK |
— | ||
replacement | |||||
1
|
1
6L2-45300-13-EK
Lower Unit Assy
ロワーユニツトアセンブリ; UR ロング *1 |
6L2-45300-13-EK |
— | ||
1
|
1
6L2-45300-21-EK
Lower Unit Assy
ロワーユニツトアセンブリ; UR スーパーロング *1 |
6L2-45300-21-EK |
— | ||
1
|
1
6L2-45300-31-EK
Lower Unit Assy
ロワーユニツトアセンブリ; UR ウルトラロング *1 |
6L2-45300-31-EK |
— | ||
2
|
2
6L2-45311-01-EK
Casing, Lower
ケーシング,ロワー; |
6L2-45311-01-EK |
— | ||
replacement | |||||
2
|
2
6L2-45311-02-EK
Lower Case
ケーシング,ロワー; |
6L2-45311-02-EK |
— | ||
3
|
3
933-32000-05-00 Bearing |
933-32000-05-00 |
from US $22.44 |
||
4
|
4
6L2-45567-00-10 Shim (T:1.0Mm).シム ; T:10MM; UR |
6L2-45567-00-10 |
US $6.43 |
||
replacement | |||||
4
|
4
6L2-45567-00-00 Shim (T:1.0Mm).シム ; T:10MM; UR |
6L2-45567-00-00 |
US $6.43 |
||
4
|
4
6L2-45567-00-11 Shim (T:1.1Mm).シム ; T:11MM; UR |
6L2-45567-00-11 |
US $6.43 |
||
replacement | |||||
4
|
4
6L2-45567-10-00 Shim (T:1.1Mm).シム ; T:11MM; UR |
6L2-45567-10-00 |
from US $6.43 |
||
4
|
4
6L2-45567-00-12 Shim (T:1.2Mm).シム ; T:12MM; UR |
6L2-45567-00-12 |
US $6.43 |
||
replacements | |||||
4
|
4
6L2-45567-20-00 Shim (T:1.2Mm).シム ; T:12MM; UR |
6L2-45567-20-00 |
US $6.43 |
||
4
|
4
999-99999-99-00
Not Available
.シム ; T:12MM; UR |
999-99999-99-00 |
— | ||
4
|
4
6L2-45567-00-13 Shim (T:1.3Mm).シム ; T:13MM; UR |
6L2-45567-00-13 |
US $6.43 |
||
replacement | |||||
4
|
4
6L2-45567-30-00 Shim (T:1.3Mm).シム ; T:13MM; UR |
6L2-45567-30-00 |
US $6.43 |
||
4
|
4
6L2-45567-00-14 Shim (T:1.4Mm).シム ; T:14MM; UR |
6L2-45567-00-14 |
US $6.43 |
||
replacement | |||||
4
|
4
6L2-45567-40-00 Shim (T:1.4Mm).シム ; T:14MM; UR |
6L2-45567-40-00 |
US $6.43 |
||
5
|
5
93315-220V9-00 Bearing |
93315-220V9-00 |
from US $44.99 |
||
6
|
6
6L2-45536-00-00 Sleeve, Drive Shaftスリーブ,ドライブシヤフト; |
6L2-45536-00-00 |
US $17.50 |
||
7
|
7
903-4008M-04-00
Plug, Straight Screw
|
903-4008M-04-00 |
— | ||
replacement | |||||
7
|
7
903-40080-02-00 Plug, Straight Screw |
903-40080-02-00 |
from US $2.84 |
||
8
|
8
904-30080-20-00
Gasket
|
904-30080-20-00 |
— | ||
replacement | |||||
8
|
8
90430-08003-00 Gasket |
90430-08003-00 |
from US $1.35 |
||
9
|
9
6L2-44311-00-00 Housing, Water Pumpハウジング,ウオータポンプ; |
6L2-44311-00-00 |
US $35.75 |
||
replacement | |||||
9
|
9
6L2-44311-01-00 Housing, Water Pumpハウジング,ウオータポンプ; |
6L2-44311-01-00 |
from US $15.42 |
||
10
|
10
93210-45161-00 O-Ring |
93210-45161-00 |
from US $2.39 |
||
11
|
11
6L2-44322-00-00 Insert, Cartridgeインサート,カートリツジ; |
6L2-44322-00-00 |
from US $10.28 |
||
12
|
12
6L2-44323-00-00 Outer Plate, Cartridgeアウタプレート,カートリツジ; |
6L2-44323-00-00 |
from US $5.84 |
||
13
|
13
6L2-44352-00-00 Impellerインペラ; |
6L2-44352-00-00 |
from US $24.83 |
||
14
|
14
973-95060-40-00
Bolt (682)
|
973-95060-40-00 |
— | ||
replacement | |||||
14
|
14
97095-06040-00 Bolt |
97095-06040-00 |
from US $1.13 |
||
15
|
15
929-90066-00-00 Washer, Plain (646)ワツシヤ,プレート; |
929-90066-00-00 |
from US $0.90 |
||
16
|
16
6L2-44328-00-00 Plateプレート; |
6L2-44328-00-00 |
US $3.44 |
||
17
|
17
6L2-45331-00-5B Housing, Bearingハウジング,ベアリング; |
6L2-45331-00-5B |
US $104.45 |
||
replacement | |||||
17
|
17
6L2-45331-00-CA Housing, Bearingハウジング,ベアリング; |
6L2-45331-00-CA |
from US $79.18 |
||
18
|
18
933-15220-04-00 Bearing |
933-15220-04-00 |
from US $10.62 |
||
19
|
19
93101-20048-00 Oil Sealオイルシール; |
93101-20048-00 |
from US $6.18 |
||
replacement | |||||
19
|
19
93102-20484-00 Oil Sealオイルシール; |
93102-20484-00 |
from US $3.78 |
||
20
|
20
6L2-44147-00-00 Boot, Shift Rodブーツ,シフトロツド; |
6L2-44147-00-00 |
from US $5.14 |
||
21
|
21
93604-10M03-00 Pin, Dowel |
93604-10M03-00 |
from US $1.80 |
||
22
|
22
6L2-45315-00-00 Packing, Lower Caseパツキング,ロワーケーシング; |
6L2-45315-00-00 |
US $3.89 |
||
replacement | |||||
22
|
22
6L2-45315-A0-00 Packing, Lower Casingパツキング,ロワーケーシング; |
6L2-45315-A0-00 |
from US $3.44 |
||
23
|
23
97395-06020-00 Bolt, Hexagon |
97395-06020-00 |
US $1.50 |
||
replacement | |||||
23
|
23
970-80060-20-00 Bolt |
970-80060-20-00 |
US $1.50 |
||
24
|
24
929-90066-00-00 Washer, Plain (646)ワツシヤ,プレート; |
929-90066-00-00 |
from US $0.90 |
||
25
|
25
6L2-45375-00-00 Damper, Sealダンパ,シール; |
6L2-45375-00-00 |
US $5.83 |
||
26
|
26
6L2-45510-00-00 Drive Shaft Assyドライブシヤフトアセンブリ; UR シヨート |
6L2-45510-00-00 |
US $367.80 |
||
26
|
26
6L2-45510-10-00 Drive Shaft Assyドライブシヤフトアセンブリ; UR ロング |
6L2-45510-10-00 |
US $367.80 |
||
26
|
26
6L2-45510-20-00
Drive Shaft Assy
ドライブシヤフトアセンブリ; UR スーパーロング |
6L2-45510-20-00 |
— | ||
26
|
26
6L2-45510-30-00
Drive Shaft Assy
ドライブシヤフトアセンブリ; UR ウルトラロング |
6L2-45510-30-00 |
— | ||
27
|
27
90280-03024-00 Key, Woodruffキー,ウツドラフ; |
90280-03024-00 |
from US $5.14 |
||
28
|
28
6L2-45551-01-00 Pinion (13T) |
6L2-45551-01-00 |
from US $68.22 |
||
29
|
29
90179-10M14-00 Nut |
90179-10M14-00 |
from US $7.83 |
||
30
|
30
93341-320U0-00 Bearing |
93341-320U0-00 |
from US $23.76 |
||
31
|
31
6L2-45587-00-15 Shim (T:1.5Mm).シム ; T:15MM; UR |
6L2-45587-00-15 |
US $9.28 |
||
replacement | |||||
31
|
31
6L2-45587-00-00 Shim (T:1.5Mm).シム ; T:15MM; UR |
6L2-45587-00-00 |
US $9.28 |
||
31
|
31
6L2-45587-00-16 Shim (T:1.6Mm).シム ; T:16MM; UR |
6L2-45587-00-16 |
US $8.38 |
||
replacement | |||||
31
|
31
6L2-45587-10-00 Shim (T:1.6Mm).シム ; T:16MM; UR |
6L2-45587-10-00 |
US $8.38 |
||
32
|
32
6L2-45560-00-00 Gearギヤ; |
6L2-45560-00-00 |
US $170.91 |
||
replacement | |||||
32
|
32
6L2-45560-10-00 Gear 1 (27T)ギヤ; |
6L2-45560-10-00 |
from US $118.90 |
||
33
|
33
6L2-45571-00-00 Gear 2 (27T)ギヤ; |
6L2-45571-00-00 |
US $160.69 |
||
34
|
34
90201-20417-00 Washer, Plateワツシヤ,プレート; |
90201-20417-00 |
from US $4.80 |
||
35
|
35
6L2-45577-00-10 Shim (T:1.0Mm).シム ; T:10MM; UR |
6L2-45577-00-10 |
US $8.38 |
||
replacement | |||||
35
|
35
6L2-45577-00-00 Shim (T:1.0Mm).シム ; T:10MM; UR |
6L2-45577-00-00 |
US $8.38 |
||
35
|
35
6L2-45577-00-11 Shim (T:1.1Mm).シム ; T:11MM; UR |
6L2-45577-00-11 |
US $8.38 |
||
replacement | |||||
35
|
35
6L2-45577-10-00 Shim (T:1.1Mm).シム ; T:11MM; UR |
6L2-45577-10-00 |
US $8.38 |
||
35
|
35
6L2-45577-00-12 Shim (T:1.2Mm).シム ; T:12MM; UR |
6L2-45577-00-12 |
US $8.38 |
||
replacement | |||||
35
|
35
6L2-45577-20-00 Shim (T:1.2Mm).シム ; T:12MM; UR |
6L2-45577-20-00 |
US $8.38 |
||
35
|
35
6L2-45577-00-13 Shim (T:1.3Mm).シム ; T:13MM; UR |
6L2-45577-00-13 |
US $8.38 |
||
replacement | |||||
35
|
35
6L2-45577-30-00 Shim (T:1.3Mm).シム ; T:13MM; UR |
6L2-45577-30-00 |
from US $6.86 |
||
36
|
36
6L2-45611-00-00 Shaft, Propellerシヤフト,プロペラ; |
6L2-45611-00-00 |
from US $297.06 |
||
37
|
37
905-01100-65-00 Spring, Compression |
905-01100-65-00 |
from US $3.10 |
||
38
|
38
6L2-45631-00-00 Clutch, Dogクラツチ,ドツグ; |
6L2-45631-00-00 |
US $69.24 |
||
39
|
39
902-50050-10-00 Pin, Straight |
902-50050-10-00 |
from US $2.40 |
||
40
|
40
648-45633-00-00
Ring, Cross Pin
リング,クロスピン; |
648-45633-00-00 |
— | ||
replacement | |||||
40
|
40
648-45633-11-00 RING, CROSS PINリング,クロスピン; |
648-45633-11-00 |
from US $2.54 |
||
41
|
41
648-45635-00-00 Plunger, Shiftプランジヤ,シフト; |
648-45635-00-00 |
from US $3.78 |
||
42
|
42
6L2-45361-02-EK Cap, Lower Casingキヤツプ,ロワーケーシング; |
6L2-45361-02-EK |
US $90.72 |
||
replacement | |||||
42
|
42
6L2-45361-03-8D Cap, Lower Casingキヤツプ,ロワーケーシング; |
6L2-45361-03-8D |
US $90.72 |
||
43
|
43
93306-00609-00 Bearing |
93306-00609-00 |
from US $23.04 |
||
replacement | |||||
43
|
43
933-06006-12-00 Bearing |
933-06006-12-00 |
from US $23.04 |
||
44
|
44
93210-60MA3-00 O-Ring |
93210-60MA3-00 |
from US $4.12 |
||
45
|
45
933-15220-04-00 Bearing |
933-15220-04-00 |
from US $10.62 |
||
46
|
46
931-0120M-07-00 Oil Sealオイルシール; |
931-0120M-07-00 |
from US $4.80 |
||
47
|
47
97395-06020-00 Bolt, Hexagon |
97395-06020-00 |
US $1.50 |
||
replacement | |||||
47
|
47
970-80060-20-00 Bolt |
970-80060-20-00 |
US $1.50 |
||
48
|
48
929-90066-00-00 Washer, Plain (646)ワツシヤ,プレート; |
929-90066-00-00 |
from US $0.90 |
||
49
|
49
6L2-44150-00-00 Shift Cam Assyシフトカムアセンブリ; UR シヨート |
6L2-44150-00-00 |
US $104.45 |
||
49
|
49
6L2-44150-10-00 Shift Cam Assyシフトカムアセンブリ; UR ロング |
6L2-44150-10-00 |
US $104.45 |
||
49
|
49
6L2-44150-20-00 Shift Cam Assyシフトカムアセンブリ; UR スーパーロング |
6L2-44150-20-00 |
US $79.18 |
||
49
|
49
6L2-44150-30-00
Shift Cam Assy
シフトカムアセンブリ; UR ウルトラロング |
6L2-44150-30-00 |
— | ||
50
|
50
95380-06600-00 Nut, Hexagon |
95380-06600-00 |
from US $0.90 |
||
51
|
51
93210-60M99-00 O-RingO−リング; |
93210-60M99-00 |
from US $4.04 |
