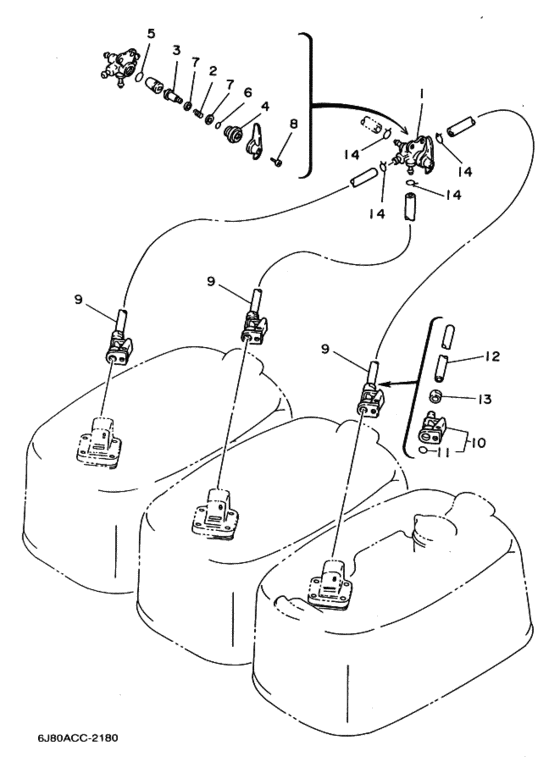

ｵﾌﾟｼｮﾅﾙ ﾊﾟｰﾂ 3 Diagram Yamaha 70 ET(D/M)OL
- Year
- 1993
- Model
- 70B
- Model code
- 6H3
- Year
- 1993
- Stroke (2-stroke or 4-stroke)
- 2 stroke
- Power
- 70
- Sales region
- Japan (010)
- Colour
- Metallic Marine Silver (MMS; 00EK)
Difficulties in parts search?
Difficulties in parts search?
| Description | OEM Part # | Price | |||
|---|---|---|---|---|---|
|
1
|
1
688-24540-00-00
Fuel Cock Comp
フューエル コック アセンブリ; ４ウェイ フューエルコック |
688-24540-00-00 |
— | ||
| replacement | |||||
|
1
|
1
688-W2454-00-00
Fuel Cock Comp
フューエル コック アセンブリ; ４ウェイ フューエルコック |
688-W2454-00-00 |
— | ||
|
2
|
2
90501-12M13-00 Spring, Compression．スプリング，コンプレッション; |
90501-12M13-00 |
from US $2.13 |
||
|
3
|
3
688-24554-00-00 Shaft, Cock．コネクタ; |
688-24554-00-00 |
from US $16.09 |
||
|
4
|
4
688-24559-00-00 Breather, Filter．ナット; |
688-24559-00-00 |
from US $11.67 |
||
|
5
|
5
93210-20M28-00 O-Ring．Ｏ−リング; |
93210-20M28-00 |
from US $2.69 |
||
|
6
|
6
93210-08M27-00 O-Ring．Ｏ−リング; |
93210-08M27-00 |
US $1.70 |
||
| replacement | |||||
|
6
|
6
93210-08003-00 O-Ring．Ｏ−リング; |
93210-08003-00 |
from US $1.70 |
||
|
7
|
7
90201-08M32-00 Washer, Plate．ワッシャ; |
90201-08M32-00 |
from US $2.13 |
||
|
8
|
8
98580-04016-00 Screw, Panhead (+)．スクリュ，オーバルヘッド; |
98580-04016-00 |
from US $1.07 |
||
|
9
|
9
688-24307-00-00 Fuel Pipe Comp. 2フューエル パイプ コンプリート ２; フューエルパイプジョイント |
688-24307-00-00 |
US $99.20 |
||
| replacements | |||||
|
9
|
9
688-24307-05-00 Fuel Pipe 2フューエル パイプ コンプリート ２; フューエルパイプジョイント |
688-24307-05-00 |
US $99.20 |
||
|
9
|
9
688-24307-06-00 Fuel Pipe Comp. 2フューエル パイプ コンプリート ２; フューエルパイプジョイント |
688-24307-06-00 |
US $104.60 |
||
|
10
|
10
6Y1-24305-01-00 Fuel Pipe Joint Comp. 2．フューエル パイプ ジョイント コンプリート ２; |
6Y1-24305-01-00 |
US $25.08 |
||
| replacement | |||||
|
10
|
10
6Y1-24305-06-00 Fuel Pipe Joint Comp 2．フューエル パイプ ジョイント コンプリート ２; |
6Y1-24305-06-00 |
from US $25.08 |
||
|
11
|
11
93210-08287-00 O-Ring．．Ｏ−リング; |
93210-08287-00 |
from US $3.83 |
||
|
12
|
12
90445-12M05-00 Hose．ホース; |
90445-12M05-00 |
from US $59.44 |
||
|
13
|
13
650-24351-01-00 Band 1．バンド，フューエル パイプ; |
650-24351-01-00 |
US $2.98 |
||
| replacement | |||||
|
13
|
13
650-24351-51-00 Band 1．バンド，フューエル パイプ; |
650-24351-51-00 |
from US $2.98 |
||
|
14
|
14
90467-11M00-00
Clip, Scissor
クリップ; |
90467-11M00-00 |
— | ||
