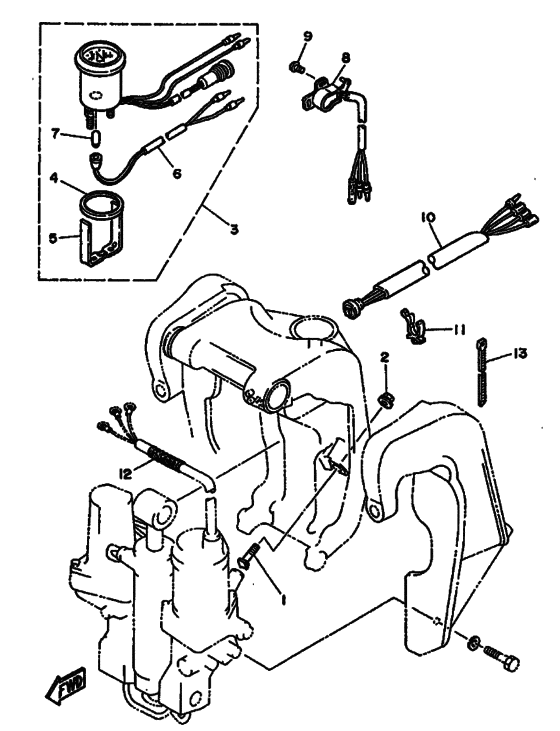

Power trim & tilt assy Diagram Yamaha 85 ET(D)L/X
- Year
- 1993
- Model
- 85A
- Model code
- 688
- Year
- 1993
- Stroke (2-stroke or 4-stroke)
- 2 stroke
- Power
- 85
- Sales region
- Europe (999)
- Colour
- Dark Bluish Gray Solid 1 (DBGS1; 001D)
Difficulties in parts search?
Difficulties in parts search?
Description | OEM Part # | Price | |||
---|---|---|---|---|---|
1
|
1
6H1-43376-00-00 Bolt, Thrust Receiver |
6H1-43376-00-00 |
US $20.50 |
||
2
|
2
95780-08300-00 Nut, Nylon (6J8) |
95780-08300-00 |
from US $6.13 |
||
3
|
3
6Y5-83670-10-00
Pro Series 11 Trim Meter (Black)
|
6Y5-83670-10-00 |
— | ||
4
|
4
688-83664-00-00 Damper |
688-83664-00-00 |
US $3.29 |
||
5
|
5
6Y5-83577-00-00 Plate, Fitting |
6Y5-83577-00-00 |
US $7.63 |
||
6
|
6
6Y5-83536-20-00 Socket, Meter |
6Y5-83536-20-00 |
US $10.77 |
||
7
|
7
6Y5-83518-00-00 Bulb (12V-1.7W T6.5) |
6Y5-83518-00-00 |
from US $4.19 |
||
replacement | |||||
7
|
7
3FV-83517-00-00 Bulb (12V-1.7W) |
3FV-83517-00-00 |
from US $4.19 |
||
8
|
8
6H1-83672-10-00
Trim Sender
|
6H1-83672-10-00 |
— | ||
9
|
9
92580-06016-00 Screw |
92580-06016-00 |
US $2.24 |
||
replacement | |||||
9
|
9
98580-06016-00 Screw Pan Head |
98580-06016-00 |
from US $2.24 |
||
10
|
10
6E5-82553-10-00
Extension, Wire Harness
|
6E5-82553-10-00 |
— | ||
11
|
11
904-6409M-13-00
Clamp
|
904-6409M-13-00 |
— | ||
replacement | |||||
11
|
11
90464-15M08-00 Clamp |
90464-15M08-00 |
US $1.80 |
||
12
|
12
90440-14M00-00 Pipe |
90440-14M00-00 |
US $2.39 |
||
13
|
13
904-6511M-10-00
Clamp
|
904-6511M-10-00 |
— | ||
replacements | |||||
13
|
13
80L-26397-00-00 Band |
80L-26397-00-00 |
from US $0.98 |
||
13
|
13
904-65100-98-00
Clamp
|
904-65100-98-00 |
— |
