Crankshaft/piston/rotary valve (F8) Diagram Kawasaki Model "F" F8 Bison

Year
1972
Model code
F8-A
Sales region
USA
Engine Capacity
250
Model
F8

Difficulties in parts search?

Parts list

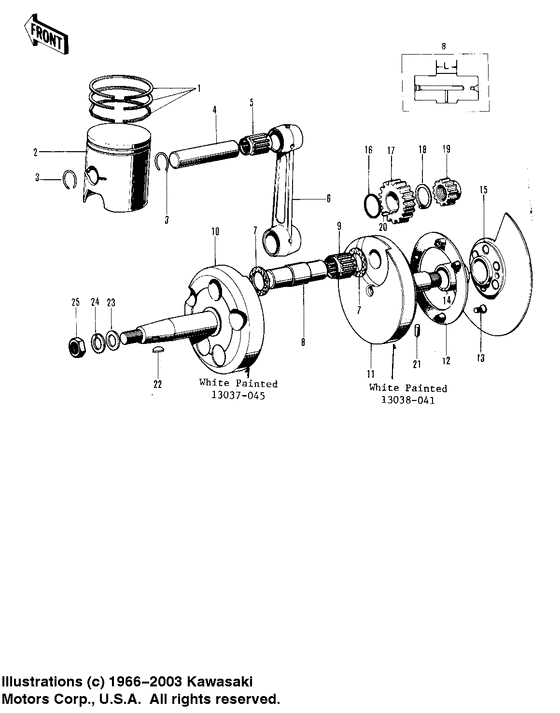

Crankshaft/piston/rotary valve

Difficulties in parts search?

Crankshaft/piston/rotary valve
Description OEM Part # Price
1
1

13008-026

RING SET,STD

Ring set,std;

13008-026

US $102.04

2
2

13001-041

PISTON,STD

Piston,std;

13001-041

US $131.62

3
3

92036-015

CIRCLIP-PISTON PIN

Circlip-piston pin;

92036-015

from US $3.33

4
4

13002017

PIN-PISTON

13002017

US $21.39

5
5

13033-1010

BEARING-SMALL END

Bearing-small end; Kbk182223.8x

13033-1010

from US $21.23

7
7
92026-065
WASHER-PLAIN

T=1 m/m, t=2 m/m

92026-065

8
8
13035-021
CRANK PIN

L=20 m/m, l=2 m/m

13035-021

9
9
13034-032
NEEDLE BRG-BIG END

Pk293817.8x

13034-032

10
10
13037-035
CRANKSHAFT L.H

White painted

13037-035

11
11

13038-031

CRANKSHAFT-R.H

White painted

13038-031

US $72.41

12
12
13045-006
HOLDER-CRANKSHAFT OIL

13045-006

13
13

92012-002

SCREW OVL CNTSNK 5X10

92012-002

US $2.09

14
14

92027-097

CALLAR-CRANKSHAFT

92027-097

US $18.72

15
15

12001-020

VALVE-ROTARY DISC

12001-020

US $242.06

16
16
670B3022
0 RING,22MM

"0" ring,22mm;

670B3022

17
17

13121-028

PINION,PRIMARY 24T

Pinion,primary 24t; 24t

13121-028

US $101.81

18
18

92024-029

WASHER-LOCK,18MM

Washer-lock,18mm;

92024-029

US $0.90

19
19

16084-011

PINION-OIL PUMP

15t

16084-011

US $85.21

20
20

510A5100

WOODRUFF KEY

Woodruff key;

510A5100

from US $3.40

21
21

610A0412

PIN DOWEL 4X12

Pin dowel 4x12;

610A0412

from US $7.04

22
22

92038-001

WOODRUFF KEY

Woodruff key;

92038-001

from US $3.73

23
23

92022-172

WASHER-PLAIN,14MM

Washer-plain,14mm;

92022-172

US $8.21

24
24

461F1400

WASHER SPRING 14MM

461F1400

US $0.60

25
25

92015-043

NUT 14MM

92015-043

US $4.88
