Headlight ('74-'75 s3/s3-a) Diagram Kawasaki Model "S" S3 Mach II

Year
1974
Model code
S3
Sales region
USA
Engine Capacity
400
Model
S3 Mach II

Difficulties in parts search?

Parts list

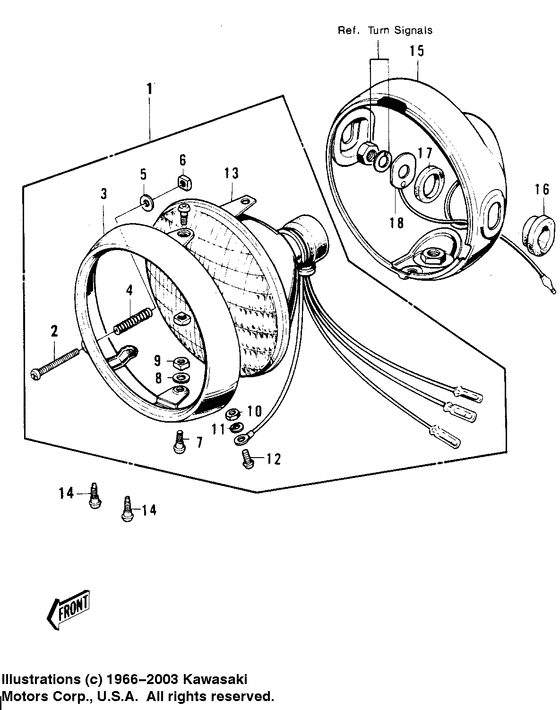

Headlight

Difficulties in parts search?

Headlight
Description OEM Part # Price
1
1
23003-018
LAMP UNIT-HEAD

23003-018

2
2

23019021

SCREW FORCUS ADJUST

Screw forcus adjust;

23019021

from US $3.17

3
3
23006-034
RIM-HEAD LAMP

23006-034

4
4

23014005

SPRING FOCUS ADJUST

Spring focus adjust;

23014005

from US $3.01

5
5

23021004

WASHER

23021004

from US $3.48

6
6

23020018

NUT,4MM

Nut,4mm;

23020018

from US $3.17

7
7

23019023

SCREW-PAN HEAD,5X12

Screw-pan head,5x12;

23019023

from US $4.12

8
8

23021012

WASHER-PLAIN,5MM

Washer-plain,5mm;

23021012

from US $4.12

9
9

23020-023

NUT,HEAD LAMP RIM FIT

Nut,head lamp rim fit;

23020-023

US $5.23

10
10

311B0300

NUT-HEX

311B0300

from US $0.16

replacement
10
10

311AA0300

NUT-HEX

311AA0300

from US $0.73

11
11
461F0300
WASHER SPRING 3MM

Washer spring 3mm;

461F0300

replacement
11
11

461DA0300

WASHER-SPRING

Washer spring 3mm;

461DA0300

from US $0.78

12
12
220B0306
SCREW-PAN-CROS,3X6

Screw-pan-head 3x6;

220B0306

replacement
12
12

220AA0306

SCREW-PAN-CROS,3X6

Screw-pan-head 3x6;

220AA0306

from US $0.78

13
13
23007-043
SEALED BEAM UNIT

23007-043

14
14

23019022

Screw-special,5x14

Screw,pan head,5x14;

23019022

US $2.57

replacements
14
14

92172-0145

SCREW,5X14

Screw,pan head,5x14;

92172-0145

from US $0.95

14
14

23019024

SCREW,5X14

Screw,pan head,5x14;

23019024

from US $3.76

15
15

23005-038-21

BODY-HEAD.LAMP,BLACK

Body-head.lamp,black;

23005-038-21

US $180.40

16
16

23066-001

DAMPER RUBBER A

23066-001

from US $8.30

17
17
23066-005
DAMPER RUBBER

23066-005

18
18

23076-005

COLLAR

S3, s3-a

23076-005

from US $37.43
