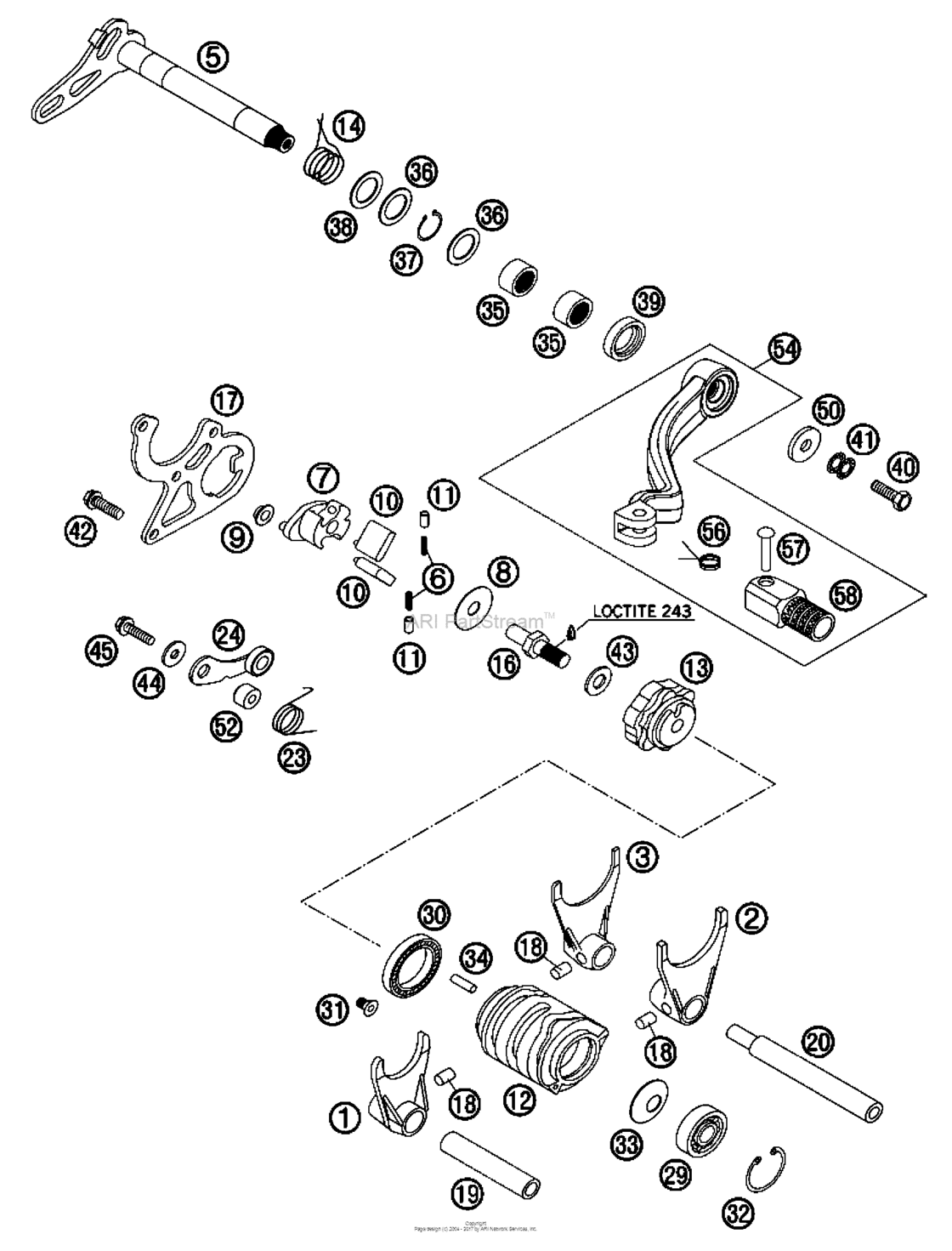

Shifting Mechanism Diagram KTM 200 200 XC
- Year
- 2008
- Sales region
- US/EU
- Engine Capacity
- 200
- Model
- 200 XC
Difficulties in parts search?
Difficulties in parts search?
Description | OEM Part # | Price | |||
---|---|---|---|---|---|
1
|
1
50334001200 Shifting fork 5th/6th gear04 |
50334001200 |
US $47.94 |
||
2
|
2
50334002200 Shifting fork 2nd/4th gear04 |
50334002200 |
US $50.51 |
||
3
|
3
50334003200 Shifting fork 1st/3rd gear04 |
50334003200 |
US $48.01 |
||
5
|
5
50334005000 Shifting shaft 125/200'98125/200'98 |
50334005000 |
US $87.45 |
||
replacement | |||||
5
|
5
50334005100 Shifting Shaft Cpl125/200'98 |
50334005100 |
US $74.29 |
||
6
|
6
50334007052 Spring for ratchet 0,5x11,5125/200'98 |
50334007052 |
US $2.11 |
||
7
|
7
50334007000 Ratchet support 125/200'98125/200'98 |
50334007000 |
US $81.89 |
||
8
|
8
50334007054 Stop disk 8,2x26x0,7125/200'98 |
50334007054 |
US $3.52 |
||
9
|
9
50334007053 Bushing 6x8x12x4,5125/200'98 |
50334007053 |
US $6.75 |
||
10
|
10
50334007050 Shifting ratchet 125/200'98125/200'98 |
50334007050 |
US $27 |
||
replacement | |||||
10
|
10
50334007150 Shifting Ratchet 125/200125/200'98 |
50334007150 |
US $8.62 |
||
11
|
11
50334007051 Pressure end pad 4,1x5,6x8,4125/200'98 |
50334007051 |
US $14.60 |
||
12
|
12
50334012300 Shifting drum 0606 |
50334012300 |
US $98.69 |
||
13
|
13
50334013000 Locating drum 125/200'98125/200'98 |
50334013000 |
US $88.91 |
||
14
|
14
50334014000 Return spring 3mm125/200'98 |
50334014000 |
US $6.90 |
||
16
|
16
50334016000 Special screw m8x21,5 ws=12WS=12 |
50334016000 |
US $10.85 |
||
17
|
17
50334017000 Shifting gate 3mm 125/200'983MM 125/200'98 |
50334017000 |
US $20.52 |
||
18
|
18
0402061000 Needle roller zrb 6x103MM 125/200'98 |
0402061000 |
US $6.31 |
||
19
|
19
50334019000 Shifting rod drive 11,8x67,53MM 125/200'98 |
50334019000 |
US $8.35 |
||
20
|
20
50334020000 Shift. rod drive end 11,8x94,53MM 125/200'98 |
50334020000 |
US $27.12 |
||
23
|
23
50334023000 Locating lever spring 2,5mm'98'98 |
50334023000 |
US $2.77 |
||
24
|
24
50334024144 Locating lever cpl. 0808 |
50334024144 |
US $12.50 |
||
29
|
29
0625060006 Ball bearing 6000 rs1 c308 |
0625060006 |
US $21.17 |
||
30
|
30
0625618050 Ball bearing 61805 c308 |
0625618050 |
US $39.98 |
||
31
|
31
0991050102 Flat h.scew din7991-m5x10 10.910.9 |
0991050102 |
US $1.33 |
||
32
|
32
0472260120 Lock ring din0472-26x1,210.9 |
0472260120 |
US $1.46 |
||
33
|
33
0093251209 Spring washer 12,2x25x0,910.9 |
0093251209 |
US $1.97 |
||
34
|
34
0402040980 Needle Rol.din5402 Nrb 4X9,810.9 |
0402040980 |
US $1.77 |
||
35
|
35
54632095000 Needle bear.hk 1412 14x20x1210.9 |
54632095000 |
US $7.60 |
||
36
|
36
49033031000 Stop disk 14,3x20x110.9 |
49033031000 |
US $4.10 |
||
37
|
37
0471140100 Lock washer din0471-14x110.9 |
0471140100 |
US $0.73 |
||
38
|
38
49033031015 Stop disk 14,2x22x1,510.9 |
49033031015 |
US $1.02 |
||
39
|
39
0760142460 Shaft seal ring 14x24x6 b10.9 |
0760142460 |
US $9.64 |
||
40
|
40
0933060165
Hh screw din0933-m 6x16 10.9
10.9 |
0933060165 |
— | ||
replacement | |||||
40
|
40
59009062016 Special screw m6x16 ws=8 10.910.9 |
59009062016 |
US $1.09 |
||
41
|
41
50233041000 Pair of washers m 6 nordlock10.9 |
50233041000 |
US $3.25 |
||
42
|
42
0015060163 Hh Collar Screw M 6X16 Ws=8WS=8 |
0015060163 |
US $2.23 |
||
43
|
43
0125080003 Washer din0125-a 8,4WS=8 |
0125080003 |
US $0.31 |
||
44
|
44
0349000050 Washer din7349-5x15x2WS=8 |
0349000050 |
US $0.65 |
||
45
|
45
0015050203
Hh Collar Screw M5X20 Tx30
WS=8 |
0015050203 |
— | ||
replacement | |||||
45
|
45
0025050206 Hh collar screw m5x20 tx30WS=8 |
0025050206 |
US $1.33 |
||
50
|
50
50232050001 Steel washer 6,4x17x3WS=8 |
50232050001 |
US $4.86 |
||
52
|
52
54634052300 Sleeve for locking leverWS=8 |
54634052300 |
US $2.67 |
||
54
|
54
54734031000 Shift lever cpl. 2-stroke 20012001 |
54734031000 |
US $80.17 |
||
56
|
56
54634032100 Shifting lever spring 2502001 |
54634032100 |
US $2.53 |
||
57
|
57
54634031050 Bolt 6x25 for shift lever2001 |
54634031050 |
US $7.67 |
||
58
|
58
54634131000 Step plate for shift lever 2502001 |
54634131000 |
US $31.76 |
