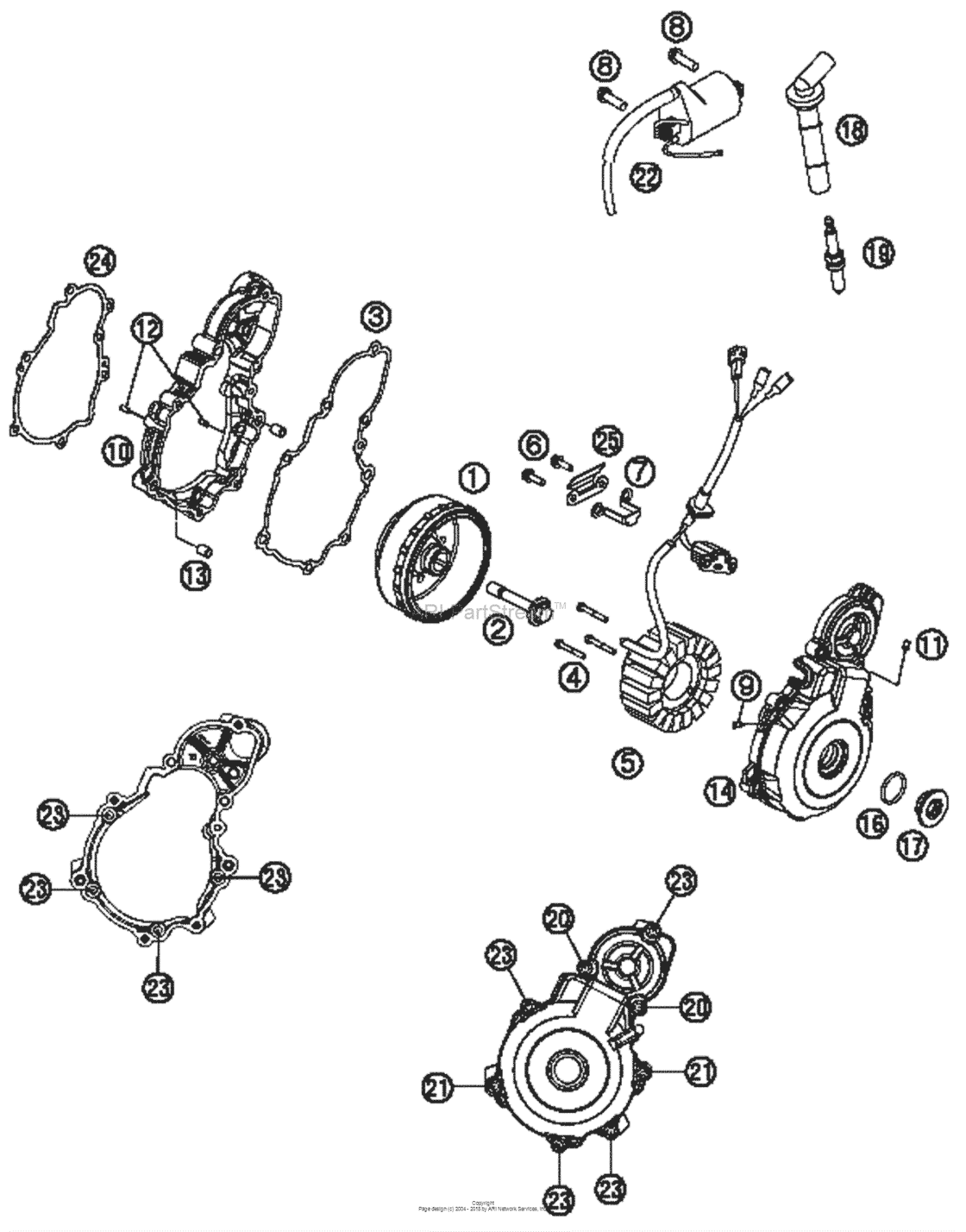

Ignition System Diagram KTM 350 350 XCF-W Six Days
- Year
- 2014
- Sales region
- US/EU
- Engine Capacity
- 350
- Model
- 350 XCF-W Six Days
Difficulties in parts search?
Difficulties in parts search?
Description | OEM Part # | Price | |||
---|---|---|---|---|---|
1
|
1
77539005144 Rotor Efi CplTX30 |
77539005144 |
US $474.20 |
||
2
|
2
77339010100 Flywheel screwTX30 |
77339010100 |
US $4.66 |
||
3
|
3
77530042000 Ignition Cover GasketTX30 |
77530042000 |
US $14.28 |
||
4
|
4
0912050303 Ah Screw Din0912-M 5X30TX30 |
0912050303 |
US $0.66 |
||
5
|
5
77539004000 StatorTX30 |
77539004000 |
US $197.85 |
||
6
|
6
0025050166 Hh collar screw m5x16 tx30TX30 |
0025050166 |
US $1.31 |
||
7
|
7
77530002050 Cable Tab Washer ExcTX30 |
77530002050 |
US $16.20 |
||
8
|
8
0026060186 Collar Screw M6X18 Isa30TX30 |
0026060186 |
US $0.58 |
||
9
|
9
80030058060 Oil jet "60" m4TX30 |
80030058060 |
US $10.27 |
||
10
|
10
7753000200015 Ignition Cover InsideTX30 |
7753000200015 |
US $70.41 |
||
11
|
11
0913050063 Thread Pin Din 913 M5X6TX30 |
0913050063 |
US $0.39 |
||
12
|
12
0402040980 Needle Rol.din5402 Nrb 4X9,8TX30 |
0402040980 |
US $1.77 |
||
13
|
13
59030023000 Dowel 6X8X11,5TX30 |
59030023000 |
US $2.92 |
||
14
|
14
7753001200015 Ignition CoverTX30 |
7753001200015 |
US $135.05 |
||
16
|
16
07700240251 O-ring 24x2,5 vitonTX30 |
07700240251 |
US $2.09 |
||
17
|
17
7723000206030
Screw Plug M24X1,5
TX30 |
7723000206030 |
— | ||
replacement | |||||
17
|
17
7723000216030 Screw Plug M24X1,5TX30 |
7723000216030 |
US $39.24 |
||
18
|
18
77239090000 Spark plug connectorTX30 |
77239090000 |
US $32.98 |
||
19
|
19
77239093000 Plug ngk lmar9ai - 8TX30 |
77239093000 |
US $23.63 |
||
20
|
20
0025060506 Hh collar screw m6x50 tx30TX30 |
0025060506 |
US $3.30 |
||
21
|
21
0025060306 Hh collar screw m6x30 tx30TX30 |
0025060306 |
US $2.21 |
||
22
|
22
58439006000 Ignitioncoil ig3826 kokusan'9696 |
58439006000 |
US $83.22 |
||
23
|
23
0025060256 Hh collar screw m6x25 tx30TX30 |
0025060256 |
US $2.45 |
||
24
|
24
77530040000 Ignition Cover GasketTX30 |
77530040000 |
US $13.62 |
||
25
|
25
77530002060 BracketTX30 |
77530002060 |
US $7.23 |
