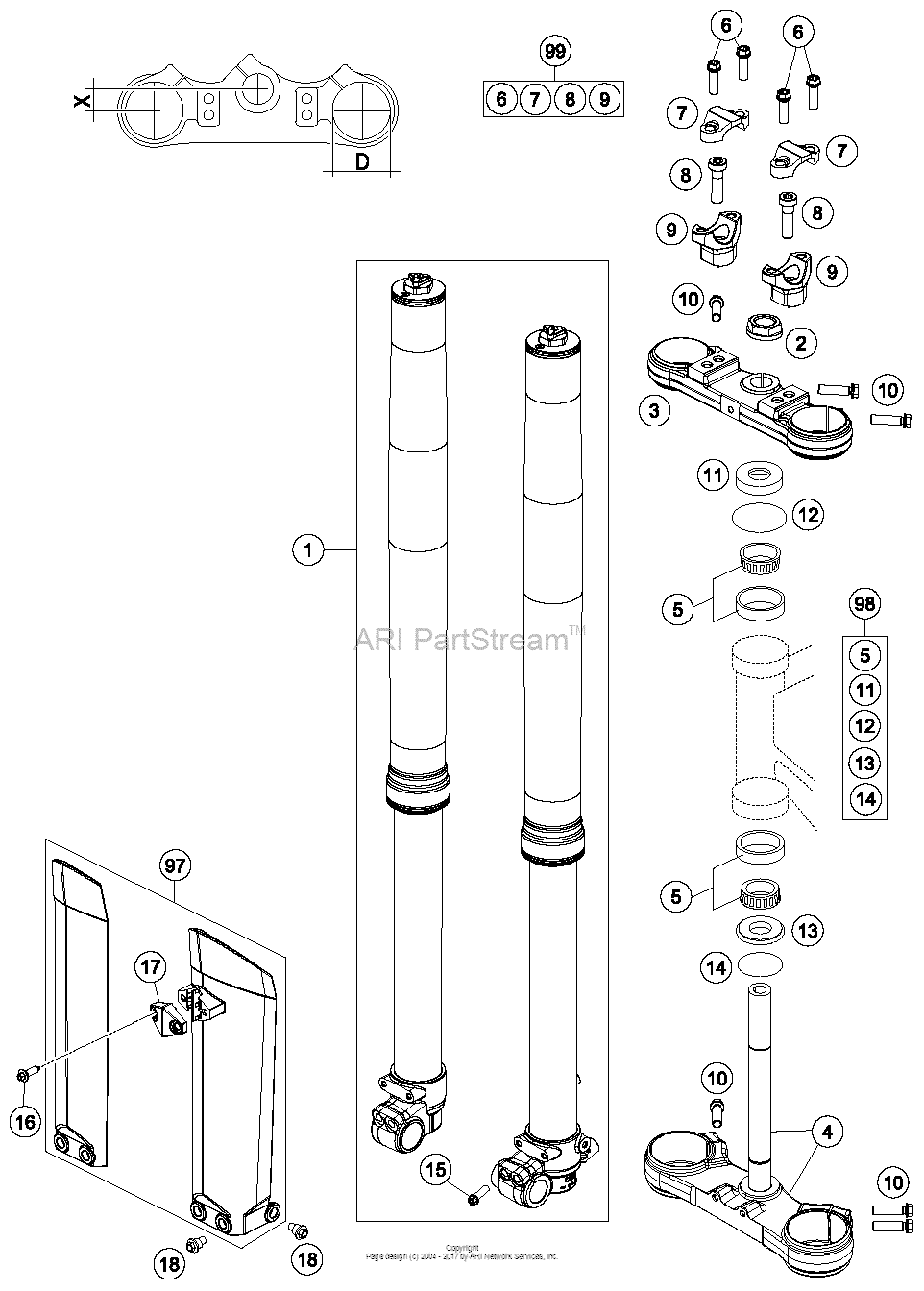

Front Fork, Triple Clamp Diagram KTM 85 85 SX
- Year
- 2015
- Sales region
- US/EU
- Engine Capacity
- 85
- Model
- 85 SX
Difficulties in parts search?
Difficulties in parts search?
Description | OEM Part # | Price | |||
---|---|---|---|---|---|
1
|
1
05187M0501 Fork Wp 85Sx 20132013 |
05187M0501 |
US $2,254.03 |
||
2
|
2
59030029000 Hh nut m20x1,5 ws=27 right2013 |
59030029000 |
US $7.62 |
||
3
|
3
47101034114 Top Triple Clamp2013 |
47101034114 |
US $133.38 |
||
4
|
4
47101032114 Bottom Triple Clamp Cpl2013 |
47101032114 |
US $232.03 |
||
5
|
5
49001081000 Tapered roller bearing 32004x2013 |
49001081000 |
US $38.74 |
||
6
|
6
0025080256 Hh Collar Screw M8X25 Tx40TX40 |
0025080256 |
US $2.09 |
||
7
|
7
77201038000 Handlebar Clamp 28MmTX40 |
77201038000 |
US $22.83 |
||
8
|
8
0032100356S Ah-Collar Screw M10X35 Isa45TX40 |
0032100356S |
US $3.57 |
||
9
|
9
59401039037 Handleb.supp. d=28mm h=37mm 0505 |
59401039037 |
US $34.36 |
||
10
|
10
0025080306 Hh collar screw m8x30 tx40TX40 |
0025080306 |
US $3.38 |
||
11
|
11
49001086000 Covering capTX40 |
49001086000 |
US $6.10 |
||
12
|
12
0770049025 O-ring 49,00x2,50 nbrTX40 |
0770049025 |
US $2.98 |
||
13
|
13
46001086000 Protection ring 20,1x39x5TX40 |
46001086000 |
US $8.52 |
||
15
|
15
0025060206 Hh collar screw m6x20 tx30TX30 |
0025060206 |
US $1.97 |
||
16
|
16
0017060206 Screw F. Plastic K60X20Al Sw6TX30 |
0017060206 |
US $2.89 |
||
17
|
17
7800108500028 Clamp f. speed. cable d=6mm 0808 |
7800108500028 |
US $4.10 |
||
18
|
18
59001092050 Special Screw M6X12,5 Ws=808 |
59001092050 |
US $2.02 |
||
97
|
97
4710109400028 Fork Protector Set 85Sx White08 |
4710109400028 |
US $25.60 |
||
98
|
98
00050000931 Stearing Head Rep. Kit MiniAs Required |
00050000931 |
US $108.83 |
||
99
|
99
00050000921 Handlebar Support Kit D28/h37As Required |
00050000921 |
US $106.79 |
