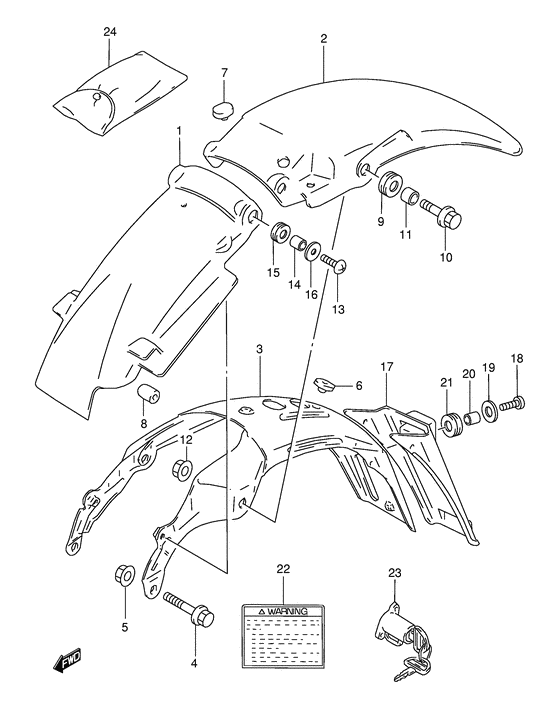

Rear fender Diagram Suzuki TS50
- Year
- 1994
- Model code
- TS50XAR(E4) R
- Engine Capacity
- 50
- Model
- TS50X
Difficulties in parts search?
Difficulties in parts search?
Description | OEM Part # | Price | |||
---|---|---|---|---|---|
1
|
1
63112-13750-000
FENDER, RR FR
|
63112-13750-000 |
— | ||
2
|
2
63113-13700-21C
Fender, rear (black)
Fender, rear (black); Model m |
63113-13700-21C |
— | ||
2
|
2
63113-13700-14L
Fender, rear (white)
Fender, rear (white); Model m |
63113-13700-14L |
— | ||
2
|
2
63113-13700-25Y
Fender, rear (yellow)
Fender, rear (yellow); Model m |
63113-13700-25Y |
— | ||
2
|
2
63113-13700-0NF
FENDER,RR RR
Fender, rear (blue); Model r |
63113-13700-0NF |
— | ||
3
|
3
63120-13720-000
REINF,RR FENDER
|
63120-13720-000 |
— | ||
4
|
4
01517-08407-000
Bolt 8 x 40
Model m |
01517-08407-000 |
— | ||
replacement | |||||
4
|
4
01550-08407-000 BOLTModel m |
01550-08407-000 |
from US $3.33 |
||
4
|
4
01550-08403-000
Bolt
Model r |
01550-08403-000 |
— | ||
replacements | |||||
4
|
4
01550-0840B-000 BoltModel r |
01550-0840B-000 |
US $1.12 |
||
4
|
4
01550-0840A-000 BOLTModel r |
01550-0840A-000 |
from US $1.12 |
||
5
|
5
08319-31087-000 NUT |
08319-31087-000 |
from US $1.67 |
||
6
|
6
09321-06016-000 CUSHIONCushion, reinforcement; |
09321-06016-000 |
from US $1.76 |
||
7
|
7
09321-10009-000
CUSHION
Cushion, seat; |
09321-10009-000 |
— | ||
8
|
8
09329-05003-000
CUSHION
Cushion, side; |
09329-05003-000 |
— | ||
replacement | |||||
8
|
8
09329-05009-000 CushionCushion, side; |
09329-05009-000 |
US $6.08 |
||
9
|
9
09320-12011-000
CUSHION
Cushion, rear; |
09320-12011-000 |
— | ||
replacement | |||||
9
|
9
09320-12090-000 Cushion(11.8X25X7.5)Cushion, rear; |
09320-12090-000 |
from US $1.68 |
||
10
|
10
01517-08355-000
Bolt
Model m |
01517-08355-000 |
— | ||
replacements | |||||
10
|
10
01550-0835B-000 BOLTModel m |
01550-0835B-000 |
from US $1.12 |
||
10
|
10
01550-0835A-000 BOLTModel m |
01550-0835A-000 |
from US $1.12 |
||
10
|
10
01550-08353-000
Bolt, rear
Bolt, rear; Model r |
01550-08353-000 |
— | ||
replacements | |||||
10
|
10
01550-0835B-000 BOLTBolt, rear; Model r |
01550-0835B-000 |
from US $1.12 |
||
10
|
10
01550-0835A-000 BOLTBolt, rear; Model r |
01550-0835A-000 |
from US $1.12 |
||
11
|
11
09180-08021-000
Spacer
|
09180-08021-000 |
— | ||
replacement | |||||
11
|
11
09180-08188-000 SPACER(8.5X12X7.5) |
09180-08188-000 |
from US $1.52 |
||
12
|
12
08319-31087-000 NUT |
08319-31087-000 |
from US $1.67 |
||
13
|
13
02142-06207-000 SCREWScrew, center; Model m |
02142-06207-000 |
from US $1.93 |
||
13
|
13
02142-06203-000
Screw
Screw, center; Model r |
02142-06203-000 |
— | ||
replacement | |||||
13
|
13
02142-0620A-000 SCREWScrew, center; Model r |
02142-0620A-000 |
from US $0.68 |
||
14
|
14
09180-06030-000
Spacer, ignition coil lower
|
09180-06030-000 |
— | ||
replacement | |||||
14
|
14
09180-06310-000 SPACER(6.5X10X10)Spacer (6.8x10x10) |
09180-06310-000 |
from US $1.67 |
||
15
|
15
09320-10033-000
Cushion
|
09320-10033-000 |
— | ||
16
|
16
09160-06060-000 Washer (6.5x20x1.2) |
09160-06060-000 |
from US $2.68 |
||
replacement | |||||
16
|
16
09160-06077-000 WASHER(6.5X20X1.2)Washer (6.5x20x1.2) |
09160-06077-000 |
from US $0.96 |
||
17
|
17
63311-13720-000
EXTENSION,RR FENDER
|
63311-13720-000 |
— | ||
18
|
18
02142-06164-000
Screw
Model m |
02142-06164-000 |
— | ||
replacement | |||||
18
|
18
02142-0616A-000 SCREWModel m |
02142-0616A-000 |
from US $0.76 |
||
18
|
18
02142-06163-000
Screw
Screw; Model r |
02142-06163-000 |
— | ||
replacement | |||||
18
|
18
02142-0616A-000 SCREWScrew; Model r |
02142-0616A-000 |
from US $0.76 |
||
19
|
19
09160-06063-000
Washer
|
09160-06063-000 |
— | ||
replacements | |||||
19
|
19
09160-06054-000 WASHER(6.5X22X1.6)Washer (6.5x22x1.6) |
09160-06054-000 |
from US $1.22 |
||
19
|
19
09160-06503-000 Washer |
09160-06503-000 |
from US $2.15 |
||
20
|
20
09180-06092-000 SPACER(6.2X8.3X6.1) |
09180-06092-000 |
from US $2.13 |
||
21
|
21
09320-08013-000
CUSHION
|
09320-08013-000 |
— | ||
replacement | |||||
21
|
21
09320-08509-000 Cushion(8X22X7) |
09320-08509-000 |
from US $1.98 |
||
22
|
22
68319-15D30-000
Label, warning safety
Label, warning safety; |
68319-15D30-000 |
— | ||
replacements | |||||
22
|
22
68319-33E31-000
LABEL,GENERAL WARNING
Label, warning safety; |
68319-33E31-000 |
— | ||
22
|
22
68319-33E32-000 Label,general WarningLabel, warning safety; |
68319-33E32-000 |
US $6.15 |
||
23
|
23
95700-38840-000
LOCK SET,HELMET
|
95700-38840-000 |
— | ||
24
|
24
09800-00283-000
Tool assy
|
09800-00283-000 |
— | ||
replacements | |||||
24
|
24
09800-21026-000
TOOL ASSY
|
09800-21026-000 |
— | ||
24
|
24
09800-21080-000 Tool Assy |
09800-21080-000 |
from US $36.40 |
