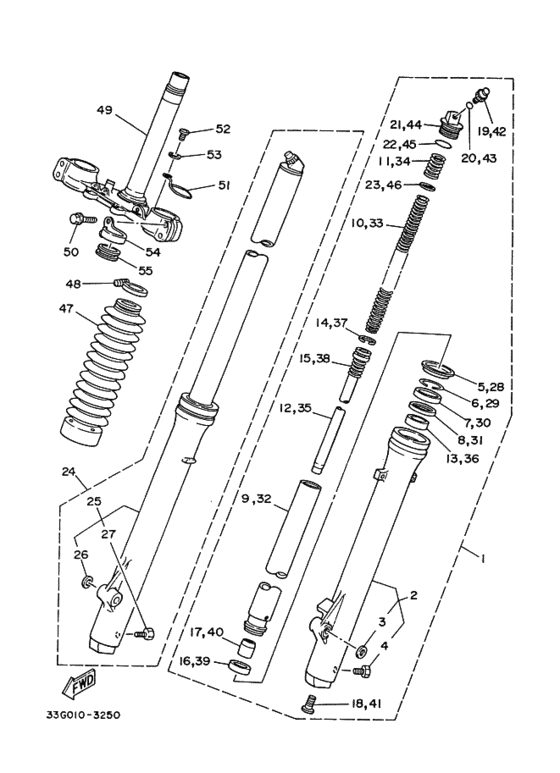

Front fork Diagram Yamaha DT125 DT125
- Year
- 1983
- Colour
- Sky Blue (SYB; 00G8)
- Model code
- 33G
- Sales region
- Japan (010)
- Engine Capacity
- 125
- Color Variant
- B
- Model
- DT125
Difficulties in parts search?
Difficulties in parts search?
| Description | OEM Part # | Price | |||
|---|---|---|---|---|---|
|
1
|
1
33G-23102-00-00
Front Fork Assy (L.h)
フロントフオークアセンブリ ; レフト |
33G-23102-00-00 |
— | ||
|
2
|
2
10V-23130-00-00
Fork Unit Assy
．フオークユニツトアセンブリ; |
10V-23130-00-00 |
— | ||
|
3
|
3
462-23392-02-00 Washer, Special．．ワツシヤ，スペシヤル; |
462-23392-02-00 |
US $5.83 |
||
|
4
|
4
2A6-23119-00-00 Plug, Drain．．プラグ，ドレーン; |
2A6-23119-00-00 |
from US $9.49 |
||
|
5
|
5
10V-23114-00-00
Gasket
．ガスケツト; |
10V-23114-00-00 |
— | ||
|
6
|
6
1J3-23156-00-00 Ring, Snap．クリツプ，オイルシール; |
1J3-23156-00-00 |
from US $6.52 |
||
| replacement | |||||
|
6
|
6
34X-23156-00-00 Ring, Snap．クリツプ，オイルシール; |
34X-23156-00-00 |
from US $6.52 |
||
|
7
|
7
10V-23145-00-00 Oil Seal．オイルシール; |
10V-23145-00-00 |
from US $25.85 |
||
| replacement | |||||
|
7
|
7
1UA-23145-00-00 Oil Seal．オイルシール; |
1UA-23145-00-00 |
from US $33.72 |
||
|
8
|
8
10V-23147-00-00 O-Ring．Ｏ−リング; |
10V-23147-00-00 |
from US $16.72 |
||
|
9
|
9
33G-23110-00-00
Inner Tube Comp.1
．インナチユーブコンプリート １; |
33G-23110-00-00 |
— | ||
|
10
|
10
10V-23351-00-00
Spring
．スプリング; |
10V-23351-00-00 |
— | ||
|
11
|
11
10V-23141-00-00
Spring, Front Fork
．スプリング，フロントフオーク; |
10V-23141-00-00 |
— | ||
|
12
|
12
33G-23171-00-00
Piston, Front Fork
．ピストン，フロントフオーク; |
33G-23171-00-00 |
— | ||
|
13
|
13
10V-23125-00-00
Metal, Slide 1
．メタル，スライド １; |
10V-23125-00-00 |
— | ||
|
14
|
14
1T4-23157-01-00
Ring, Piston Front Fork (2F3-
．リング，ピストン; |
1T4-23157-01-00 |
— | ||
|
15
|
15
10M-23151-00-00
Spring, Rebound
．スプリング，リバウンド; |
10M-23151-00-00 |
— | ||
| replacement | |||||
|
15
|
15
999-99999-99-00
Not Available
．スプリング，リバウンド; |
999-99999-99-00 |
— | ||
|
16
|
16
10V-23135-00-00 Metal, Slide 2．メタル，スライド ２; |
10V-23135-00-00 |
from US $31.88 |
||
|
17
|
17
10V-23166-00-00
Spacer, Oil Lock
．スペーサ，オイルロツク; |
10V-23166-00-00 |
— | ||
|
18
|
18
3M7-23181-00-00 Bolt, Hexagon Socket Head．ボルト，ヘキサゴンソケツトヘツド; |
3M7-23181-00-00 |
from US $8.08 |
||
|
19
|
19
27H-23184-00-00
Cap, Air Valve
．エアーバルブキヤツプコンプリート; |
27H-23184-00-00 |
— | ||
| replacement | |||||
|
19
|
19
999-99999-99-00
Not Available
．エアーバルブキヤツプコンプリート; |
999-99999-99-00 |
— | ||
|
20
|
20
3H3-23147-00-00 O-Ring．Ｏ−リング; |
3H3-23147-00-00 |
from US $1.84 |
||
| replacement | |||||
|
20
|
20
93210-06632-00 O-Ring．Ｏ−リング; |
93210-06632-00 |
from US $1.94 |
||
|
21
|
21
27H-23111-00-00
Bolt, Cap
．ボルト，フオーク; |
27H-23111-00-00 |
— | ||
|
22
|
22
5N1-23114-00-00 Gasket．Ｏ−リング; |
5N1-23114-00-00 |
US $18.84 |
||
|
23
|
23
27H-23142-00-00
Seat, Spring Upper
．シート，スプリングアツパ; |
27H-23142-00-00 |
— | ||
|
24
|
24
33G-23103-00-00
Front Fork Assy (R.h)
フロントフオークアセンブリ ; ライト |
33G-23103-00-00 |
— | ||
|
25
|
25
10V-23140-00-00
Fork Unit Assy 2
．フオークユニツト アセンブリ ２; |
10V-23140-00-00 |
— | ||
|
26
|
26
462-23392-02-00 Washer, Special．．ワツシヤ，スペシヤル; |
462-23392-02-00 |
US $5.83 |
||
|
27
|
27
2A6-23119-00-00 Plug, Drain．．プラグ，ドレーン; |
2A6-23119-00-00 |
from US $9.49 |
||
|
28
|
28
10V-23114-00-00
Gasket
．ガスケツト; |
10V-23114-00-00 |
— | ||
|
29
|
29
1J3-23156-00-00 Ring, Snap．クリツプ，オイルシール; |
1J3-23156-00-00 |
from US $6.52 |
||
| replacement | |||||
|
29
|
29
34X-23156-00-00 Ring, Snap．クリツプ，オイルシール; |
34X-23156-00-00 |
from US $6.52 |
||
|
30
|
30
10V-23145-00-00 Oil Seal．オイルシール; |
10V-23145-00-00 |
from US $25.85 |
||
| replacement | |||||
|
30
|
30
1UA-23145-00-00 Oil Seal．オイルシール; |
1UA-23145-00-00 |
from US $33.72 |
||
|
31
|
31
10V-23147-00-00 O-Ring．Ｏ−リング; |
10V-23147-00-00 |
from US $16.72 |
||
|
32
|
32
33G-23110-00-00
Inner Tube Comp.1
．インナチユーブコンプリート １; |
33G-23110-00-00 |
— | ||
|
33
|
33
10V-23351-00-00
Spring
．スプリング; |
10V-23351-00-00 |
— | ||
|
34
|
34
10V-23141-00-00
Spring, Front Fork
．スプリング，フロントフオーク; |
10V-23141-00-00 |
— | ||
|
35
|
35
33G-23171-00-00
Piston, Front Fork
．ピストン，フロントフオーク; |
33G-23171-00-00 |
— | ||
|
36
|
36
10V-23125-00-00
Metal, Slide 1
．メタル，スライド １; |
10V-23125-00-00 |
— | ||
|
37
|
37
1T4-23157-01-00
Ring, Piston Front Fork (2F3-
．リング，ピストン; |
1T4-23157-01-00 |
— | ||
|
38
|
38
10M-23151-00-00
Spring, Rebound
．スプリング，リバウンド; |
10M-23151-00-00 |
— | ||
| replacement | |||||
|
38
|
38
999-99999-99-00
Not Available
．スプリング，リバウンド; |
999-99999-99-00 |
— | ||
|
39
|
39
10V-23135-00-00 Metal, Slide 2．メタル，スライド ２; |
10V-23135-00-00 |
from US $31.88 |
||
|
40
|
40
10V-23166-00-00
Spacer, Oil Lock
．スペーサ，オイルロツク; |
10V-23166-00-00 |
— | ||
|
41
|
41
3M7-23181-00-00 Bolt, Hexagon Socket Head．ボルト，ヘキサゴンソケツトヘツド; |
3M7-23181-00-00 |
from US $8.08 |
||
|
42
|
42
27H-23184-00-00
Cap, Air Valve
．エアーバルブキヤツプコンプリート; |
27H-23184-00-00 |
— | ||
| replacement | |||||
|
42
|
42
999-99999-99-00
Not Available
．エアーバルブキヤツプコンプリート; |
999-99999-99-00 |
— | ||
|
43
|
43
3H3-23147-00-00 O-Ring．Ｏ−リング; |
3H3-23147-00-00 |
from US $1.84 |
||
| replacement | |||||
|
43
|
43
93210-06632-00 O-Ring．Ｏ−リング; |
93210-06632-00 |
from US $1.94 |
||
|
44
|
44
27H-23111-00-00
Bolt, Cap
．ボルト，フオーク; |
27H-23111-00-00 |
— | ||
|
45
|
45
5N1-23114-00-00 Gasket．Ｏ−リング; |
5N1-23114-00-00 |
US $18.84 |
||
|
46
|
46
27H-23142-00-00
Seat, Spring Upper
．シート，スプリングアツパ; |
27H-23142-00-00 |
— | ||
|
47
|
47
33G-23191-20-00
Boot
ブーツ; ＵＲ コンペテイシヨンイエロー |
33G-23191-20-00 |
— | ||
|
48
|
48
10V-23192-00-00
Band
|
10V-23192-00-00 |
— | ||
|
49
|
49
17F-23340-01-90
Under Bracket Comp
アンダブラケツトコンプリート; ユニクロ （ブラツク） |
17F-23340-01-90 |
— | ||
|
50
|
50
10V-23346-00-00
Bolt 1
|
10V-23346-00-00 |
— | ||
|
51
|
51
10V-2331E-00-00 Guide, Cableガイド，ケーブル; |
10V-2331E-00-00 |
US $7.65 |
||
|
52
|
52
92506-06012-00 Screw |
92506-06012-00 |
from US $1.56 |
||
| replacement | |||||
|
52
|
52
985-17060-12-00 Screw, Pan Head |
985-17060-12-00 |
from US $1.66 |
||
|
53
|
53
929-06061-00-00
Washer, Spring
ワツシヤ，スプリング; |
929-06061-00-00 |
— | ||
| replacement | |||||
|
53
|
53
92907-06100-00 Washer, Springワツシヤ，スプリング; |
92907-06100-00 |
from US $0.88 |
||
|
54
|
54
10V-23319-00-00
Wire, Holder 2
ホルダ，ケーブル ２; |
10V-23319-00-00 |
— | ||
|
55
|
55
1W1-23389-00-00 Guide, Cableガイド，ケーブル; |
1W1-23389-00-00 |
from US $12.75 |
||
