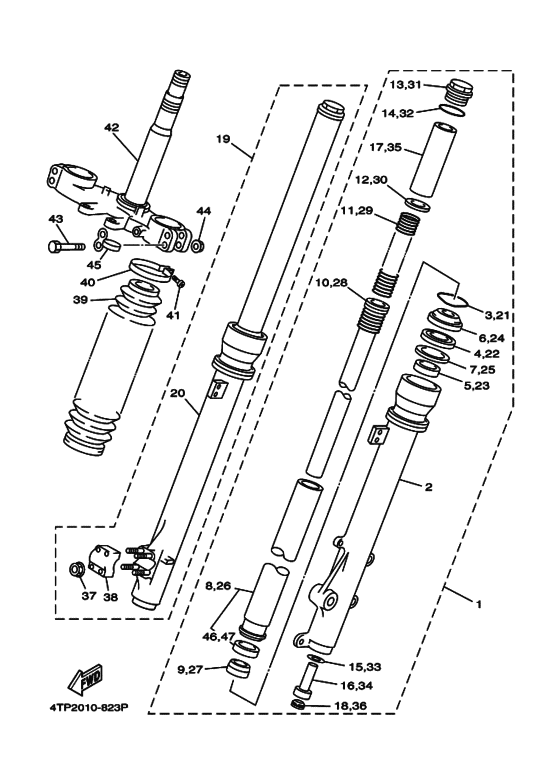

Front fork Diagram Yamaha DT230 Lanza
- Year
- 1998
- Colour
- Light Gray Metallic 3 (LGM3; 0137)
- Model code
- 4TP2
- Sales region
- Japan (010)
- Engine Capacity
- 230
- Color Variant
- C
- Model
- DT230
Difficulties in parts search?
Difficulties in parts search?
| Description | OEM Part # | Price | |||
|---|---|---|---|---|---|
|
1
|
1
4TP-23102-00-00
Front Fork Assy (L.h)
フロントフオークアセンブリ; レフト |
4TP-23102-00-00 |
— | ||
|
2
|
2
4TP-23126-00-00
Tube, Outer (L.h)
．チユーブ，アウタ １; （＊１） |
4TP-23126-00-00 |
— | ||
|
3
|
3
26H-23156-00-00 Ring, Snap．クリツプ，オイルシール; |
26H-23156-00-00 |
from US $4.58 |
||
|
4
|
4
3BN-23145-00-00 Oil Seal．オイルシール; （＊２） |
3BN-23145-00-00 |
US $28.05 |
||
| replacement | |||||
|
4
|
4
3SP-23145-L0-00 Oil Seal．オイルシール; （＊２） |
3SP-23145-L0-00 |
from US $30.96 |
||
|
5
|
5
3LC-23125-00-00 Metal, Slide 1．メタル，スライド １; |
3LC-23125-00-00 |
from US $21.11 |
||
| replacement | |||||
|
5
|
5
4FM-23125-40-00 Metal, Slide 1．メタル，スライド １; |
4FM-23125-40-00 |
from US $23.31 |
||
|
6
|
6
43F-23144-10-00 Seal, Dust．シール，ダスト; |
43F-23144-10-00 |
from US $19.56 |
||
|
7
|
7
36Y-23146-10-00 Washer, Oil Seal．ワツシヤ，オイルシール; |
36Y-23146-10-00 |
from US $8.05 |
||
|
8
|
8
4TP-23110-00-00 Inner Tube Comp.1．インナチユーブコンプリート １; （＊３） |
4TP-23110-00-00 |
US $331.72 |
||
|
9
|
9
4TP-23173-00-00
Spindle, Taper
．スピンドル，テーパ; |
4TP-23173-00-00 |
— | ||
|
10
|
10
4TP-23170-00-00
Cylinder Comp., Front Fork
．シリンダコンプリート，フロントフオーク; |
4TP-23170-00-00 |
— | ||
|
11
|
11
4TP-23141-00-00
Spring, Front Fork
．スプリング，フロントフオーク; （＊４） |
4TP-23141-00-00 |
— | ||
|
12
|
12
4DW-23149-40-00 Washer, Spring Upper．ワツシヤ，スプリングアツパ; |
4DW-23149-40-00 |
from US $2.69 |
||
|
13
|
13
3EN-23111-50-00 Bolt, Cap．ボルト，キヤツプ; |
3EN-23111-50-00 |
from US $29.75 |
||
| replacement | |||||
|
13
|
13
1D0-23111-00-00 Bolt, Cap．ボルト，キヤツプ; |
1D0-23111-00-00 |
from US $29.75 |
||
|
14
|
14
43F-23188-10-00 O-Ring．Ｏ−リング; |
43F-23188-10-00 |
from US $3.89 |
||
|
15
|
15
23X-23158-L0-00 Gasket．ガスケツト; |
23X-23158-L0-00 |
from US $6.16 |
||
|
16
|
16
4TP-2316A-10-00 Valve Comp．バルブコンプリート; |
4TP-2316A-10-00 |
US $129.36 |
||
|
17
|
17
4TP-23118-00-00
Spacer
．スペーサ; |
4TP-23118-00-00 |
— | ||
|
18
|
18
55Y-2312G-M0-00 Plug．プラグ; |
55Y-2312G-M0-00 |
from US $8.88 |
||
|
19
|
19
4TP-23103-00-00
Front Fork Assy (R.h)
フロントフオークアセンブリ; ライト |
4TP-23103-00-00 |
— | ||
|
20
|
20
4TP-23136-00-00
Tube, Outer 2
．チユーブ，アウタ ; ライト; （＊１） |
4TP-23136-00-00 |
— | ||
|
21
|
21
26H-23156-00-00 Ring, Snap．クリツプ，オイルシール; |
26H-23156-00-00 |
from US $4.58 |
||
|
22
|
22
3BN-23145-00-00 Oil Seal．オイルシール; （＊２） |
3BN-23145-00-00 |
US $28.05 |
||
| replacement | |||||
|
22
|
22
3SP-23145-L0-00 Oil Seal．オイルシール; （＊２） |
3SP-23145-L0-00 |
from US $30.96 |
||
|
23
|
23
3LC-23125-00-00 Metal, Slide 1．メタル，スライド １; |
3LC-23125-00-00 |
from US $21.11 |
||
| replacement | |||||
|
23
|
23
4FM-23125-40-00 Metal, Slide 1．メタル，スライド １; |
4FM-23125-40-00 |
from US $23.31 |
||
|
24
|
24
43F-23144-10-00 Seal, Dust．シール，ダスト; |
43F-23144-10-00 |
from US $19.56 |
||
|
25
|
25
36Y-23146-10-00 Washer, Oil Seal．ワツシヤ，オイルシール; |
36Y-23146-10-00 |
from US $8.05 |
||
|
26
|
26
4TP-23110-00-00 Inner Tube Comp.1．インナチユーブコンプリート １; （＊３） |
4TP-23110-00-00 |
US $331.72 |
||
|
27
|
27
4TP-23173-00-00
Spindle, Taper
．スピンドル，テーパ; |
4TP-23173-00-00 |
— | ||
|
28
|
28
4TP-23170-00-00
Cylinder Comp., Front Fork
．シリンダコンプリート，フロントフオーク; |
4TP-23170-00-00 |
— | ||
|
29
|
29
4TP-23141-00-00
Spring, Front Fork
．スプリング，フロントフオーク; （＊４） |
4TP-23141-00-00 |
— | ||
|
30
|
30
4DW-23149-40-00 Washer, Spring Upper．ワツシヤ，スプリングアツパ; |
4DW-23149-40-00 |
from US $2.69 |
||
|
31
|
31
3EN-23111-50-00 Bolt, Cap．ボルト，キヤツプ; |
3EN-23111-50-00 |
from US $29.75 |
||
| replacement | |||||
|
31
|
31
1D0-23111-00-00 Bolt, Cap．ボルト，キヤツプ; |
1D0-23111-00-00 |
from US $29.75 |
||
|
32
|
32
43F-23188-10-00 O-Ring．Ｏ−リング; |
43F-23188-10-00 |
from US $3.89 |
||
|
33
|
33
23X-23158-L0-00 Gasket．ガスケツト; |
23X-23158-L0-00 |
from US $6.16 |
||
|
34
|
34
4TP-2316A-10-00 Valve Comp．バルブコンプリート; |
4TP-2316A-10-00 |
US $129.36 |
||
|
35
|
35
4TP-23118-00-00
Spacer
．スペーサ; |
4TP-23118-00-00 |
— | ||
|
36
|
36
55Y-2312G-M0-00 Plug．プラグ; |
55Y-2312G-M0-00 |
from US $8.88 |
||
|
37
|
37
2KF-23127-01-00 Nut, Flange．ナツト，アウタチユーブ; |
2KF-23127-01-00 |
from US $1.13 |
||
| replacement | |||||
|
37
|
37
95780-06500-00 Nut, Flange．ナツト，アウタチユーブ; |
95780-06500-00 |
from US $1.25 |
||
|
38
|
38
3XJ-23167-L0-00 Holder, Axle．ホルダ，アクスル; |
3XJ-23167-L0-00 |
from US $27.72 |
||
|
39
|
39
3TB-23191-11-00 Bootブーツ; ＵＲ ブラツク |
3TB-23191-11-00 |
from US $79.15 |
||
|
40
|
40
43M-23192-L0-00 Band |
43M-23192-L0-00 |
from US $5.40 |
||
|
41
|
41
98506-04016-00 Screw, Pan Head |
98506-04016-00 |
from US $1.26 |
||
| replacement | |||||
|
41
|
41
98507-04018-00 Screw, Pan Head |
98507-04018-00 |
from US $1.56 |
||
|
42
|
42
4TP-23340-00-00 Under Bracket Compアンダブラケツトコンプリート; |
4TP-23340-00-00 |
US $581.19 |
||
|
43
|
43
95821-08055-00 Bolt, Flange |
95821-08055-00 |
from US $1.42 |
||
| replacement | |||||
|
43
|
43
95817-08055-00 Bolt, Flange |
95817-08055-00 |
from US $1.33 |
||
|
44
|
44
95701-08500-00 Nut, Flange (95702-08500-00) |
95701-08500-00 |
from US $1.18 |
||
| replacements | |||||
|
44
|
44
95704-08500-00 Nut, Flange |
95704-08500-00 |
from US $1.18 |
||
|
44
|
44
90179-08491-00 Nut(55X) |
90179-08491-00 |
from US $1.39 |
||
|
45
|
45
34L-23389-00-00
Guide, Cable
ガイド，ケーブル; |
34L-23389-00-00 |
— | ||
|
46
|
46
3LC-23171-00-00
Piston, Front Fork
．．ピストン，フロントフオーク; |
3LC-23171-00-00 |
— | ||
|
47
|
47
3LC-23171-00-00
Piston, Front Fork
．．ピストン，フロントフオーク; |
3LC-23171-00-00 |
— | ||
