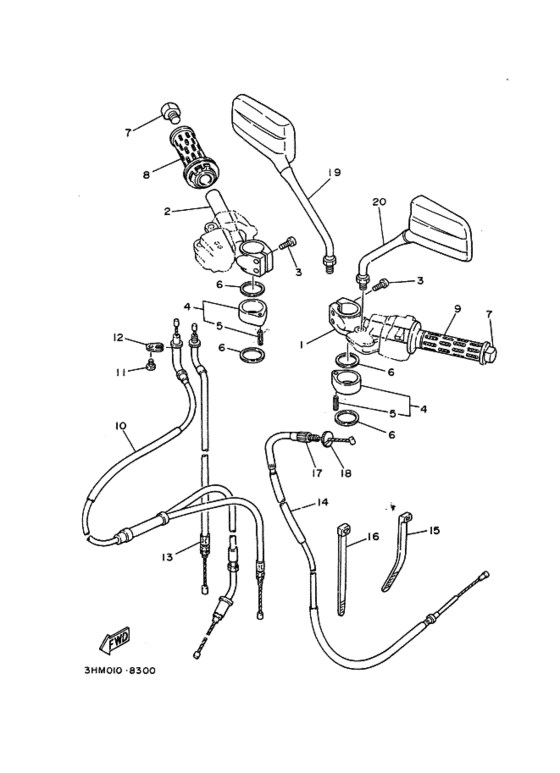

Steering handle & cable Diagram Yamaha RZ250
- Year
- 1988
- Colour
- White (WW; 0036)
- Model code
- 3HM1
- Sales region
- Japan (010)
- Engine Capacity
- 250
- Color Variant
- A
- Model
- RZ250R
Difficulties in parts search?
Difficulties in parts search?
| Description | OEM Part # | Price | |||
|---|---|---|---|---|---|
|
1
|
1
2KR-26121-00-00
Handlebar (Left)
ハンドルバー ; レフト |
2KR-26121-00-00 |
— | ||
|
2
|
2
2KR-26122-00-00
Handlebar (Right)
ハンドルバー ; ライト |
2KR-26122-00-00 |
— | ||
| replacement | |||||
|
2
|
2
2KR-26122-10-00
Handlebar (Right)
ハンドルバー ; ライト |
2KR-26122-10-00 |
— | ||
|
3
|
3
91311-06020-00 Bolt, Hexagon Socket Head |
91311-06020-00 |
from US $1.07 |
||
| replacement | |||||
|
3
|
3
913-14060-20-00 Bolt |
913-14060-20-00 |
from US $1.39 |
||
|
4
|
4
2KR-26114-00-00
Stopper, Handle Bar
ストツパ，ハンドルバー; |
2KR-26114-00-00 |
— | ||
| replacement | |||||
|
4
|
4
999-99999-99-00
Not Available
ストツパ，ハンドルバー; |
999-99999-99-00 |
— | ||
|
5
|
5
91609-40228-00
Pin, Spring
．ピン，スプリング; |
91609-40228-00 |
— | ||
|
6
|
6
2KR-26129-00-00
Washer
|
2KR-26129-00-00 |
— | ||
|
7
|
7
3HM-26246-00-00
End, Grip
|
3HM-26246-00-00 |
— | ||
|
8
|
8
51Y-26240-00-00 Grip Assembly |
51Y-26240-00-00 |
from US $39.93 |
||
|
9
|
9
51Y-26241-00-00 Grip Lhグリツプ ; レフト |
51Y-26241-00-00 |
from US $18.28 |
||
|
10
|
10
1AR-26260-01-00 Cable Assy, Throttle & Pumpケーブルアセンブリ，スロツトルアンドポンプ; |
1AR-26260-01-00 |
US $117.71 |
||
|
11
|
11
985-06050-08-00
Screw, Pan Head
|
985-06050-08-00 |
— | ||
| replacement | |||||
|
11
|
11
985-07050-08-00 Screw, Pan Head |
985-07050-08-00 |
from US $1.07 |
||
|
12
|
12
5H0-26393-00-00 Holder |
5H0-26393-00-00 |
from US $3.47 |
||
|
13
|
13
1AR-26312-00-00
Cable, Throttle 2
ケーブル，スロツトル ２; |
1AR-26312-00-00 |
— | ||
|
14
|
14
1UA-26335-01-00 Cable, clutchケーブル，クラツチ; |
1UA-26335-01-00 |
US $64.52 |
||
|
15
|
15
12R-82591-00-00
Band
|
12R-82591-00-00 |
— | ||
| replacement | |||||
|
15
|
15
1UA-82591-00-00 Band |
1UA-82591-00-00 |
from US $1.52 |
||
|
16
|
16
1UA-82591-00-00 Band |
1UA-82591-00-00 |
from US $1.52 |
||
|
17
|
17
90123-08083-00 Bolt |
90123-08083-00 |
from US $3.74 |
||
| replacements | |||||
|
17
|
17
901-23080-46-00 Bolt |
901-23080-46-00 |
from US $3.74 |
||
|
17
|
17
901-23080-02-00 Bolt |
901-23080-02-00 |
from US $3.74 |
||
|
18
|
18
90179-08316-00 Nut |
90179-08316-00 |
from US $4.55 |
||
| replacements | |||||
|
18
|
18
901-79081-48-00
Nut
|
901-79081-48-00 |
— | ||
|
18
|
18
901-79080-30-00 Nut |
901-79080-30-00 |
from US $6.94 |
||
|
19
|
19
11U-26290-80-00
Mirror Assy Rh
バツクミラーアセンブリ ; ライト |
11U-26290-80-00 |
— | ||
| replacements | |||||
|
19
|
19
999-99999-99-00
Not Available
バツクミラーアセンブリ ; ライト |
999-99999-99-00 |
— | ||
|
19
|
19
3XC-26290-00-00
Rear View Mirror Assy (Right)
バツクミラーアセンブリ ; ライト |
3XC-26290-00-00 |
— | ||
|
20
|
20
11U-26290-11-00
Mirror Asy
バツクミラーアセンブリ ; レフト |
11U-26290-11-00 |
— | ||
| replacement | |||||
|
20
|
20
3XC-26280-00-00
Rear View Mirror Assy (Left)
バツクミラーアセンブリ ; レフト |
3XC-26280-00-00 |
— | ||
