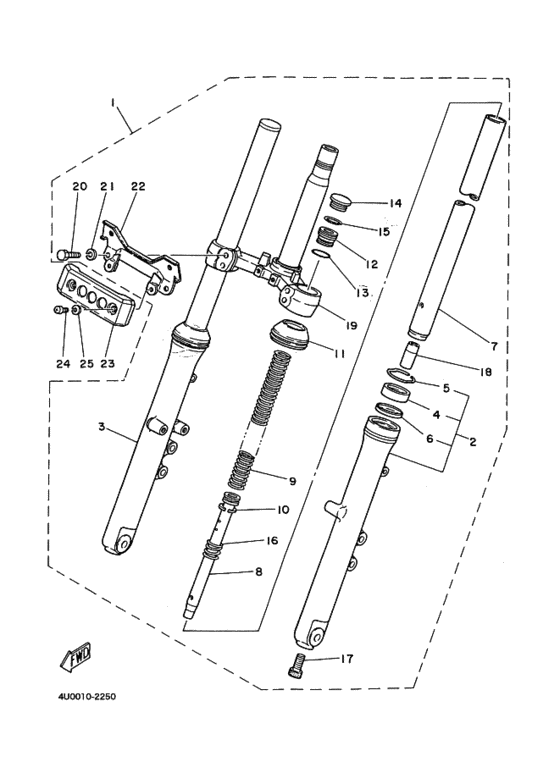

Front fork Diagram Yamaha RZ350
- Year
- 1982
- Colour
- White (WW; 0036)
- Model code
- 4U00
- Sales region
- Japan (010)
- Engine Capacity
- 350
- Color Variant
- B
- Model
- RZ350
Difficulties in parts search?
Difficulties in parts search?
| Description | OEM Part # | Price | |||
|---|---|---|---|---|---|
|
1
|
1
4L0-23101-00-00
Front Fork Assy
フロントフオークアセンブリ; |
4L0-23101-00-00 |
— | ||
| replacement | |||||
|
1
|
1
999-99999-99-00
Not Available
フロントフオークアセンブリ; |
999-99999-99-00 |
— | ||
|
2
|
2
4L0-23126-00-38
Tube, Outer (L.h)
．チユーブ，アウタ １; クリヤ（バフアリ） |
4L0-23126-00-38 |
— | ||
| replacement | |||||
|
2
|
2
999-99999-99-00
Not Available
．チユーブ，アウタ １; クリヤ（バフアリ） |
999-99999-99-00 |
— | ||
|
3
|
3
4L0-23136-00-38
Tube, Outer 2
．チユーブ，アウタ ２; クリヤ（バフアリ） |
4L0-23136-00-38 |
— | ||
| replacement | |||||
|
3
|
3
999-99999-99-00
Not Available
．チユーブ，アウタ ２; クリヤ（バフアリ） |
999-99999-99-00 |
— | ||
|
4
|
4
4L0-23145-00-00
Oil Seal
．．オイルシール; |
4L0-23145-00-00 |
— | ||
| replacement | |||||
|
4
|
4
4L0-W2312-00-00 Oil Seal Set．．オイルシール; |
4L0-W2312-00-00 |
from US $32.02 |
||
|
5
|
5
2A6-23156-00-00 Clip, Oil Seal．．クリツプ，オイルシール; |
2A6-23156-00-00 |
from US $10.06 |
||
|
6
|
6
4L0-23118-00-00 Spacer．．スペーサ; |
4L0-23118-00-00 |
US $48.22 |
||
| replacement | |||||
|
6
|
6
4L0-W2312-00-00 Oil Seal Set．．スペーサ; |
4L0-W2312-00-00 |
from US $32.02 |
||
|
7
|
7
4L0-23110-00-00 Inner Tube Comp.1．インナチユーブコンプリート １; |
4L0-23110-00-00 |
US $441.94 |
||
|
8
|
8
4L0-23173-00-00
Spindle, Taper
．スピンドル，テーパ; |
4L0-23173-00-00 |
— | ||
| replacement | |||||
|
8
|
8
999-99999-99-00
Not Available
．スピンドル，テーパ; |
999-99999-99-00 |
— | ||
|
9
|
9
4L0-23141-00-00
Spring, Front Fork
．スプリング，フロントフオーク; |
4L0-23141-00-00 |
— | ||
| replacement | |||||
|
9
|
9
999-99999-99-00
Not Available
．スプリング，フロントフオーク; |
999-99999-99-00 |
— | ||
|
10
|
10
1E7-23157-00-00 Ring, Piston Front Fork．リング，ピストン; |
1E7-23157-00-00 |
from US $8.80 |
||
|
11
|
11
4L0-23144-00-00 Seal, Dust．シール，ダスト; |
4L0-23144-00-00 |
US $63.55 |
||
|
12
|
12
1L9-23111-00-00 Seat, Spring．シート，スプリング; |
1L9-23111-00-00 |
from US $15.58 |
||
|
13
|
13
1L9-23114-00-00 Gasket．ガスケツト; |
1L9-23114-00-00 |
from US $4.96 |
||
|
14
|
14
4L0-23154-00-00 Cap．プラグ，インナチユーブ; |
4L0-23154-00-00 |
US $22.95 |
||
|
15
|
15
1L9-23183-00-00 Circlip．リング，ストツパ; |
1L9-23183-00-00 |
from US $4.11 |
||
|
16
|
16
1E7-23151-00-00
Spring, Rebound
．スプリング，リバウンド; |
1E7-23151-00-00 |
— | ||
|
17
|
17
3M7-23181-00-00 Bolt, Hexagon Socket Head．ボルト，ヘキサゴンソケツトヘツド; |
3M7-23181-00-00 |
from US $8.08 |
||
|
18
|
18
1L9-23166-00-00 Taper, Spindle．テーパ，スピンドル; |
1L9-23166-00-00 |
US $15.58 |
||
|
19
|
19
4L0-23340-00-90
Under Bracket Comp
．アンダブラケツトコンプリート; ユニクロ（ブラツク） |
4L0-23340-00-90 |
— | ||
|
20
|
20
97313-08035-00 Bolt．ボルト; |
97313-08035-00 |
from US $3.01 |
||
| replacement | |||||
|
20
|
20
97013-08035-00 Bolt．ボルト; |
97013-08035-00 |
from US $4.53 |
||
|
21
|
21
929-01081-00-00
Washer, Spring
．ワツシヤ，スプリング; |
929-01081-00-00 |
— | ||
| replacement | |||||
|
21
|
21
92990-08100-00 Ybs67-8 Washer, Spring．ワツシヤ，スプリング; |
92990-08100-00 |
from US $1.66 |
||
|
22
|
22
4L0-23377-01-00
Bracket, Horn
．ブラケツト，ホーン; |
4L0-23377-01-00 |
— | ||
| replacement | |||||
|
22
|
22
999-99999-99-00
Not Available
．ブラケツト，ホーン; |
999-99999-99-00 |
— | ||
|
23
|
23
4L0-23122-00-00
Cover, Outer 1
カバー，アウタ １; |
4L0-23122-00-00 |
— | ||
| replacement | |||||
|
23
|
23
999-99999-99-00
Not Available
カバー，アウタ １; |
999-99999-99-00 |
— | ||
|
24
|
24
985-06050-16-00
Screw, Pan Head
|
985-06050-16-00 |
— | ||
| replacements | |||||
|
24
|
24
98507-05016-00 Screw, Pan Head |
98507-05016-00 |
from US $1.18 |
||
|
24
|
24
90157-05M19-00 Screw, Pan Head |
90157-05M19-00 |
from US $1.42 |
||
|
25
|
25
929-06056-00-00
Washer, Plate
ワツシヤ，プレート; |
929-06056-00-00 |
— | ||
| replacement | |||||
|
25
|
25
92907-05600-00 Washer, Plateワツシヤ，プレート; |
92907-05600-00 |
from US $1.18 |
||
