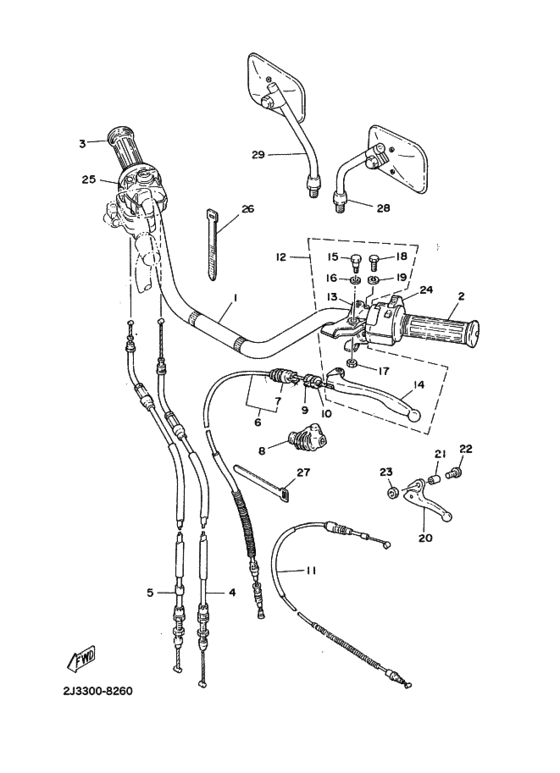

ﾊﾝﾄﾞﾙ. ﾜｲﾔ Diagram Yamaha SR400
- Year
- 1978
- Colour
- Black Gold (BG; 00H9)
- Model code
- 2H60
- Sales region
- Japan (010)
- Engine Capacity
- 400
- Color Variant
- B
- Model
- SR400
Difficulties in parts search?
Difficulties in parts search?
| Description | OEM Part # | Price | |||
|---|---|---|---|---|---|
|
1
|
1
2H6-26111-00-00
Handlebar
ハンドル; |
2H6-26111-00-00 |
— | ||
|
2
|
2
2H7-26241-00-00 Grip Lhグリツプ ; レフト |
2H7-26241-00-00 |
from US $11.33 |
||
| replacement | |||||
|
2
|
2
2H7-26241-01-00 グリツプ ; レフト |
2H7-26241-01-00 |
from US $11.33 |
||
|
3
|
3
2J2-26240-00-00 Grip Assembly Rhグリツプアセンブリ ; ライト |
2J2-26240-00-00 |
from US $17.96 |
||
| replacement | |||||
|
3
|
3
2J2-26240-01-00 グリツプアセンブリ ; ライト |
2J2-26240-01-00 |
from US $19.13 |
||
|
4
|
4
2H6-26311-00-00 Cable, Throttle 1ワイヤ，スロツトル １ ; ８５０ｍｍ |
2H6-26311-00-00 |
US $63.28 |
||
|
5
|
5
2H6-26312-00-00 Cable, Throttle 2ワイヤ，スロツトル ２ ; ８４５ｍｍ |
2H6-26312-00-00 |
US $60.38 |
||
|
6
|
6
2H6-26335-00-00 Cable, clutchワイヤ，クラツチ ; ９７０ｍｍ |
2H6-26335-00-00 |
US $44.90 |
||
|
7
|
7
1E6-26342-00-00 Boot, Cable．カバー，レバー; |
1E6-26342-00-00 |
from US $14.17 |
||
|
8
|
8
1E6-26372-00-00 Cover, Handle Lever 1カバー，レバー; |
1E6-26372-00-00 |
from US $5.64 |
||
|
9
|
9
901-23080-46-00
Bolt
ボルト，ロイヤアジヤステイング; |
901-23080-46-00 |
— | ||
| replacement | |||||
|
9
|
9
901-23080-02-00 Boltボルト，ロイヤアジヤステイング; |
901-23080-02-00 |
from US $3.40 |
||
|
10
|
10
901-79081-48-00
Nut
ナツト ; １６８−２６３１４−００ |
901-79081-48-00 |
— | ||
| replacement | |||||
|
10
|
10
901-79080-30-00 Nutナツト ; １６８−２６３１４−００ |
901-79080-30-00 |
from US $6.38 |
||
|
11
|
11
2H6-26331-00-00 Cable, Decompressionワイヤ，デコンプレツシヨン ; ６６５ｍｍ |
2H6-26331-00-00 |
US $37.03 |
||
|
12
|
12
583-82910-01-98
Lever Holder Assembly 1
レバーホルダアセンブリ ; レフト; ツヤ消ブラツク |
583-82910-01-98 |
— | ||
| replacement | |||||
|
12
|
12
999-99999-99-00
Not Available
レバーホルダアセンブリ ; レフト; ツヤ消ブラツク |
999-99999-99-00 |
— | ||
|
13
|
13
583-82911-01-98 Holder, Lever 1．ホルダ，レバー ; レフト; ツヤ消ブラツク |
583-82911-01-98 |
from US $54.85 |
||
| replacement | |||||
|
13
|
13
583-82911-02-00 Holder, Lever 1．ホルダ，レバー ; レフト; ツヤ消ブラツク |
583-82911-02-00 |
from US $54.85 |
||
|
14
|
14
1J3-83912-20-00 Lever L．レバー ; レフト |
1J3-83912-20-00 |
from US $27.77 |
||
|
15
|
15
90109-06410-00 Bolt．ボルト; |
90109-06410-00 |
from US $2.27 |
||
| replacement | |||||
|
15
|
15
90109-061F3-00 Bolt．ボルト; |
90109-061F3-00 |
from US $2.27 |
||
|
16
|
16
90201-08083-00 Washer, Plate．ワツシヤ，プレート ; １５６−２７２２６−００ |
90201-08083-00 |
from US $1.60 |
||
|
17
|
17
956-01061-00-00
Nut, U
．ナツト; |
956-01061-00-00 |
— | ||
| replacement | |||||
|
17
|
17
95617-06100-00 Nut, U．ナツト; |
95617-06100-00 |
from US $1.21 |
||
|
18
|
18
97301-06022-00 Bolt．ボルト，ヘキサゴン; |
97301-06022-00 |
from US $2.12 |
||
| replacement | |||||
|
18
|
18
97013-06022-00 Bolt (97313-06022-00)．ボルト，ヘキサゴン; |
97013-06022-00 |
from US $1.28 |
||
|
19
|
19
92901-06100-00 Washer, Spring．ワツシヤ，スプリング; |
92901-06100-00 |
US $0.99 |
||
| replacement | |||||
|
19
|
19
929-95061-00-00 Washer, Spring．ワツシヤ，スプリング; |
929-95061-00-00 |
from US $0.99 |
||
|
20
|
20
583-83981-00-00 Lever, Decompressionレバー，デコンプレツシヨン; |
583-83981-00-00 |
from US $18.99 |
||
|
21
|
21
583-83913-00-00 Collar, Lever 1カラー，デコンプレツシヨンレバー; |
583-83913-00-00 |
from US $2.83 |
||
| replacement | |||||
|
21
|
21
5BE-83913-00-00 Collar, Lever 1カラー，デコンプレツシヨンレバー; |
5BE-83913-00-00 |
from US $2.83 |
||
|
22
|
22
98501-05018-00 Screw, Pan Head |
98501-05018-00 |
from US $1.56 |
||
| replacements | |||||
|
22
|
22
98507-05018-00 Screw, Pan Head |
98507-05018-00 |
from US $1.34 |
||
|
22
|
22
98580-05018-00 Screw Panhead (669) |
98580-05018-00 |
from US $1.34 |
||
|
23
|
23
95601-05100-00 Nut, U |
95601-05100-00 |
US $1.98 |
||
| replacement | |||||
|
23
|
23
95617-05100-00 Nut, U |
95617-05100-00 |
from US $1.98 |
||
|
24
|
24
2H6-83972-00-98
Switch, Handle 4
スイツチ，ハンドル ３ ; レフト; ツヤ消ブラツク |
2H6-83972-00-98 |
— | ||
|
25
|
25
2J3-83975-80-98
Switch, Handle 2
スイツチ，ハンドル １ ; ライト; ツヤ消ブラツク |
2J3-83975-80-98 |
— | ||
| replacement | |||||
|
25
|
25
999-99999-99-00
Not Available
スイツチ，ハンドル １ ; ライト; ツヤ消ブラツク |
999-99999-99-00 |
— | ||
|
26
|
26
437-83936-00-00
Band, Switch Cord
バンド; |
437-83936-00-00 |
— | ||
| replacement | |||||
|
26
|
26
437-83936-01-00 Band, Switch Cordバンド; |
437-83936-01-00 |
from US $1.56 |
||
|
27
|
27
341-26397-01-00
Band
|
341-26397-01-00 |
— | ||
| replacements | |||||
|
27
|
27
437-83936-01-00 Band, Switch Cord |
437-83936-01-00 |
from US $1.56 |
||
|
27
|
27
437-83936-11-00 Band, Switch Cord |
437-83936-11-00 |
from US $1.56 |
||
|
28
|
28
2G2-26290-10-00 Mirror Assembly Lhバツクミラーアセンブリ ; レフト |
2G2-26290-10-00 |
from US $39.04 |
||
|
29
|
29
2G2-26290-00-00 Mirror Assembly Rhバツクミラーアセンブリ ; ライト |
2G2-26290-00-00 |
from US $39.85 |
||
