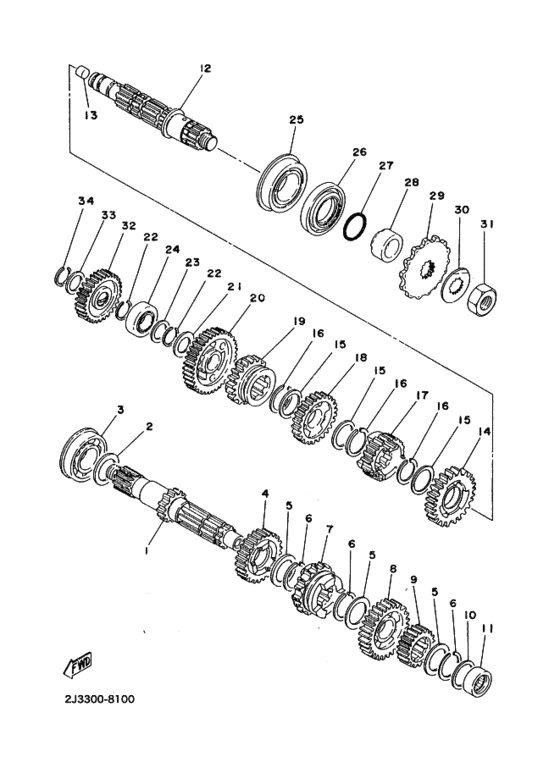

Transmission Diagram Yamaha SR400
- Year
- 1978
- Colour
- Black Gold (BG; 00H9)
- Model code
- 2H60
- Sales region
- Japan (010)
- Engine Capacity
- 400
- Color Variant
- B
- Model
- SR400
Difficulties in parts search?
Difficulties in parts search?
| Description | OEM Part # | Price | |||
|---|---|---|---|---|---|
|
1
|
1
583-17411-01-00 Axle, Mainアクスル，メイン ; １４Ｔ |
583-17411-01-00 |
from US $179.68 |
||
| replacement | |||||
|
1
|
1
3HT-17411-00-00 Axle, Main (14T)アクスル，メイン ; １４Ｔ |
3HT-17411-00-00 |
from US $166.97 |
||
|
2
|
2
168-17428-01-03 Shim 2 (25-34-0.3)．シム，ドライブアクスル ; ２５−３４−０３; 選択 |
168-17428-01-03 |
from US $8.39 |
||
| replacement | |||||
|
2
|
2
168-17428-01-05 Shim 2 (25-34-0.5)．シム，ドライブアクスル ; ２５−３４−０３; 選択 |
168-17428-01-05 |
from US $7.24 |
||
|
2
|
2
168-17428-01-05 Shim 2 (25-34-0.5)．シム，ドライブアクスル ; ２５−３４−０５; 選択 |
168-17428-01-05 |
from US $7.24 |
||
|
3
|
3
93304-20501-00 Bearingベアリング ; Ｂ４２０５ |
93304-20501-00 |
from US $77.23 |
||
|
4
|
4
583-17141-00-00 Gear, 4Th Pinionギヤ，フオースピニオン ; ２４Ｔ |
583-17141-00-00 |
from US $91.19 |
||
|
5
|
5
90201-25287-00 Washer, Plate (T=1.0)ワツシヤ，プレート; |
90201-25287-00 |
from US $1.70 |
||
| replacement | |||||
|
5
|
5
90201-253K0-00 Washer, Plate (T=1.0)ワツシヤ，プレート; |
90201-253K0-00 |
from US $1.70 |
||
|
6
|
6
93440-25020-00 Circlipサークリツプ; （２５φ特殊） |
93440-25020-00 |
from US $1.70 |
||
|
7
|
7
583-17131-02-00
Gear, 3Rd Pinion
ギヤ，サードピニオン ; ２１Ｔ |
583-17131-02-00 |
— | ||
| replacement | |||||
|
7
|
7
999-99999-99-00
Not Available
ギヤ，サードピニオン ; ２１Ｔ |
999-99999-99-00 |
— | ||
|
8
|
8
583-17151-01-00
Gear, 5Th Pinion
ギヤ，フイフスピニオン ; ２７Ｔ |
583-17151-01-00 |
— | ||
| replacement | |||||
|
8
|
8
999-99999-99-00
Not Available
ギヤ，フイフスピニオン ; ２７Ｔ |
999-99999-99-00 |
— | ||
|
9
|
9
583-17121-00-00 Gear, 2Nd Pinionギヤ，セカンドピニオン ; １８Ｔ |
583-17121-00-00 |
from US $56.47 |
||
|
10
|
10
90201-20266-00 Washer, Plateワツシヤ，プレート ; １３２−１７２１６−００ |
90201-20266-00 |
from US $1.56 |
||
|
11
|
11
93311-42012-00 Bearing |
93311-42012-00 |
from US $17 |
||
| replacement | |||||
|
11
|
11
93311-42077-00 Bearing |
93311-42077-00 |
from US $17 |
||
|
12
|
12
2H0-17421-00-00
Axle, Drive
|
2H0-17421-00-00 |
— | ||
| replacements | |||||
|
12
|
12
999-99019-86-00
Axle, Drive
|
999-99019-86-00 |
— | ||
|
12
|
12
2H0-17421-01-00
Axle, Drive
|
2H0-17421-01-00 |
— | ||
|
13
|
13
90338-09066-00
Plug, Spec''l Shape
|
90338-09066-00 |
— | ||
|
14
|
14
583-17221-00-00 Gear, 2Nd Wheelギヤ，セカンドホイール ; ２８Ｔ |
583-17221-00-00 |
from US $95.71 |
||
|
15
|
15
90201-25287-00 Washer, Plate (T=1.0)ワツシヤ，プレート; |
90201-25287-00 |
from US $1.70 |
||
| replacement | |||||
|
15
|
15
90201-253K0-00 Washer, Plate (T=1.0)ワツシヤ，プレート; |
90201-253K0-00 |
from US $1.70 |
||
|
16
|
16
93440-25020-00 Circlipサークリツプ; （２５φ特殊） |
93440-25020-00 |
from US $1.70 |
||
|
17
|
17
583-17251-01-00
Gear, 5Th Wheel
ギヤ，フイフスホイール ; ２１Ｔ |
583-17251-01-00 |
— | ||
| replacement | |||||
|
17
|
17
999-99999-99-00
Not Available
ギヤ，フイフスホイール ; ２１Ｔ |
999-99999-99-00 |
— | ||
|
18
|
18
583-17231-01-00
Gear, 3Rd Wheel
ギヤ，サードホイール ; ２５Ｔ |
583-17231-01-00 |
— | ||
| replacement | |||||
|
18
|
18
999-99999-99-00
Not Available
ギヤ，サードホイール ; ２５Ｔ |
999-99999-99-00 |
— | ||
|
19
|
19
583-17241-00-00 Gear, 4Th Wheelギヤ，フオースホイール ; ２２Ｔ |
583-17241-00-00 |
from US $76.84 |
||
|
20
|
20
583-17211-00-00 Gear, 1St Wheelギヤ，フアーストホイール ; ３３Ｔ |
583-17211-00-00 |
from US $84.17 |
||
|
21
|
21
90201-20278-00 Washer, Plateワツシヤ，プレート ; １６８−１７１１６−００ |
90201-20278-00 |
from US $1.70 |
||
|
22
|
22
93410-20038-00 Circlipサークリツプ ; Ｓ−２０ |
93410-20038-00 |
from US $1.34 |
||
|
23
|
23
90201-20266-00 Washer, Plateワツシヤ，プレート ; １３２−１７２１６−００ |
90201-20266-00 |
from US $1.56 |
||
|
24
|
24
93313-32008-00 Bearing, Cylinder.#13 |
93313-32008-00 |
from US $26.64 |
||
|
25
|
25
93306-30517-00 Bearingベアリング ; Ｂ６３０５ |
93306-30517-00 |
from US $25.93 |
||
|
26
|
26
931-02351-80-00
Oil Seal, Sd-Type
オイルシール ; ＳＤ−３５−６２−１０ＬＨＳ |
931-02351-80-00 |
— | ||
| replacement | |||||
|
26
|
26
931-02354-69-00 Oil Sealオイルシール ; ＳＤ−３５−６２−１０ＬＨＳ |
931-02354-69-00 |
from US $9.35 |
||
|
27
|
27
93210-22298-00 O-Ring．．Ｏ−リング ; １９−２１７ |
93210-22298-00 |
from US $1.28 |
||
|
28
|
28
90387-25646-00
Collar
カラー; |
90387-25646-00 |
— | ||
|
29
|
29
168-17461-50-00 Sprocket, Drive (15T)スプロケツト，ドライブ ; １５Ｔ; 選択 |
168-17461-50-00 |
from US $44.77 |
||
| replacement | |||||
|
29
|
29
3HE-17460-00-00 Sprocket, Drive (15t)スプロケツト，ドライブ ; １５Ｔ; 選択 |
3HE-17460-00-00 |
from US $46.42 |
||
|
29
|
29
168-17461-60-00 Sprocket, Drive (16T)スプロケツト，ドライブ ; １６Ｔ; 選択 スタンダード |
168-17461-60-00 |
US $27.27 |
||
| replacement | |||||
|
29
|
29
9385E-16114-00 Sprocket, Drive 16Tスプロケツト，ドライブ ; １６Ｔ; 選択 スタンダード |
9385E-16114-00 |
US $27.27 |
||
|
29
|
29
168-17461-70-00
Sprocket, Drive (17T)
スプロケツト，ドライブ ; １７Ｔ; 選択 |
168-17461-70-00 |
— | ||
| replacement | |||||
|
29
|
29
938-5E171-32-00
Sprocket, Drive 17T
スプロケツト，ドライブ ; １７Ｔ; 選択 |
938-5E171-32-00 |
— | ||
|
30
|
30
902-15210-22-00
Washer, Lock
ワツシヤ，ロツク ; １５６−１７４６４−０１ |
902-15210-22-00 |
— | ||
| replacement | |||||
|
30
|
30
902-15212-90-00 Washer, Lockワツシヤ，ロツク ; １５６−１７４６４−０１ |
902-15212-90-00 |
from US $7.23 |
||
|
31
|
31
90179-18020-00 Nutナツト，ロツク ; １５２−１７４６３−００ |
90179-18020-00 |
from US $4.96 |
||
|
32
|
32
583-15651-00-00 Gear, Kick Idleギヤ，キツクアイドル ; ２７Ｔ |
583-15651-00-00 |
from US $99.76 |
||
|
33
|
33
90201-17255-00 Washer, Plateワツシヤ，プレート ; １５６−１７１１６−００ |
90201-17255-00 |
from US $1.70 |
||
| replacement | |||||
|
33
|
33
90201-177G4-00 Washer, Plateワツシヤ，プレート ; １５６−１７１１６−００ |
90201-177G4-00 |
from US $1.70 |
||
|
34
|
34
93410-17008-00 Circlipサークリツプ ; Ｓ−１７ |
93410-17008-00 |
from US $1.56 |
||
| replacements | |||||
|
34
|
34
93410-17X00-00 Circlipサークリツプ ; Ｓ−１７ |
93410-17X00-00 |
US $1.56 |
||
|
34
|
34
99009-17400-00 Circlipサークリツプ ; Ｓ−１７ |
99009-17400-00 |
from US $1.56 |
||
