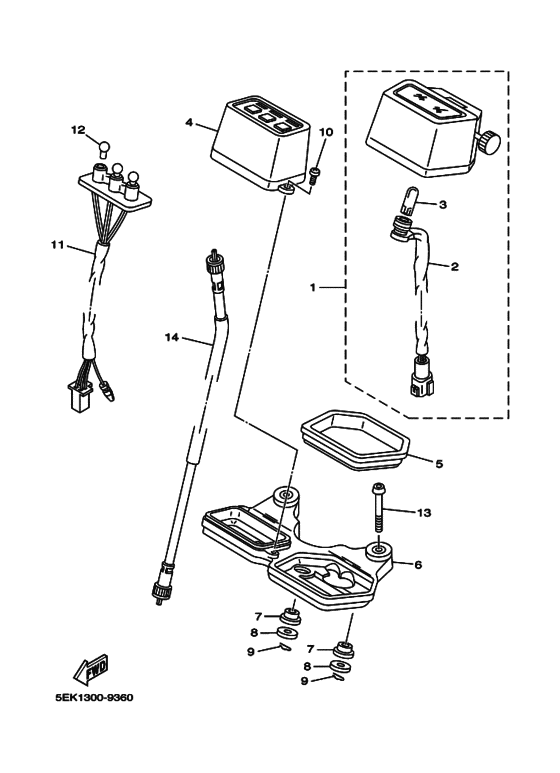

Meter Diagram Yamaha TW125

Year
2002
Colour
Light Yellowish Gray Me 9 (LYNM9; 0752)
Model code
5RS1
Sales region
Europe (050)
Engine Capacity
125
Color Variant
C
Model
TW125

Difficulties in parts search?

Parts list
Meter

Difficulties in parts search?

Meter
Description OEM Part # Price
1
1

3RM-83570-60-00

Speedometer Assy (Km/h)

Speedometer assy (km/h)

UR

3RM-83570-60-00

US $268.20

1
1
5RS-83570-00-00
Speedometer Assy (Mph)

UR FOR GBR

5RS-83570-00-00

2
2

3RM-83536-00-00

Socket, Meter

3RM-83536-00-00

US $53.61

3
3

4G1-84744-00-00

Bulb (12V-3.4W T10)

12V-3.4W T-10

4G1-84744-00-00

US $4.04

replacement
3
3
4G1-84744-00-XX
Bulb (12V-3.4W T10)

12V-3.4W T-10

4G1-84744-00-XX

4
4

5EK-83568-00-00

Pilot Box, Upper

5EK-83568-00-00

from US $21.08

5
5

5Y1-83513-00-00

Damper

5Y1-83513-00-00

from US $18.99

6
6

15A-83519-00-00

Bracket, Meter

15A-83519-00-00

from US $35.22

7
7
1M1-83526-00-00
Damper 2

1M1-83526-00-00

replacement
7
7

1M1-83526-01-00

Damper 2

1M1-83526-01-00

from US $5.72

8
8

90201-05033-00

Washer, Plate

90201-05033-00

from US $1.39

9
9

437-83525-00-00

Clip

437-83525-00-00

US $1.84

replacement
9
9

90468-10050-00

Clip (156-83525-00)

90468-10050-00

from US $1.84

10
10

90164-04008-00

Screw, Tapping

90164-04008-00

from US $2.55

11
11

5EK-83509-00-00

Socket Cord Assy

5EK-83509-00-00

US $105.42

12
12

123-83516-20-00

Bulb

12V-3W

123-83516-20-00

from US $3.26

replacements
12
12

123-83516-21-XX

Bulb (12V-3.4W)

12V-3W

123-83516-21-XX

US $63.70

12
12

123-83516-21-00

Bulb (12V3.4W)

12V-3W

123-83516-21-00

from US $3.26

13
13

95804-06040-00

Bolt, Flange

95804-06040-00

US $2.27

replacement
13
13

95814-06040-00

Bolt, Flange

95814-06040-00

US $2.27

14
14

5LB-83550-00-00

Speedometer Cable Assy

5LB-83550-00-00

from US $27.20
