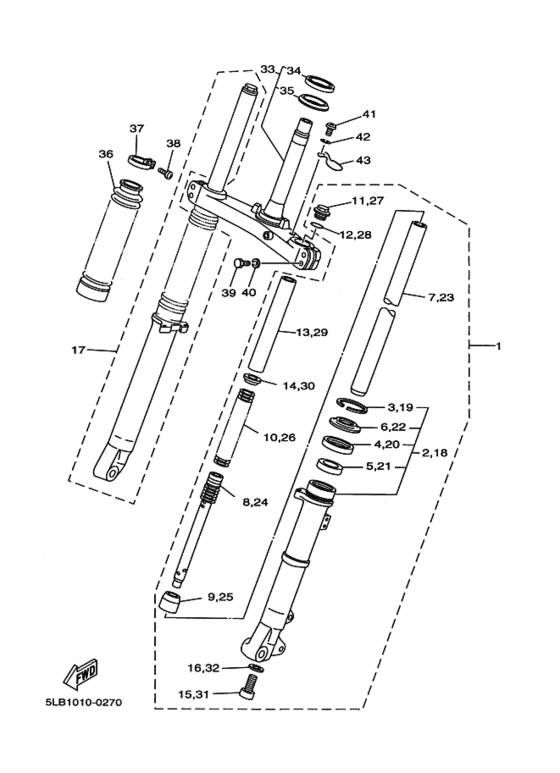

Front fork 2 (5LB1,2) Diagram Yamaha TW200
- Year
- 2000
- Colour
- Light Yellowish Gray Me 9 (LYNM9; 0752)
- Model code
- 5LB1
- Sales region
- Japan (010)
- Engine Capacity
- 200
- Color Variant
- B
- Model
- TW200
Difficulties in parts search?
Difficulties in parts search?
| Description | OEM Part # | Price | |||
|---|---|---|---|---|---|
|
1
|
1
5LB-23102-00-00 Front Fork Assy (L.h)フロントフオークアセンブリ; レフト; ＵＲ シルバー |
5LB-23102-00-00 |
US $397.51 |
||
|
2
|
2
5EK-23126-00-00 Tube, Outer (L.h)．チユーブ，アウタ １; ＵＲ シルバー （＊１） |
5EK-23126-00-00 |
from US $212.77 |
||
| replacement | |||||
|
2
|
2
5RS-23126-10-00 Tube, Outer (L.h)．チユーブ，アウタ １; ＵＲ シルバー （＊１） |
5RS-23126-10-00 |
from US $212.77 |
||
|
3
|
3
22W-23153-L0-00 Ring, Snap．．リング，スナツプ; |
22W-23153-L0-00 |
from US $4.25 |
||
|
4
|
4
22W-23145-L0-00 Oil Seal．．オイルシール; （＊２） |
22W-23145-L0-00 |
from US $16.01 |
||
|
5
|
5
51Y-23125-00-00 Metal, Slide 1．．メタル，スライド １; |
51Y-23125-00-00 |
from US $11.33 |
||
|
6
|
6
54G-23144-00-00 Seal, Dust．．シール，ダスト; |
54G-23144-00-00 |
from US $10.63 |
||
|
7
|
7
2JX-23110-00-00 Inner Tube Comp. 1．インナチユーブコンプリート １; （＊３） |
2JX-23110-00-00 |
from US $201.71 |
||
|
8
|
8
2JX-23170-00-00 Cylinder Comp., Front Fork．シリンダコンプリート，フロントフオーク; |
2JX-23170-00-00 |
from US $38.68 |
||
| replacements | |||||
|
8
|
8
999-99999-99-00
Not Available
．シリンダコンプリート，フロントフオーク; |
999-99999-99-00 |
— | ||
|
8
|
8
54G-23170-00-00
Cylinder Comp., Front Fork
．シリンダコンプリート，フロントフオーク; |
54G-23170-00-00 |
— | ||
|
9
|
9
3R6-23173-L0-00 Spindle, Taper．スピンドル，テーパ; |
3R6-23173-L0-00 |
from US $12.61 |
||
| replacement | |||||
|
9
|
9
39K-23173-00-00 Spindle, Taper．スピンドル，テーパ; |
39K-23173-00-00 |
US $26.15 |
||
|
10
|
10
2JL-23141-00-00
Spring, Front Fork
．スプリング，フロントフオーク; （＊４） |
2JL-23141-00-00 |
— | ||
|
11
|
11
2JN-23111-00-00 Bolt, Cap．ボルト，キヤツプ; |
2JN-23111-00-00 |
from US $33.72 |
||
|
12
|
12
3J2-23114-00-00 O-Ring．Ｏ−リング; |
3J2-23114-00-00 |
from US $3.54 |
||
|
13
|
13
2JL-23118-00-00 Spacer．スペーサ; |
2JL-23118-00-00 |
US $6.94 |
||
|
14
|
14
3DM-23149-10-00 Washer, Spring Upper．ワツシヤ，スプリングアツパ; |
3DM-23149-10-00 |
from US $4.96 |
||
|
15
|
15
278-23181-50-00
Bolt, Hexagon Socket Head
．ボルト，ヘキサゴンソケツトヘツド; |
278-23181-50-00 |
— | ||
| replacement | |||||
|
15
|
15
3D8-23181-00-00 Bolt, Hexagon Socket Head．ボルト，ヘキサゴンソケツトヘツド; |
3D8-23181-00-00 |
from US $4.82 |
||
|
16
|
16
509-23158-L0-00 Gasket．ガスケツト; |
509-23158-L0-00 |
from US $3.54 |
||
|
17
|
17
5LB-23103-00-00 Front Fork Assy (R.h)フロントフオークアセンブリ; ライト; ＵＲ シルバー |
5LB-23103-00-00 |
US $397.51 |
||
|
18
|
18
5EK-23136-00-00 Tube, Outer 2．チユーブ，アウタ ; ライト; ＵＲ シルバー （＊１） |
5EK-23136-00-00 |
from US $212.77 |
||
| replacement | |||||
|
18
|
18
5RS-23136-10-00 Tube, Outer (R.h)．チユーブ，アウタ ; ライト; ＵＲ シルバー （＊１） |
5RS-23136-10-00 |
from US $212.77 |
||
|
19
|
19
22W-23153-L0-00 Ring, Snap．．リング，スナツプ; |
22W-23153-L0-00 |
from US $4.25 |
||
|
20
|
20
22W-23145-L0-00 Oil Seal．．オイルシール; （＊２） |
22W-23145-L0-00 |
from US $16.01 |
||
|
21
|
21
51Y-23125-00-00 Metal, Slide 1．．メタル，スライド １; |
51Y-23125-00-00 |
from US $11.33 |
||
|
22
|
22
54G-23144-00-00 Seal, Dust．．シール，ダスト; |
54G-23144-00-00 |
from US $10.63 |
||
|
23
|
23
2JX-23110-00-00 Inner Tube Comp. 1．インナチユーブコンプリート １; （＊３） |
2JX-23110-00-00 |
from US $201.71 |
||
|
24
|
24
2JX-23170-00-00 Cylinder Comp., Front Fork．シリンダコンプリート，フロントフオーク; |
2JX-23170-00-00 |
from US $38.68 |
||
| replacements | |||||
|
24
|
24
999-99999-99-00
Not Available
．シリンダコンプリート，フロントフオーク; |
999-99999-99-00 |
— | ||
|
24
|
24
54G-23170-00-00
Cylinder Comp., Front Fork
．シリンダコンプリート，フロントフオーク; |
54G-23170-00-00 |
— | ||
|
25
|
25
3R6-23173-L0-00 Spindle, Taper．スピンドル，テーパ; |
3R6-23173-L0-00 |
from US $12.61 |
||
| replacement | |||||
|
25
|
25
39K-23173-00-00 Spindle, Taper．スピンドル，テーパ; |
39K-23173-00-00 |
US $26.15 |
||
|
26
|
26
2JL-23141-00-00
Spring, Front Fork
．スプリング，フロントフオーク; （＊４） |
2JL-23141-00-00 |
— | ||
|
27
|
27
2JN-23111-00-00 Bolt, Cap．ボルト，キヤツプ; |
2JN-23111-00-00 |
from US $33.72 |
||
|
28
|
28
3J2-23114-00-00 O-Ring．Ｏ−リング; |
3J2-23114-00-00 |
from US $3.54 |
||
|
29
|
29
2JL-23118-00-00 Spacer．スペーサ; |
2JL-23118-00-00 |
US $6.94 |
||
|
30
|
30
3DM-23149-10-00 Washer, Spring Upper．ワツシヤ，スプリングアツパ; |
3DM-23149-10-00 |
from US $4.96 |
||
|
31
|
31
278-23181-50-00
Bolt, Hexagon Socket Head
．ボルト，ヘキサゴンソケツトヘツド; |
278-23181-50-00 |
— | ||
| replacement | |||||
|
31
|
31
3D8-23181-00-00 Bolt, Hexagon Socket Head．ボルト，ヘキサゴンソケツトヘツド; |
3D8-23181-00-00 |
from US $4.82 |
||
|
32
|
32
509-23158-L0-00 Gasket．ガスケツト; |
509-23158-L0-00 |
from US $3.54 |
||
|
33
|
33
5LB-23340-00-00 Under Bracket Compアンダブラケツトコンプリート; |
5LB-23340-00-00 |
from US $324.68 |
||
| replacements | |||||
|
33
|
33
5LB-23340-01-00 Under Bracket Compアンダブラケツトコンプリート; |
5LB-23340-01-00 |
from US $324.68 |
||
|
33
|
33
5LB-23340-02-00 Under Bracket Comp.アンダブラケツトコンプリート; |
5LB-23340-02-00 |
from US $324.68 |
||
|
34
|
34
156-23411-00-00 Race, Ball 1．レース，ボール; |
156-23411-00-00 |
from US $16.29 |
||
| replacement | |||||
|
34
|
34
B6E-23411-00-00 Race, Ball 1．レース，ボール; |
B6E-23411-00-00 |
from US $9.65 |
||
|
35
|
35
164-23462-00-00 Seal, Dust．シール，ステアリング; |
164-23462-00-00 |
from US $4.25 |
||
|
36
|
36
4CS-23191-20-00 Bootブーツ; ヤマハブラツク （＊５） |
4CS-23191-20-00 |
from US $47.39 |
||
|
37
|
37
2K5-23192-00-00 Band |
2K5-23192-00-00 |
from US $13.18 |
||
|
38
|
38
1W4-23194-L0-00 Screw, Boot Bandスクリユ，ブーツバンド; |
1W4-23194-L0-00 |
from US $4.53 |
||
|
39
|
39
97321-08035-00 Bolt |
97321-08035-00 |
from US $3.01 |
||
| replacement | |||||
|
39
|
39
97013-08035-00 Bolt |
97013-08035-00 |
from US $4.53 |
||
|
40
|
40
929-01081-00-00
Washer, Spring
ワツシヤ，スプリング; |
929-01081-00-00 |
— | ||
| replacement | |||||
|
40
|
40
92990-08100-00 Ybs67-8 Washer, Springワツシヤ，スプリング; |
92990-08100-00 |
from US $1.36 |
||
|
41
|
41
98501-06012-00 Screw Pan Head |
98501-06012-00 |
from US $1.56 |
||
| replacement | |||||
|
41
|
41
985-17060-12-00 Screw, Pan Head |
985-17060-12-00 |
from US $1.36 |
||
|
42
|
42
929-90061-00-00
Washer, Spring
ワツシヤ，スプリング; |
929-90061-00-00 |
— | ||
| replacement | |||||
|
42
|
42
929-95061-00-00 Washer, Springワツシヤ，スプリング; |
929-95061-00-00 |
from US $0.99 |
||
|
43
|
43
10V-2331E-02-00 Guide, Cableガイド，ケーブル; |
10V-2331E-02-00 |
from US $7.65 |
||
