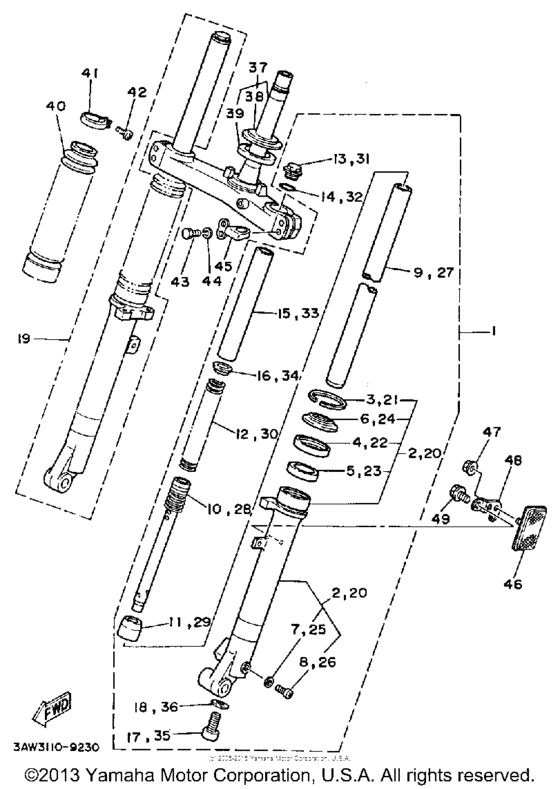

Front fork Diagram Yamaha TW200 TRAILWAY
- Year
- 1992
- Sales region
- USA
- Базовая модель
- TW200DC
- Engine Capacity
- 200
- Model
- TW200
Difficulties in parts search?
Difficulties in parts search?
Description | OEM Part # | Price | |||
---|---|---|---|---|---|
1
|
1
2JX-23102-00-00
Front Fork Assembly (L.h)
|
2JX-23102-00-00 |
— | ||
2
|
2
2JX-23126-00-00 Tube, Outer (L.h) |
2JX-23126-00-00 |
US $414.05 |
||
3
|
3
22W-23153-L0-00 Ring, Snap |
22W-23153-L0-00 |
from US $2.41 |
||
4
|
4
22W-23145-L0-00 Oil Seal |
22W-23145-L0-00 |
from US $8.39 |
||
5
|
5
51Y-23125-00-00 Metal, Slide 1 |
51Y-23125-00-00 |
from US $11.22 |
||
6
|
6
54G-23144-00-00 Seal, Dust |
54G-23144-00-00 |
from US $10.47 |
||
7
|
7
122-23129-00-00 Gasket, Drain Plug |
122-23129-00-00 |
from US $2.84 |
||
8
|
8
4H7-23119-00-00
Screw, Pan Head
|
4H7-23119-00-00 |
— | ||
replacement | |||||
8
|
8
98517-04006-00 Screw, Pan Head |
98517-04006-00 |
US $1.28 |
||
9
|
9
2JX-23110-00-00 Inner Tube Comp. 1 |
2JX-23110-00-00 |
from US $198.67 |
||
10
|
10
54G-23170-00-00
Cylinder Comp., Front Fork
|
54G-23170-00-00 |
— | ||
replacement | |||||
10
|
10
999-99999-99-00
Not Available
|
999-99999-99-00 |
— | ||
11
|
11
39K-23173-00-00 Spindle, Taper |
39K-23173-00-00 |
US $26.15 |
||
12
|
12
2JX-23141-00-00 Spring, Front Fork |
2JX-23141-00-00 |
from US $23.07 |
||
13
|
13
2JN-23111-00-00 Bolt, Cap |
2JN-23111-00-00 |
from US $33.21 |
||
14
|
14
3J2-23114-00-00 O-Ring |
3J2-23114-00-00 |
from US $1.69 |
||
15
|
15
22U-23118-01-00 Spacer |
22U-23118-01-00 |
from US $5.51 |
||
16
|
16
583-23142-00-00
Seat, Spring Upper
|
583-23142-00-00 |
— | ||
17
|
17
278-23181-50-00
Bolt, Hexagon Socket Head
|
278-23181-50-00 |
— | ||
replacement | |||||
17
|
17
3D8-23181-00-00 Bolt, Hexagon Socket Head |
3D8-23181-00-00 |
from US $4.49 |
||
18
|
18
509-23158-L0-00 Gasket |
509-23158-L0-00 |
from US $3.44 |
||
19
|
19
2JX-23103-00-00 Front Fork Assembly (R.h) |
2JX-23103-00-00 |
US $434.20 |
||
20
|
20
2JX-23136-00-00 Tube, Outer 2 |
2JX-23136-00-00 |
US $389.09 |
||
replacement | |||||
20
|
20
999-99999-99-00
Not Available
|
999-99999-99-00 |
— | ||
21
|
21
22W-23153-L0-00 Ring, Snap |
22W-23153-L0-00 |
from US $2.41 |
||
22
|
22
22W-23145-L0-00 Oil Seal |
22W-23145-L0-00 |
from US $8.39 |
||
23
|
23
51Y-23125-00-00 Metal, Slide 1 |
51Y-23125-00-00 |
from US $11.22 |
||
24
|
24
54G-23144-00-00 Seal, Dust |
54G-23144-00-00 |
from US $10.47 |
||
25
|
25
122-23129-00-00 Gasket, Drain Plug |
122-23129-00-00 |
from US $2.84 |
||
26
|
26
4H7-23119-00-00
Screw, Pan Head
|
4H7-23119-00-00 |
— | ||
replacement | |||||
26
|
26
98517-04006-00 Screw, Pan Head |
98517-04006-00 |
US $1.28 |
||
27
|
27
2JX-23110-00-00 Inner Tube Comp. 1 |
2JX-23110-00-00 |
from US $198.67 |
||
28
|
28
54G-23170-00-00
Cylinder Comp., Front Fork
|
54G-23170-00-00 |
— | ||
replacement | |||||
28
|
28
999-99999-99-00
Not Available
|
999-99999-99-00 |
— | ||
29
|
29
39K-23173-00-00 Spindle, Taper |
39K-23173-00-00 |
US $26.15 |
||
30
|
30
2JX-23141-00-00 Spring, Front Fork |
2JX-23141-00-00 |
from US $23.07 |
||
31
|
31
2JN-23111-00-00 Bolt, Cap |
2JN-23111-00-00 |
from US $33.21 |
||
32
|
32
3J2-23114-00-00 O-Ring |
3J2-23114-00-00 |
from US $1.69 |
||
33
|
33
22U-23118-01-00 Spacer |
22U-23118-01-00 |
from US $5.51 |
||
34
|
34
583-23142-00-00
Seat, Spring Upper
|
583-23142-00-00 |
— | ||
35
|
35
278-23181-50-00
Bolt, Hexagon Socket Head
|
278-23181-50-00 |
— | ||
replacement | |||||
35
|
35
3D8-23181-00-00 Bolt, Hexagon Socket Head |
3D8-23181-00-00 |
from US $4.49 |
||
36
|
36
509-23158-L0-00 Gasket |
509-23158-L0-00 |
from US $3.44 |
||
37
|
37
3LY-23340-00-00 Under Bracket Comp |
3LY-23340-00-00 |
from US $306.53 |
||
replacement | |||||
37
|
37
3LY-23340-01-00 Under Bracket Comp |
3LY-23340-01-00 |
from US $306.53 |
||
38
|
38
156-23411-00-00 Race, Ball 1 |
156-23411-00-00 |
from US $16.01 |
||
replacement | |||||
38
|
38
B6E-23411-00-00 Race, Ball 1 |
B6E-23411-00-00 |
US $9.04 |
||
39
|
39
164-23462-00-00 Seal, Dust |
164-23462-00-00 |
from US $3.89 |
||
40
|
40
3AW-23191-20-00
Boot
|
3AW-23191-20-00 |
— | ||
41
|
41
2K5-23192-00-00 Band |
2K5-23192-00-00 |
from US $12.87 |
||
42
|
42
1W4-23194-L0-00 Screw, Boot Band |
1W4-23194-L0-00 |
from US $1.98 |
||
43
|
43
97313-08035-00 Bolt |
97313-08035-00 |
from US $3.01 |
||
replacement | |||||
43
|
43
97013-08035-00 Bolt |
97013-08035-00 |
from US $3.01 |
||
44
|
44
92990-08100-00 Ybs67-8 Washer, Spring |
92990-08100-00 |
from US $1.50 |
||
45
|
45
5Y1-23317-00-00 Holder, Cable |
5Y1-23317-00-00 |
US $16.33 |
||
46
|
46
23V-85110-00-00 Reflector Assy |
23V-85110-00-00 |
from US $13.02 |
||
47
|
47
957-01055-00-00
Nut, Flange
|
957-01055-00-00 |
— | ||
replacement | |||||
47
|
47
95707-05500-00 Nut, Flange |
95707-05500-00 |
from US $0.90 |
||
48
|
48
2JX-85112-00-00 Bracket, Reflector 1 |
2JX-85112-00-00 |
US $7.93 |
||
49
|
49
95811-06010-00 Bolt, Flange |
95811-06010-00 |
from US $0.90 |
||
replacements | |||||
49
|
49
95817-06010-00 Bolt, Flange |
95817-06010-00 |
from US $0.90 |
||
49
|
49
95812-06010-00 Bolt, Flange |
95812-06010-00 |
from US $0.90 |
