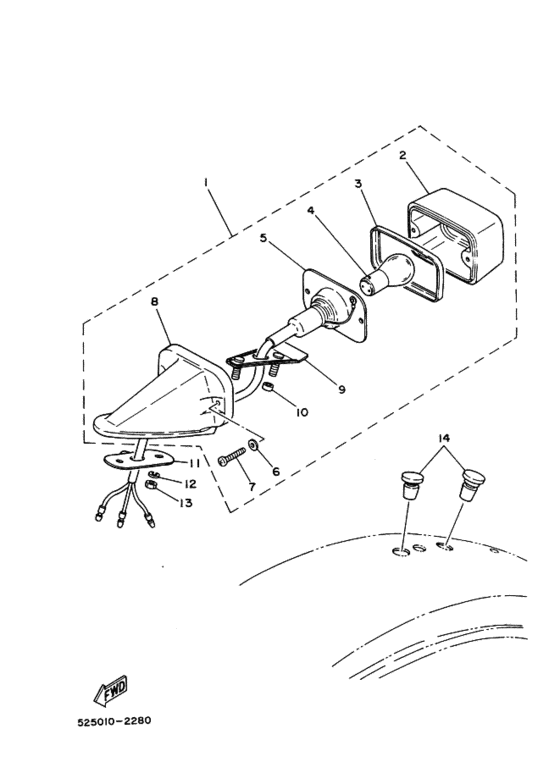

Taillight Diagram Yamaha TY
- Year
- 1980
- Colour
- White (WW; 0036)
- Model code
- 5250
- Sales region
- Japan (010)
- Engine Capacity
- 175
- Color Variant
- A
- Model
- TY175
Difficulties in parts search?
Difficulties in parts search?
| Description | OEM Part # | Price | |||
|---|---|---|---|---|---|
|
1
|
1
434-84500-64-00
Taillight Assembly
テールライトアセンブリ; |
434-84500-64-00 |
— | ||
|
2
|
2
434-84521-69-00 Lens, Taillight．レンズ，テールライト; |
434-84521-69-00 |
from US $21.82 |
||
|
3
|
3
434-84515-61-00 Rim,taillight．リム，テールライト; |
434-84515-61-00 |
US $15.25 |
||
| replacement | |||||
|
3
|
3
5AU-83323-01-00 Rim,lens．リム，テールライト; |
5AU-83323-01-00 |
US $15.25 |
||
|
4
|
4
122-84514-30-00 Bulb 6V21Cp(1154)．．バルブ ; ６Ｖ−１７／５３Ｗ |
122-84514-30-00 |
US $4.11 |
||
| replacement | |||||
|
4
|
4
122-84514-30-XX
BULB 6V21CP(1154)
．．バルブ ; ６Ｖ−１７／５３Ｗ |
122-84514-30-XX |
— | ||
|
5
|
5
434-84517-61-00
Cord, Taillight
．コード，テールライト; |
434-84517-61-00 |
— | ||
|
6
|
6
434-84522-62-00 Washer, Plate．ワツシヤ; |
434-84522-62-00 |
from US $2.13 |
||
| replacement | |||||
|
6
|
6
90201-05029-00 Washer, Plate．ワツシヤ; |
90201-05029-00 |
from US $1.98 |
||
|
7
|
7
434-84524-62-00 Screw, Lens Fitting．スクリユ，レンズフイツテイング; |
434-84524-62-00 |
US $2.83 |
||
| replacement | |||||
|
7
|
7
999-99999-99-00
Not Available
．スクリユ，レンズフイツテイング; |
999-99999-99-00 |
— | ||
|
8
|
8
434-84519-64-00
Bracket, Taillight
．ブラケツト，テールライト; |
434-84519-64-00 |
— | ||
|
9
|
9
434-84511-63-00
Base, Taillight
．ベース，テールライト; |
434-84511-63-00 |
— | ||
| replacement | |||||
|
9
|
9
434-84500-64-00
Taillight Assembly
．ベース，テールライト; |
434-84500-64-00 |
— | ||
|
10
|
10
434-84557-60-00
Collar
．カラー; |
434-84557-60-00 |
— | ||
|
11
|
11
434-84525-01-00
Washer, Special
|
434-84525-01-00 |
— | ||
|
12
|
12
929-01051-00-00
Washer, Spring
ワツシヤ，スプリング; |
929-01051-00-00 |
— | ||
| replacement | |||||
|
12
|
12
92990-05100-00 Washer, Springワツシヤ，スプリング; |
92990-05100-00 |
from US $1.21 |
||
|
13
|
13
953-01056-00-00
Nut
|
953-01056-00-00 |
— | ||
| replacement | |||||
|
13
|
13
95380-05600-00 Nut |
95380-05600-00 |
from US $1.42 |
||
|
14
|
14
903-38060-18-00
Plug
|
903-38060-18-00 |
— | ||
| replacement | |||||
|
14
|
14
903-38071-80-00 Plug |
903-38071-80-00 |
from US $1.98 |
||
